Хеатинг платформа крышка (PH) — HITACHI AR2000

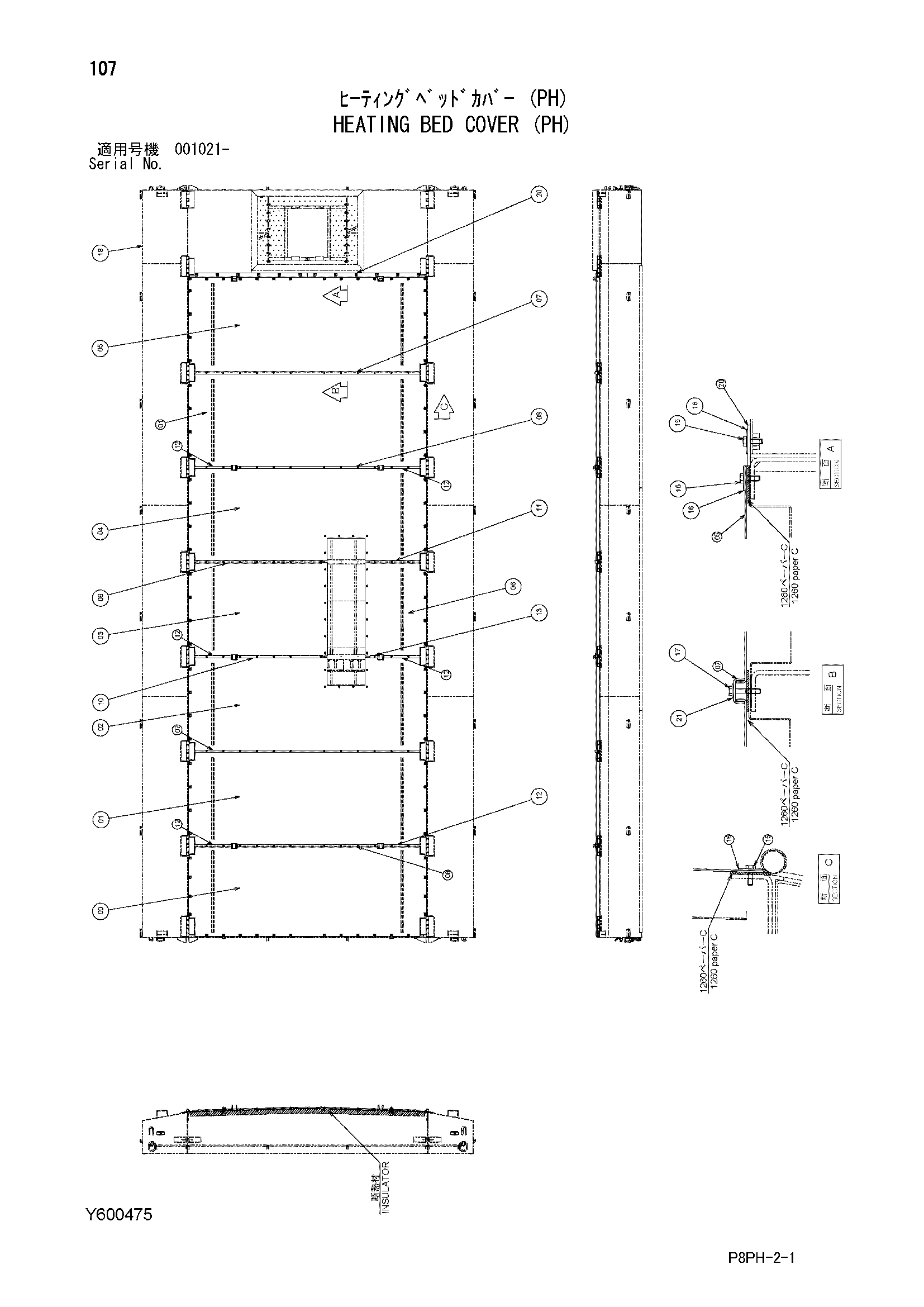

Заводская схема «Хеатинг платформа крышка (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802082 | Схеет-метал | 1 |
| 01 | Y802083 | Схеет-метал | 2 |
| 02 | Y802084 | Схеет-метал | 1 |
| 03 | Y802085 | Схеет-метал | 1 |
| 04 | Y802086 | Схеет-метал | 1 |
| 05 | Y802087 | Схеет-метал | 1 |
| 06 | Y802092 | Схеет-метал | 1 |
| 07 | Y411877 | К-кханнел | 2 |
| 08 | Y411878 | К-кханнел | 2 |
| 09 | Y411879 | К-кханнел | 1 |
| 10 | Y411880 | К-кханнел | 1 |
| 11 | Y411881 | К-кханнел | 1 |
| 12 | Y411882 | К-кханнел | 6 |
| 13 | Y411883 | К-кханнел | 1 |
| 15 | J900620 | Болт | 94 |
| 16 | Y407646 | Шайба | 94 |
| 17 | J900635 | Болт | 68 |
| 18 | Y500279 | Основной платформа | 1 |
| 20 | Y412663 | Плоский штанга | 2 |
| 21 | A590108 | Плоская шайба | 68 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
