Гидромотор (MX) — HITACHI AR2000

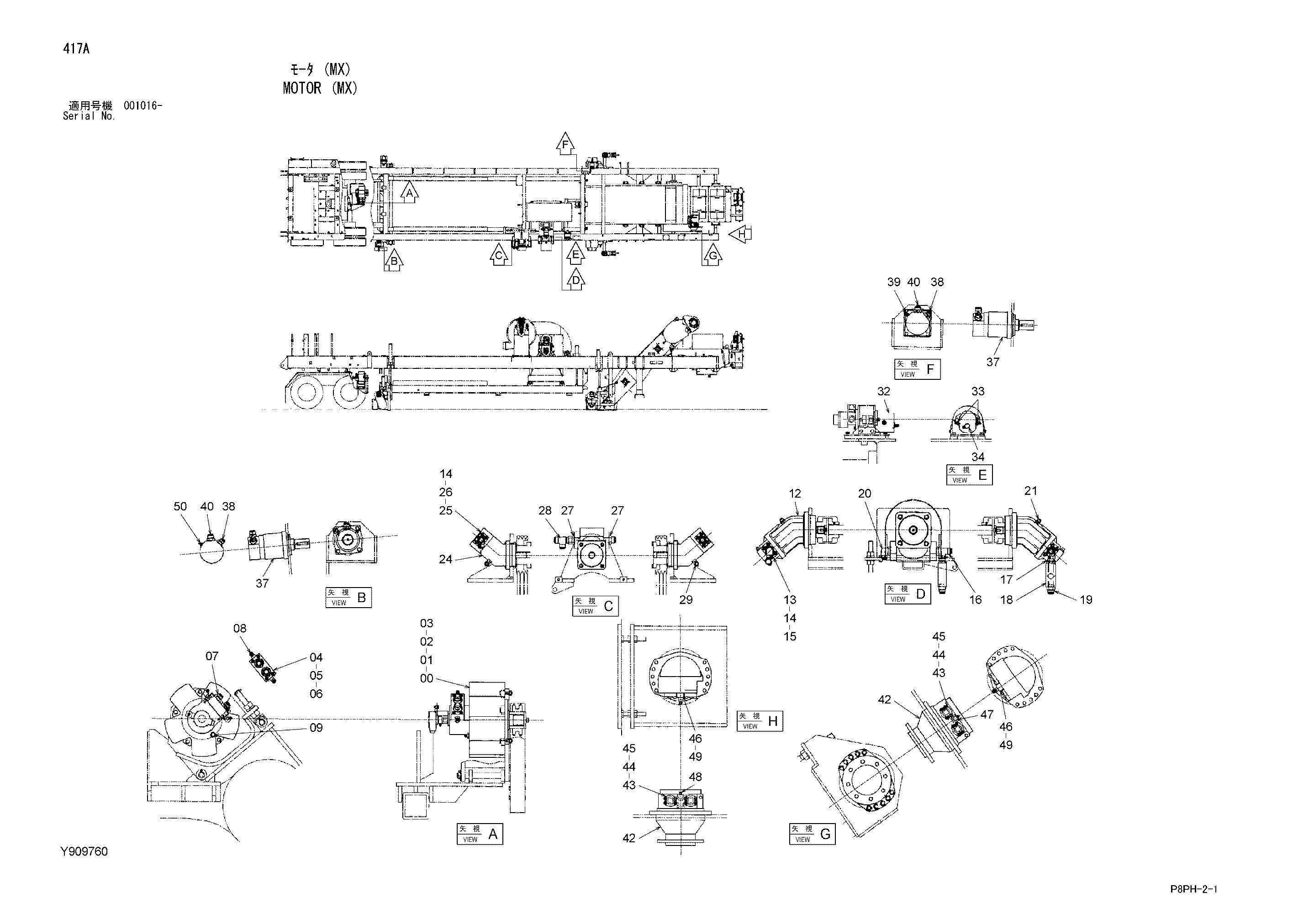

Заводская схема «Гидромотор (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y411204 | Гидромотор: масляный | 1 |
| 01 | J901260 | Болт | 5 |
| 02 | J950012 | Гайка | 5 |
| 03 | A590912 | Пружинная шайба | 5 |
| 04 | Y301788 | Фланец | 1 |
| 05 | A811040 | Уплотнительное кольцо | 2 |
| 06 | J781050 | Болт с внутренним шестигранником | 4 |
| 07 | 4214444 | Адаптер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4475056 | Адаптер | 1 |
| 09A | 4461521 | Уплотнительное кольцо | 1 |
| 12 | Y411201 | Гидромотор | 1 |
| 13 | Y301342 | Фланец | 2 |
| 14 | A811035 | Уплотнительное кольцо | 4 |
| 15 | J781235 | Болт с внутренним шестигранником | 8 |
| 16 | Y411676 | Тройник | 1 |
| 17 | Y411673 | Адаптер | 1 |
| 18 | Y412011 | Обратный клапан | 1 |
| 19 | Y411688 | Адаптер | 1 |
| 20 | Y411685 | Угловой штуцер | 1 |
| 21 | Y411797 | Адаптер | 1 |
| 24 | Y411206 | Гидромотор | 1 |
| 25 | Y301353 | Фланец | 2 |
| 26 | J781030 | Болт с внутренним шестигранником | 8 |
| 27 | Y412952 | Адптер S | 2 |
| 28 | Y411693 | Тройник | 1 |
| 29 | Y411796 | Тройник | 1 |
| 32 | Y414931 | Шестерённый гидромотор | 1 |
| 33 | 4419882 | Адаптер | 2 |
| 34 | 4277654 | Угловой штуцер | 1 |
| 34A | R26448R | Уплотнительное кольцо | 1 |
| 37 | Y411208 | Гидромотор | 2 |
| 38 | 4367380 | Адаптер | 2 |
| 38A | U12547U | Уплотнительное кольцо | 1 |
| 39 | 4241381 | Адаптер | 1 |
| 39A | 4510185 | Уплотнительное кольцо | 1 |
| 40 | Y412952 | Адаптер | 2 |
| 42 | Y411207 | Гидромотор | 2 |
| 43 | 4506459 | Разъёмный фланец | 8 |
| 44 | 971489 | Уплотнительное кольцо | 4 |
| 45 | J781035 | Болт с внутренним шестигранником | 16 |
| 46 | 4240494 | Адаптер | 2 |
| 47 | A852333 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | A852233 | Угловой штуцер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 966689 | Уплотнительное кольцо | 2 |
| 50 | 4278239 | Угловой штуцер | 1 |
| 50A | 4510185 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
