Генератор в сборе (MX) — HITACHI AR2000

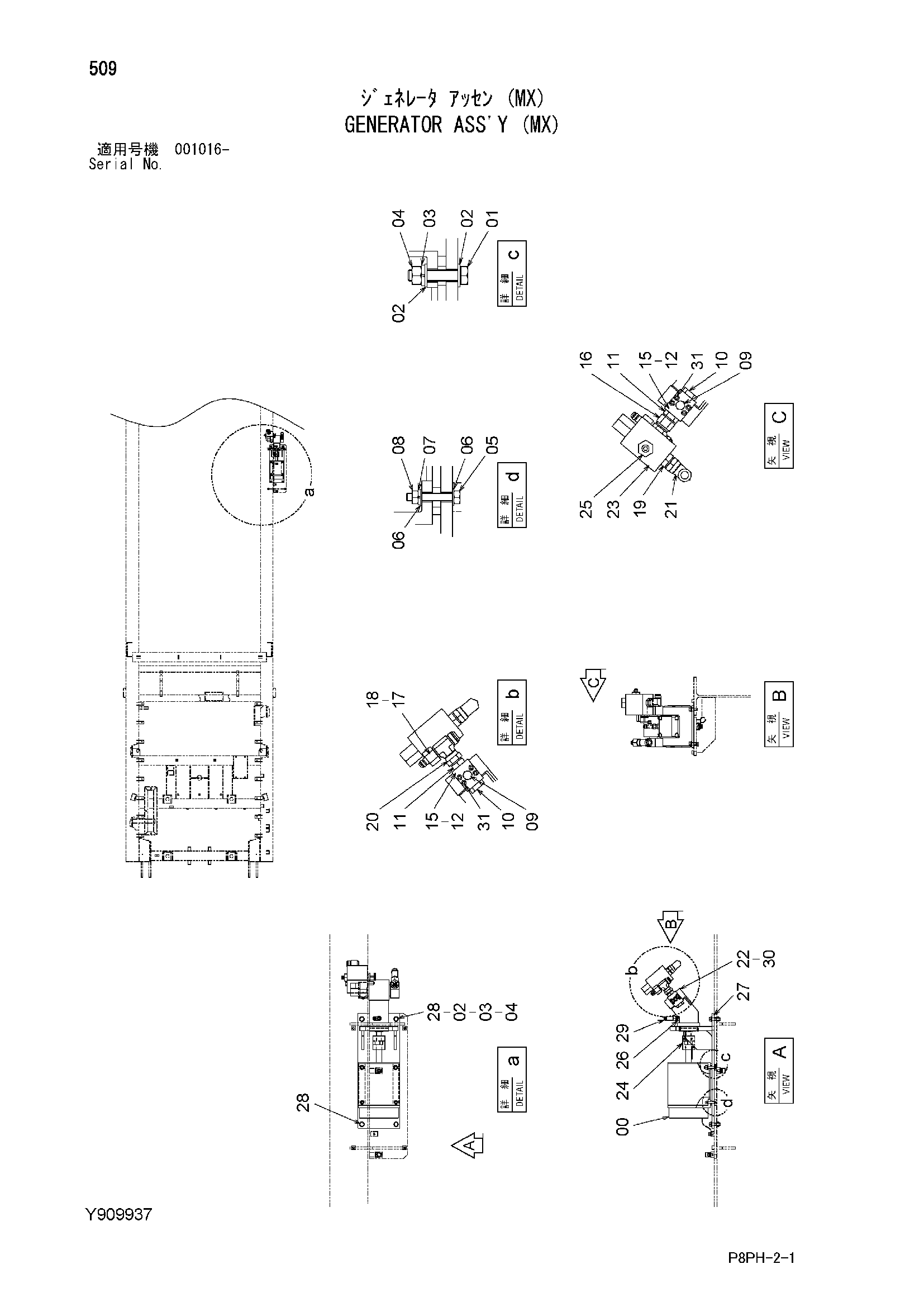

Заводская схема «Генератор в сборе (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y414856 | Генератор AC | 1 |
| 01 | J901255 | Болт | 2 |
| 02 | A590112 | Плоская шайба | 4 |
| 03 | A590912 | Пружинная шайба | 2 |
| 04 | J950012 | Гайка | 2 |
| 05 | J900850 | Болт | 2 |
| 06 | A590108 | Плоская шайба | 4 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | M500807 | Гайка | 2 |
| 09 | 4092534 | Пробка | 2 |
| 10 | 4174542 | Пробка | 2 |
| 11 | 4314080 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A811025 | Уплотнительное кольцо | 2 |
| 15 | Y301973 | Коллектор | 2 |
| 16 | Y411673 | Адаптер | 1 |
| 17 | Y411678 | Переходник S | 1 |
| 18 | Y411682 | Гайка | 1 |
| 19 | Y411688 | Адаптер | 1 |
| 20 | Y412617 | Тройник | 1 |
| 21 | Y412823 | Угловой штуцер | 1 |
| 22 | Y414849 | Гидромотор | 1 |
| 23 | Y414850 | Гидрораспределитель | 1 |
| 24 | Y414854 | Муфта | 1 |
| 25 | Y414869 | Адаптер | 1 |
| 26 | Y414871 | Адаптер | 1 |
| 27 | Y802430 | Кронштейн | 1 |
| 28 | J271250 | Болт с шайбой | 4 |
| 28A | J901250 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | Y414874 | Адаптер | 1 |
| 30 | J271040 | Болт с шайбой | 4 |
| 30A | J901040 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J780860 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
