Гидробак детали (PH) — HITACHI AR2000

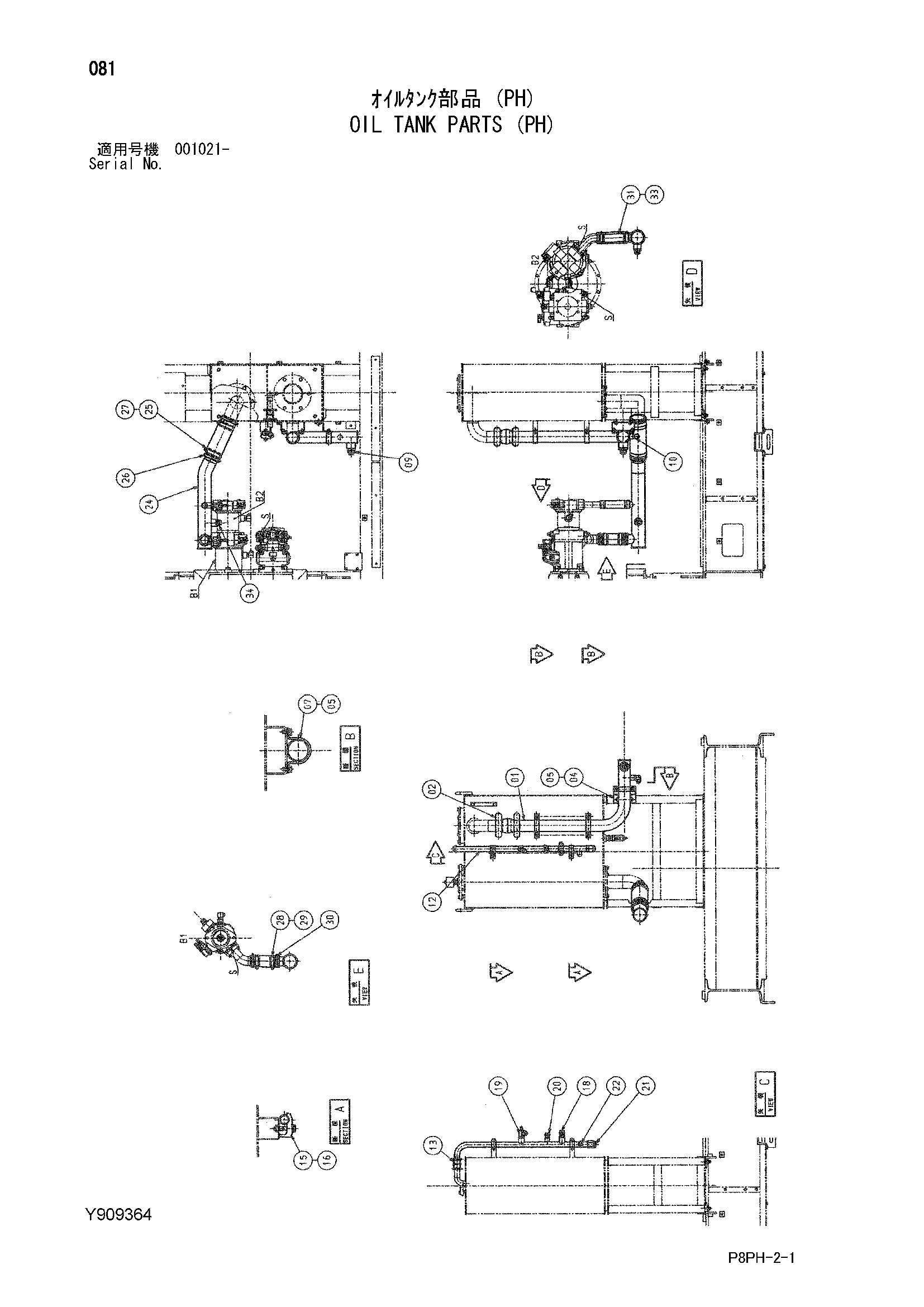

Заводская схема «Гидробак детали (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y802037 | Обратная трубка | 1 |
| 02 | 4071215 | Муфта | 1 |
| 04 | Y971326 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 8 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4000909 | Хомут трубки | 3 |
| 09 | 4250083 | Адаптер | 1 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | 4190246 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | Y802036 | Трубка дренажный | 1 |
| 13 | 4071213 | Муфта | 1 |
| 13A | 4196258 | Уплотнение кольцо | 2 |
| 15 | 4053598 | Хомут трубки | 2 |
| 16 | J271265 | Болт с шайбой | 2 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | A852566 | Тройник | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4466996 | Тройник | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4279302 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A885003 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | Y802042 | Всасывающая трубка | 1 |
| 25 | 4120316 | Резиновый шланг | 1 |
| 26 | 4507397 | Хомут шланга | 2 |
| 27 | 4263766 | Хомут шланга | 2 |
| 28 | 4094001 | Резиновый шланг | 1 |
| 29 | 4263764 | Хомут шланга | 2 |
| 30 | 4504491 | Хомут шланга | 2 |
| 31 | 4080206 | Резиновый шланг | 1 |
| 33 | 4282474 | Хомут шланга | 2 |
| 34 | 4214444 | Адаптер | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
