Гидравлический трубка (ML) — HITACHI AR2000

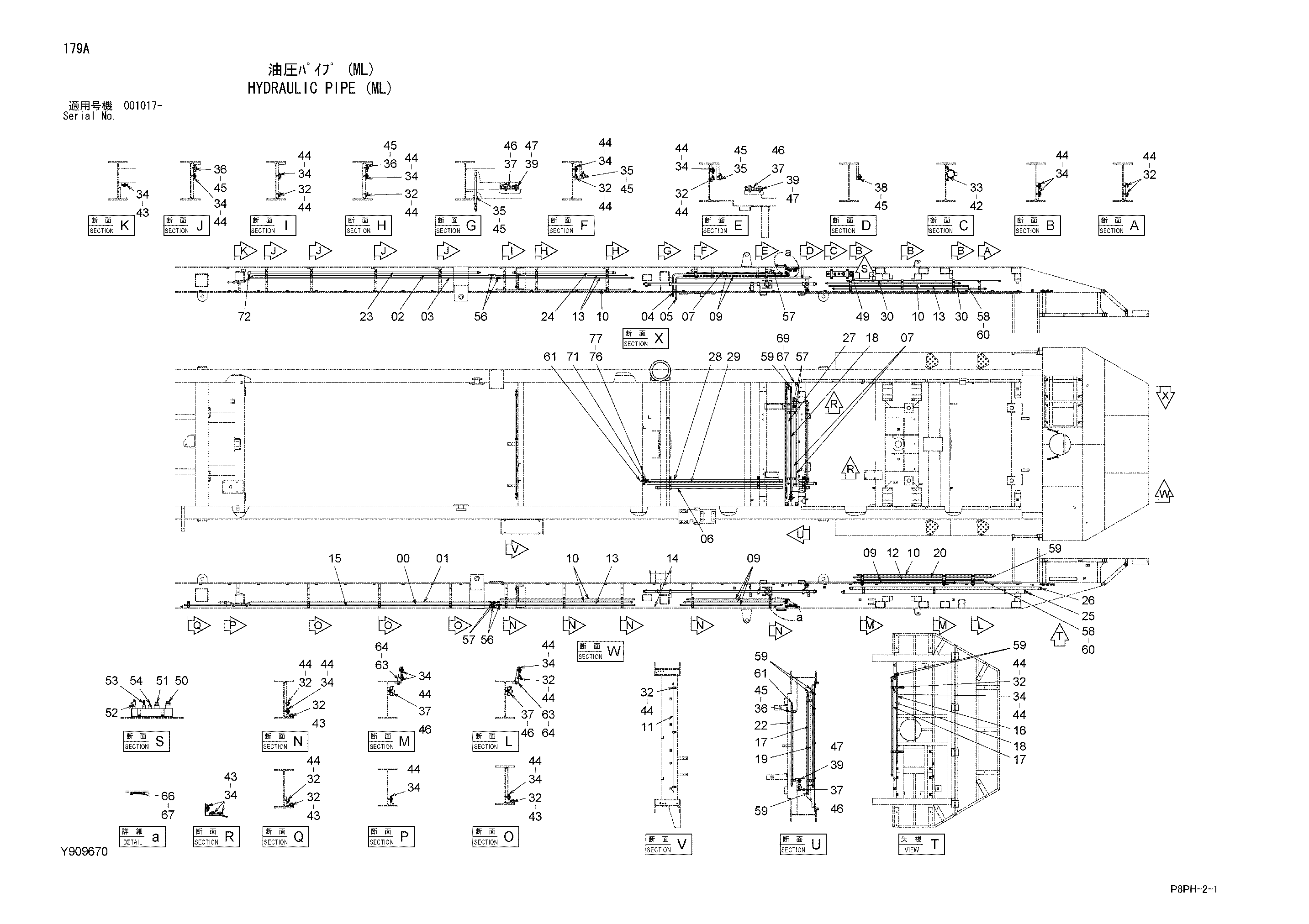

Заводская схема «Гидравлический трубка (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y802187 | Трубка | 1 |
| 01 | Y802188 | Трубка | 1 |
| 02 | Y802189 | Трубка | 1 |
| 03 | Y802190 | Трубка | 1 |
| 04 | Y802191 | Трубка | 1 |
| 05 | Y802192 | Трубка | 1 |
| 06 | Y971352 | Трубка | 1 |
| 07 | Y971436 | Трубка | 3 |
| 09 | Y971438 | Трубка | 6 |
| 10 | Y971439 | Трубка | 5 |
| 11 | Y971440 | Трубка | 1 |
| 12 | Y971441 | Трубка | 1 |
| 13 | Y971442 | Трубка | 4 |
| 14 | Y971443 | Трубка | 1 |
| 15 | Y971444 | Трубка | 1 |
| 16 | Y971445 | Трубка | 1 |
| 17 | Y971446 | Трубка | 2 |
| 18 | Y971447 | Трубка | 2 |
| 19 | Y971448 | Трубка | 1 |
| 20 | Y971449 | Трубка | 1 |
| 22 | Y971451 | Трубка | 1 |
| 23 | Y971579 | Трубка | 1 |
| 24 | Y971577 | Трубка | 1 |
| 25 | Y971456 | Трубка | 1 |
| 26 | Y971457 | Трубка | 1 |
| 27 | Y971465 | Трубка | 1 |
| 28 | Y971582 | Трубка | 1 |
| 29 | Y971467 | Трубка | 1 |
| 30 | Y971468 | Трубка | 2 |
| 32 | Y971558 | Хомут трубки | 28 |
| 33 | 4000909 | Хомут трубки | 2 |
| 34 | 4001156 | Хомут трубки | 38 |
| 35 | 4053593 | Хомут трубки | 3 |
| 36 | 4053594 | Хомут трубки | 8 |
| 37 | 4053599 | Хомут трубки | 6 |
| 38 | 4138227 | Хомут трубки | 1 |
| 39 | 4053595 | Хомут трубки | 3 |
| 42 | J271016 | Болт с шайбой | 4 |
| 42A | J901016 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J271030 | Болт с шайбой | 16 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | J271040 | Болт с шайбой | 50 |
| 44A | J901040 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | J271045 | Болт с шайбой | 12 |
| 45A | J901045 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J271265 | Болт с шайбой | 6 |
| 46A | J901265 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | J271255 | Болт с шайбой | 3 |
| 47A | J901255 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 49 | Y802200 | Трубка | 1 |
| 50 | 4250083 | Адаптер | 1 |
| 50A | 970860 | Уплотнительное кольцо | 1 |
| 51 | 4214444 | Адаптер | 1 |
| 51A | 4506429 | Уплотнительное кольцо | 1 |
| 52 | 4303003 | Тройник | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | A852144 | Адаптер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | A852444 | Тройник | 1 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4231653 | Адаптер | 4 |
| 57 | 4246672 | Соединительный штуцер | 5 |
| 58 | 4320056 | Адаптер | 2 |
| 59 | 4252786 | Тройник | 7 |
| 60 | 4401066 | Соединительный штуцер | 2 |
| 61 | 4426339 | Соединительный штуцер | 2 |
| 63 | Y971458 | Кронштейн | 3 |
| 64 | J271025 | Болт с шайбой | 3 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 66 | Y412666 | Хомут шланга | 2 |
| 67 | J271220 | Болт с шайбой | 8 |
| 67A | J901220 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
| 69 | Y700972 | Кронштейн | 1 |
| 71 | 4466996 | Тройник | 1 |
| 71A | 4506424 | Уплотнительное кольцо | 1 |
| 72 | 4288001 | Адаптер | 1 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
| 76 | Y411681 | Гайка | 1 |
| 77 | Y411788 | Переходник S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
