Гидромотор (ML) — HITACHI AR2000

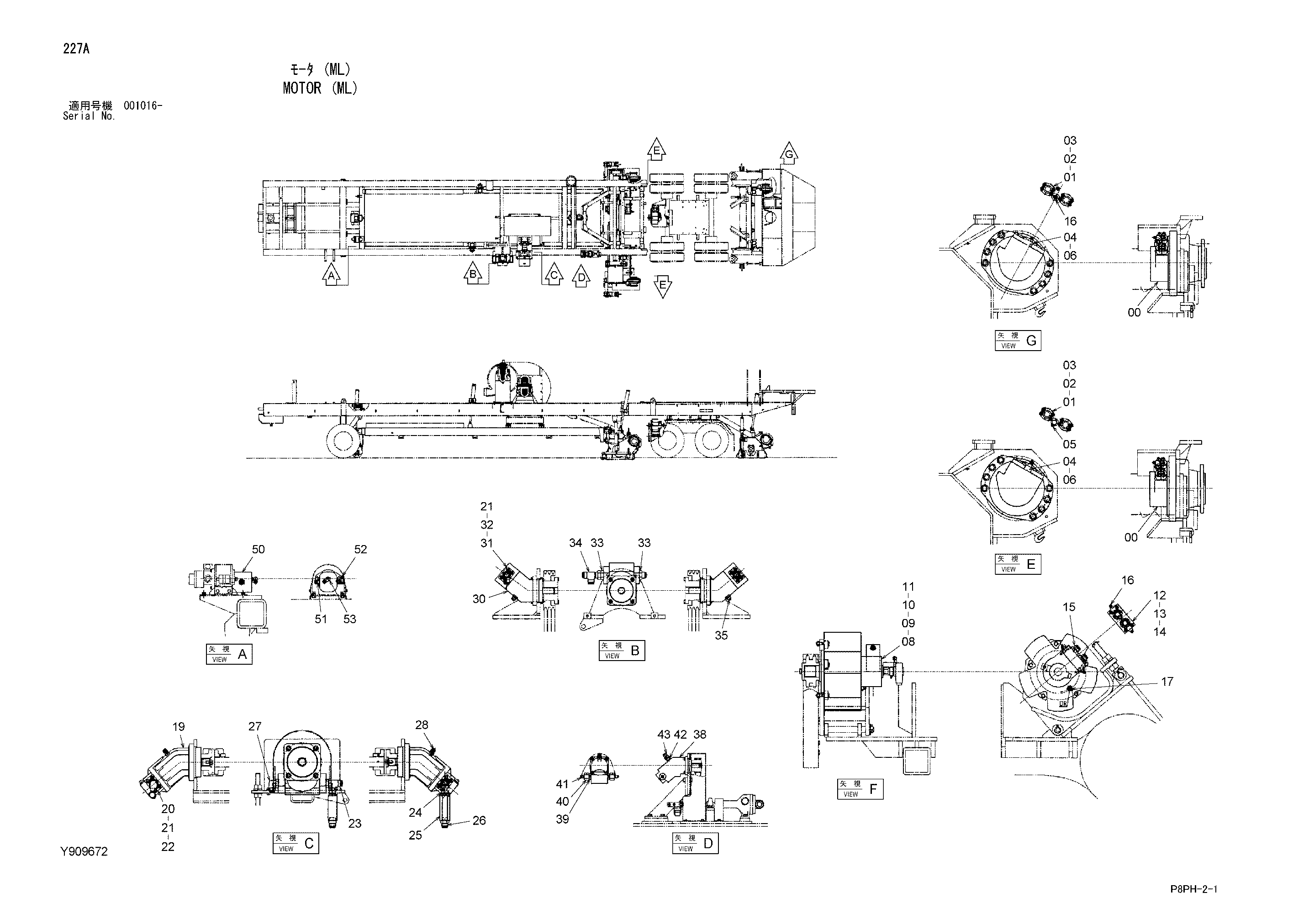

Заводская схема «Гидромотор (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y411203 | Гидромотор | 3 |
| 01 | 4506459 | Разъёмный фланец | 12 |
| 02 | 971489 | Уплотнительное кольцо | 6 |
| 03 | J781035 | Болт с внутренним шестигранником | 24 |
| 04 | 4240494 | Адаптер | 3 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 966689 | Уплотнительное кольцо | 3 |
| 08 | Y411204 | Гидромотор | 1 |
| 09 | J901260 | Болт | 5 |
| 10 | J950012 | Гайка | 5 |
| 11 | A590912 | Пружинная шайба | 5 |
| 12 | Y301788 | Фланец | 1 |
| 13 | A811040 | Уплотнительное кольцо | 2 |
| 14 | J781050 | Болт с внутренним шестигранником | 4 |
| 15 | 4214444 | Адаптер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4475056 | Адаптер | 1 |
| 17A | 4461521 | Уплотнительное кольцо | 1 |
| 19 | Y411201 | Гидромотор | 1 |
| 20 | Y301342 | Фланец | 2 |
| 21 | A811035 | Уплотнительное кольцо | 4 |
| 22 | J781235 | Болт с внутренним шестигранником | 8 |
| 23 | Y411676 | Тройник | 1 |
| 24 | Y411673 | Адаптер | 1 |
| 25 | Y412011 | Обратный клапан | 1 |
| 26 | Y411688 | Адаптер | 1 |
| 27 | Y411685 | Угловой штуцер | 1 |
| 28 | Y411796 | Тройник | 1 |
| 30 | Y411206 | Гидромотор | 1 |
| 31 | Y301353 | Фланец | 2 |
| 32 | J781030 | Болт с внутренним шестигранником | 8 |
| 33 | Y411687 | Адаптер | 2 |
| 34 | Y411693 | Тройник | 1 |
| 35 | Y411797 | Адаптер | 1 |
| 38 | Y411205 | Гидромотор | 1 |
| 39 | Y411674 | Адаптер | 2 |
| 40 | Y411681 | Гайка | 2 |
| 41 | Y411788 | Переходник S | 2 |
| 42 | Y410333 | Разъём | 1 |
| 43 | 4462880 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 50 | Y414931 | Шестерённый гидромотор | 1 |
| 51 | 4419882 | Адаптер | 1 |
| 51A | R26906R | Уплотнительное кольцо | 1 |
| 52 | 4327300 | Угловой штуцер | 1 |
| 52A | R26906R | Уплотнительное кольцо | 1 |
| 53 | 4277654 | Угловой штуцер | 1 |
| 53A | R26448R | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
