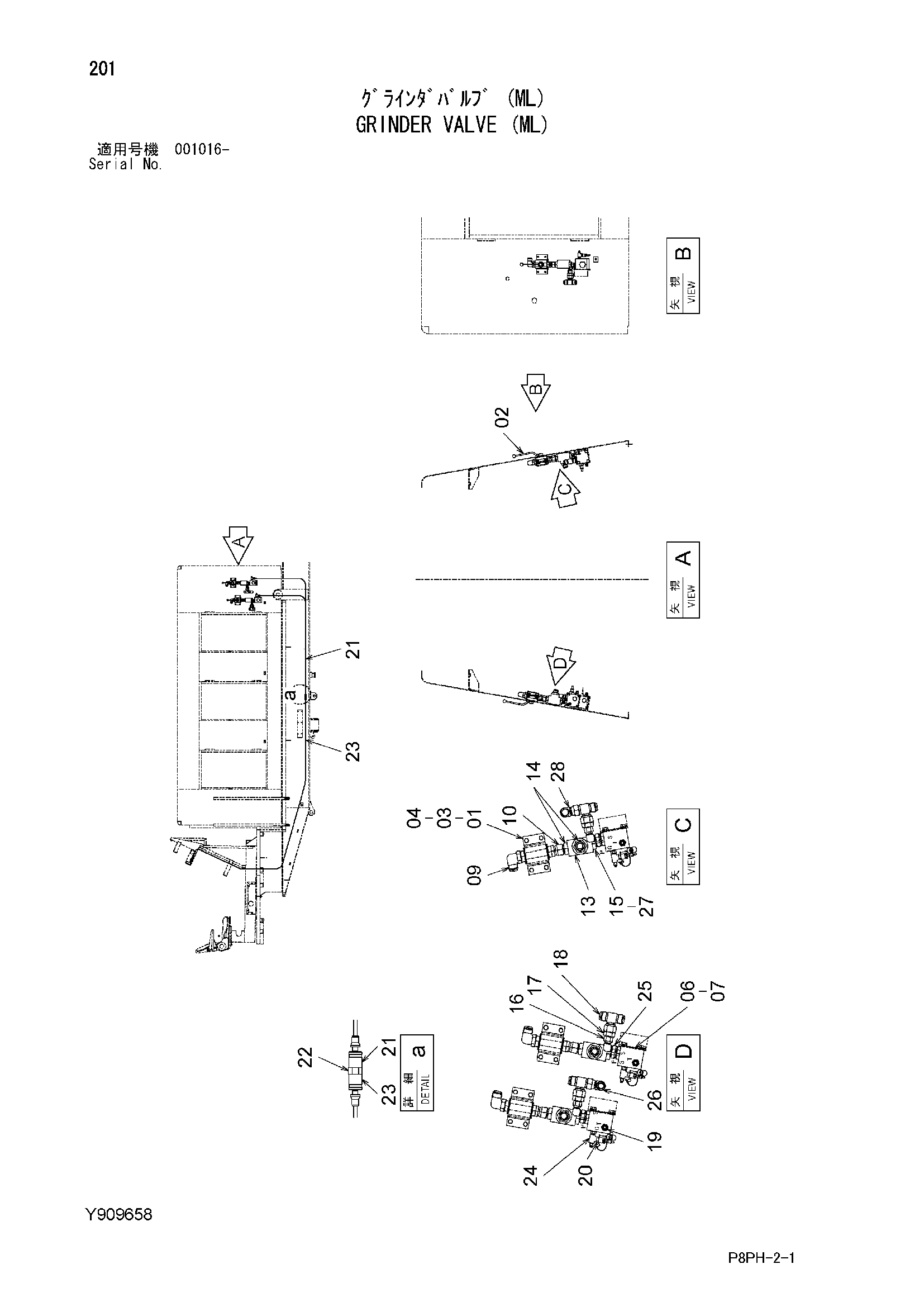

Гриндер клапан (ML) — HITACHI AR2000
Заводская схема «Гриндер клапан (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y407981 | Кольцо клампинг | 3 |
| 02 | Y411191 | Шаровой клапан | 3 |
| 03 | A590908 | Пружинная шайба | 12 |
| 04 | J900825 | Болт | 12 |
| 06 | Y411295 | Блок клапан | 3 |
| 07 | J271030 | Болт с шайбой | 12 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | Y411685 | Угловой штуцер | 3 |
| 10 | Y411673 | Адаптер | 3 |
| 13 | 4371317 | Тройник | 3 |
| 14 | 4214444 | Адаптер | 6 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4369746 | Адаптер | 3 |
| 16 | Y412627 | Угловой штуцер | 3 |
| 17 | Y412620 | Адаптер | 3 |
| 18 | Y412617 | Тройник | 3 |
| 19 | 4236730 | Адаптер | 3 |
| 19A | U10778U | Уплотнительное кольцо | 1 |
| 20 | Y412545 | Адаптер указатель | 3 |
| 21 | Y412630 | Шланг | 3 |
| 22 | Y412657 | Разъём | 3 |
| 23 | Y412631 | Шланг | 3 |
| 24 | Y412798 | Тройник | 3 |
| 25 | Y412615 | Адаптер | 6 |
| 26 | Y412823 | Угловой штуцер | 1 |
| 27 | 4506429 | Уплотнительное кольцо | 3 |
| 28 | Y412823 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
