Двигатель (MX) — HITACHI AR2000

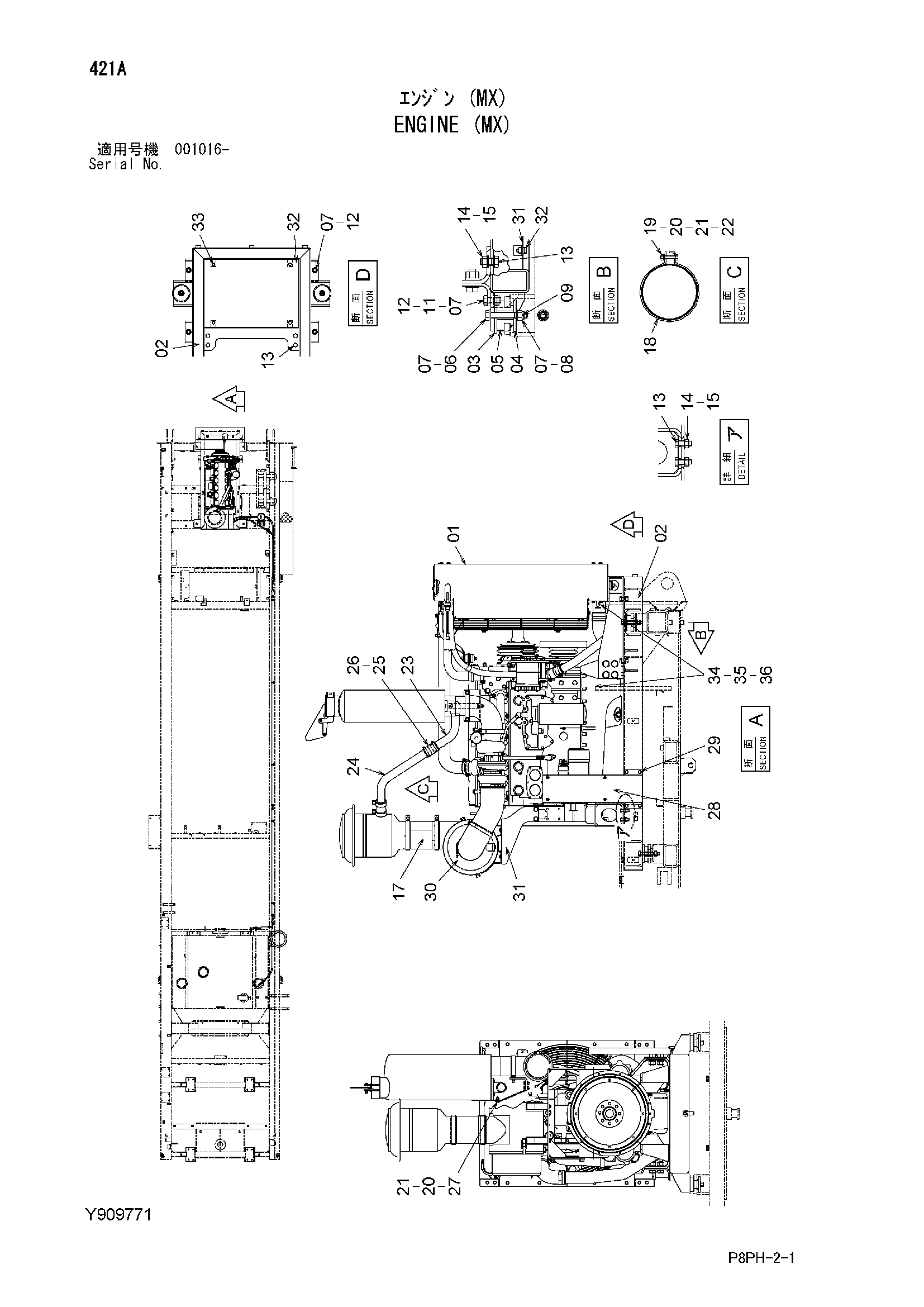

Заводская схема «Двигатель (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411264 | Двигатель (MX) | 1 |
| 02 | Y600534 | Рама двигатель | 1 |
| 03 | Y411466 | Пластина | 4 |
| 04 | Y411467 | Пластина | 4 |
| 05 | Y411463 | Резиновая прокладка | 4 |
| 06 | Y410094 | Болт | 4 |
| 07 | J222018 | Шайба | 12 |
| 08 | M641821 | Корончатая гайка | 4 |
| 09 | A764036 | Шплинт | 4 |
| 11 | J921845 | Болт | 4 |
| 12 | J950018 | Гайка | 4 |
| 13 | J921645 | Болт | 8 |
| 14 | J222016 | Шайба | 8 |
| 15 | J950016 | Гайка | 8 |
| 17 | Y802239 | Трубка | 1 |
| 18 | Y412791 | Хомут | 1 |
| 18 | Y414226 | Хомут | 2 |
| 19 | J901050 | Болт | 1 |
| 19 | J901050 | Болт | 2 |
| 20 | J950010 | Гайка | 4 |
| 20 | J950010 | Гайка | 5 |
| 21 | A590110 | Плоская шайба | 5 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | Y802349 | Трубка | 1 |
| 24 | Y414227 | Трубка | 1 |
| 25 | Y414228 | Шланг | 1 |
| 26 | 4504199 | Хомут шланга | 2 |
| 27 | J901030 | Болт | 3 |
| 28 | Y802058 | Кронштейн | 1 |
| 29 | J271020 | Болт с шайбой | 4 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | Y412806 | Фильтр воздушный | 1 |
| 31 | Y802311 | Кронштейн | 1 |
| 32 | Y412828 | Крышка | 1 |
| 33 | J271025 | Болт с шайбой | 4 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | Y415412 | Резиновый шланг | 2 |
| 35 | 4514699 | Хомут шланга | 2 |
| 36 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
