Топливный бак (PH) — HITACHI AR2000

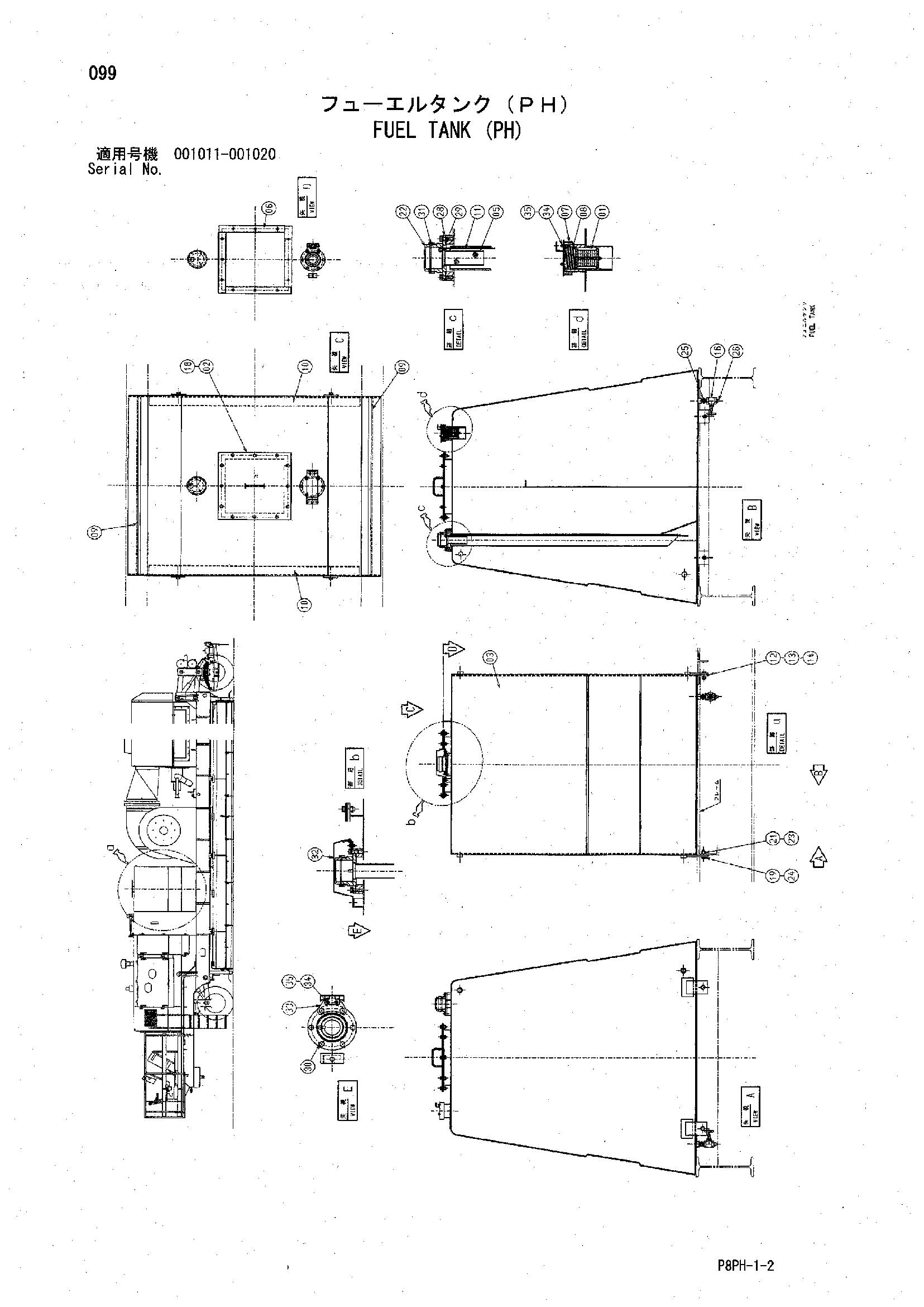

Заводская схема «Топливный бак (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y907392 | Вент элемент | 1 |
| 02 | Y801635 | Крышка | 1 |
| 03 | Y600336 | Топливный бак | 1 |
| 05 | 4121496 | Фильтр | 1 |
| 06 | Y408412 | Резиновая прокладка | 4 |
| 07 | Y801804 | Крышка | 1 |
| 08 | Y409916 | Пружина | 1 |
| 09 | Y408727 | Резиновая прокладка | 2 |
| 10 | Y408728 | Резиновая прокладка | 2 |
| 11 | Y409253 | Указатель уровня | 1 |
| 12 | Y408732 | Регулировочная шайба | 4 |
| 13 | Y408731 | Регулировочная шайба | 4 |
| 14 | Y408730 | Регулировочная шайба | 2 |
| 16 | Y408726 | Клапан | 1 |
| 18 | J011230 | Болт с шайбой | 12 |
| 19 | 4248606 | Болт | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | 3502384 | Колпачок | 1 |
| 23 | J950016 | Гайка | 4 |
| 24 | A590116 | Плоская шайба | 4 |
| 25 | 94-1704 | Адаптер | 1 |
| 26 | 94-2025 | Пробка | 1 |
| 28 | Y801658 | Фланец | 1 |
| 29 | A810115 | Уплотнительное кольцо | 1 |
| 30 | J011025 | Болт с шайбой | 6 |
| 31 | 4031285 | Манжета резиновый | 1 |
| 32 | Y801803 | Крышка | 1 |
| 33 | Y409914 | Кронштейн | 1 |
| 34 | M430616 | Винт | 5 |
| 35 | A590906 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
