Шнек конвейер (2/3)(MX) — HITACHI AR2000

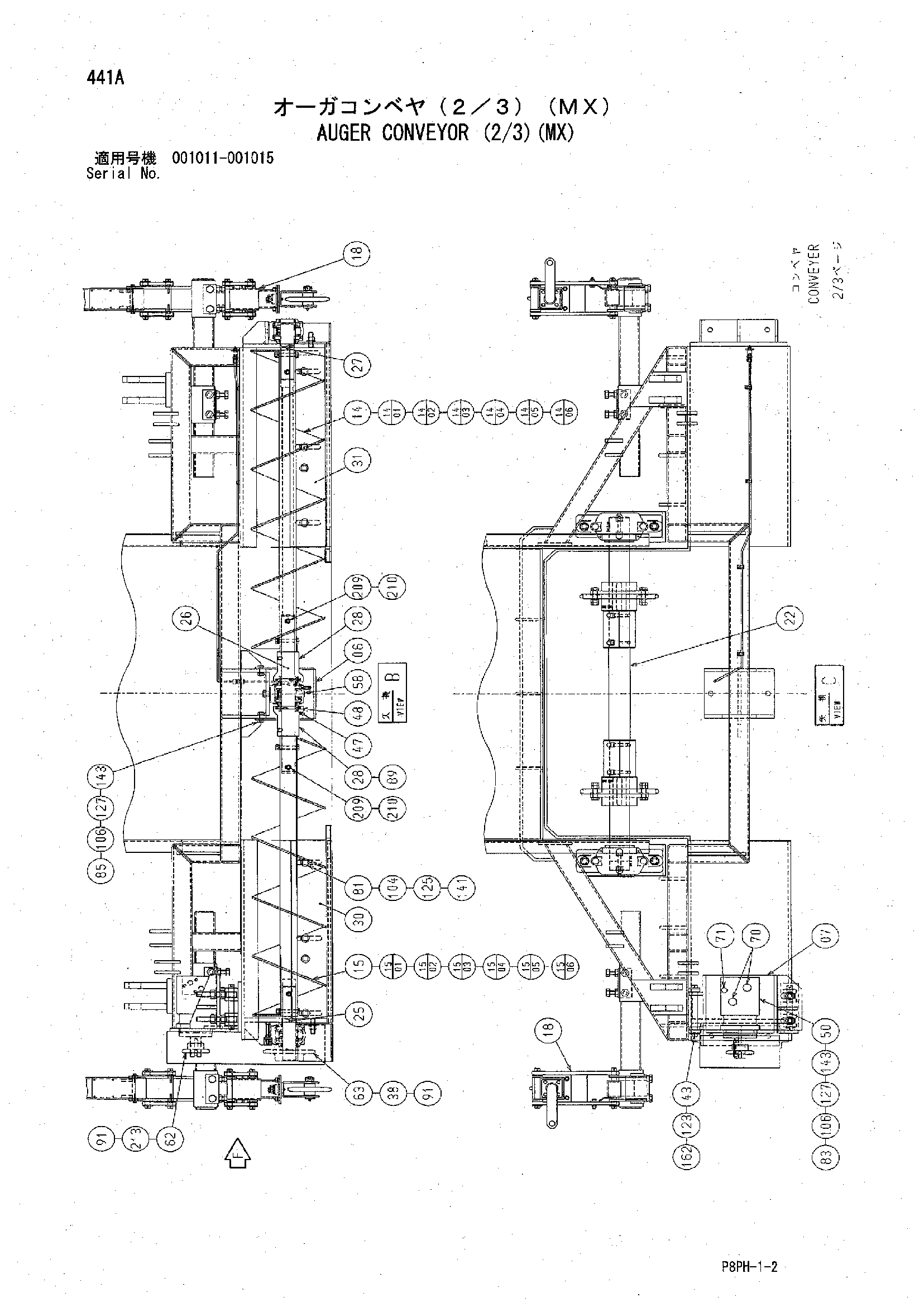

Заводская схема «Шнек конвейер (2/3)(MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1402 | Y409057 | Винт линер | 15 |
| 1404 | J950012 | Гайка | 30 |
| 1405 | A590112 | Плоская шайба | 30 |
| 1406 | A590912 | Пружинная шайба | 30 |
| 1502 | Y409056 | Винт линер | 14 |
| 1504 | J950012 | Гайка | 28 |
| 1505 | A590112 | Плоская шайба | 28 |
| 1506 | A590912 | Пружинная шайба | 28 |
| 18 | Y907629 | Дептх управление устройство | 2 |
| 30 | Y414512 | Скрапер | 1 |
| 31 | Y414511 | Скрапер | 1 |
| 50 | 88-0132 | Гидромотор | 1 |
| 50 | Y414249 | Гидромотор | 1 |
| 70 | 88-2105 | Разъём | 2 |
| 70 | 88-XXXX | Разъём | 2 |
| 71 | 88-2159 | Разъём | 1 |
| 71 | 88-XXXX | Разъём | 1 |
| 83 | J901255 | Болт | 6 |
| 85 | J901240 | Болт | 4 |
| 104 | J950016 | Гайка | 6 |
| 106 | J950012 | Гайка | 12 |
| 123 | A590120 | Плоская шайба | 10 |
| 125 | A590116 | Плоская шайба | 10 |
| 127 | A590112 | Плоская шайба | 10 |
| 141 | A590916 | Пружинная шайба | 10 |
| 143 | A590912 | Пружинная шайба | 10 |
| 162 | A765040 | Шплинт | 4 |
| 210 | A590112 | Плоская шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
