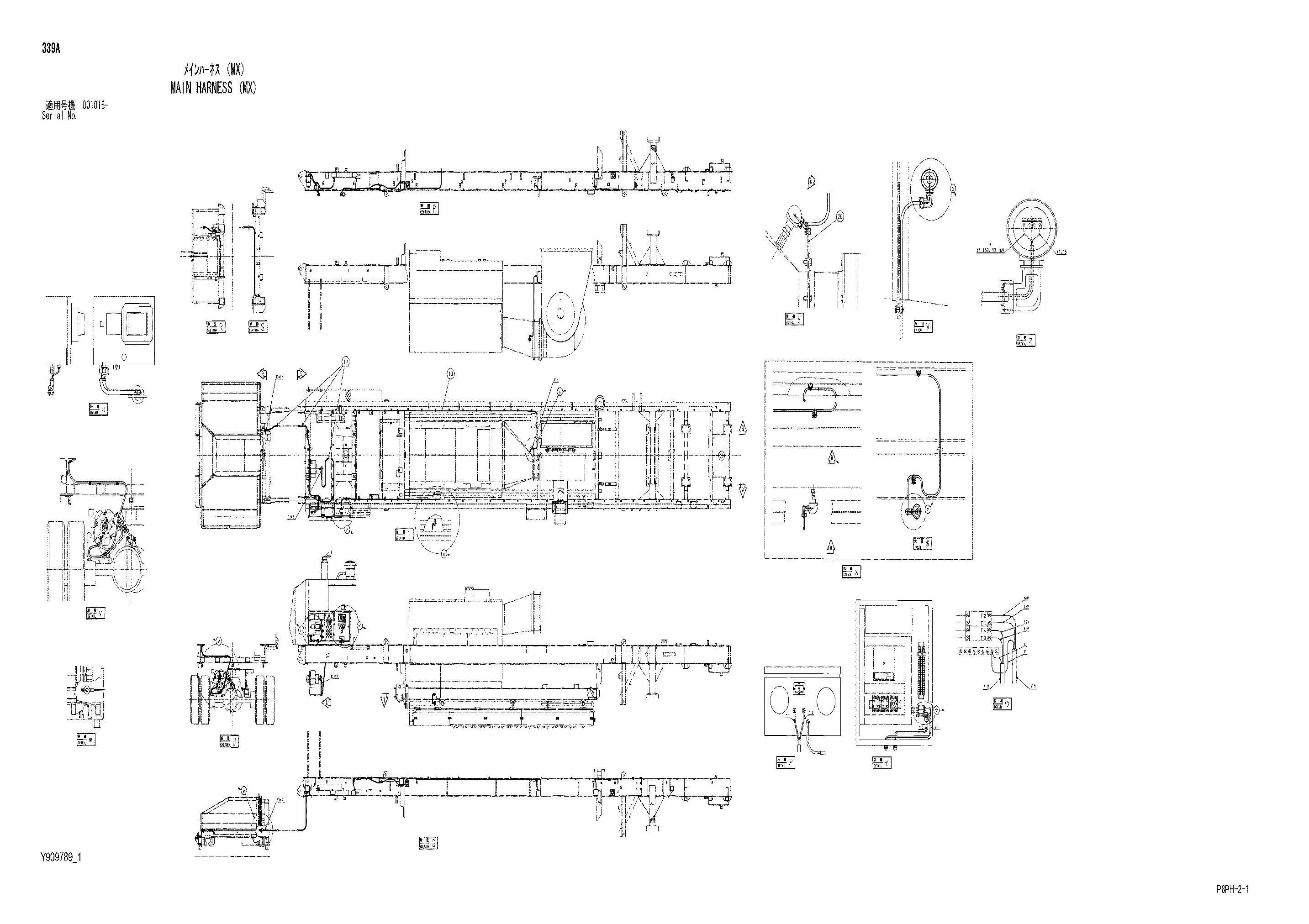

Основной жгут проводов (MX) — HITACHI AR2000
Заводская схема «Основной жгут проводов (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y200388 | Жгут проводов | 1 |
| 05 | Y301895 | Жгут проводов | 1 |
| 09 | Y413884 | Жгут проводов | 1 |
| 13 | Y414266 | Жгут проводов | 1 |
| 17 | Y414267 | Жгут проводов | 1 |
| 19 | J901250 | Болт | 4 |
| 20 | J950012 | Гайка | 4 |
| 21 | A590112 | Плоская шайба | 8 |
| 23 | A590912 | Пружинная шайба | 4 |
| 25 | Y971180 | Кронштейн | 1 |
| 30 | A590106 | Плоская шайба | 10 |
| 31 | M430606 | Винт | 10 |
| 32 | Y414313 | Пластина | 1 |
| 33 | J271020 | Болт с шайбой | 2 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | Y414314 | Крышка | 1 |
| 35 | Y414025 | Пластина | 1 |
| 36 | Y414316 | Пластина | 2 |
| 37 | Y414024 | Пластина | 1 |
| 38 | Y414916 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
