Двойной обратный клапан (MX) — HITACHI AR2000

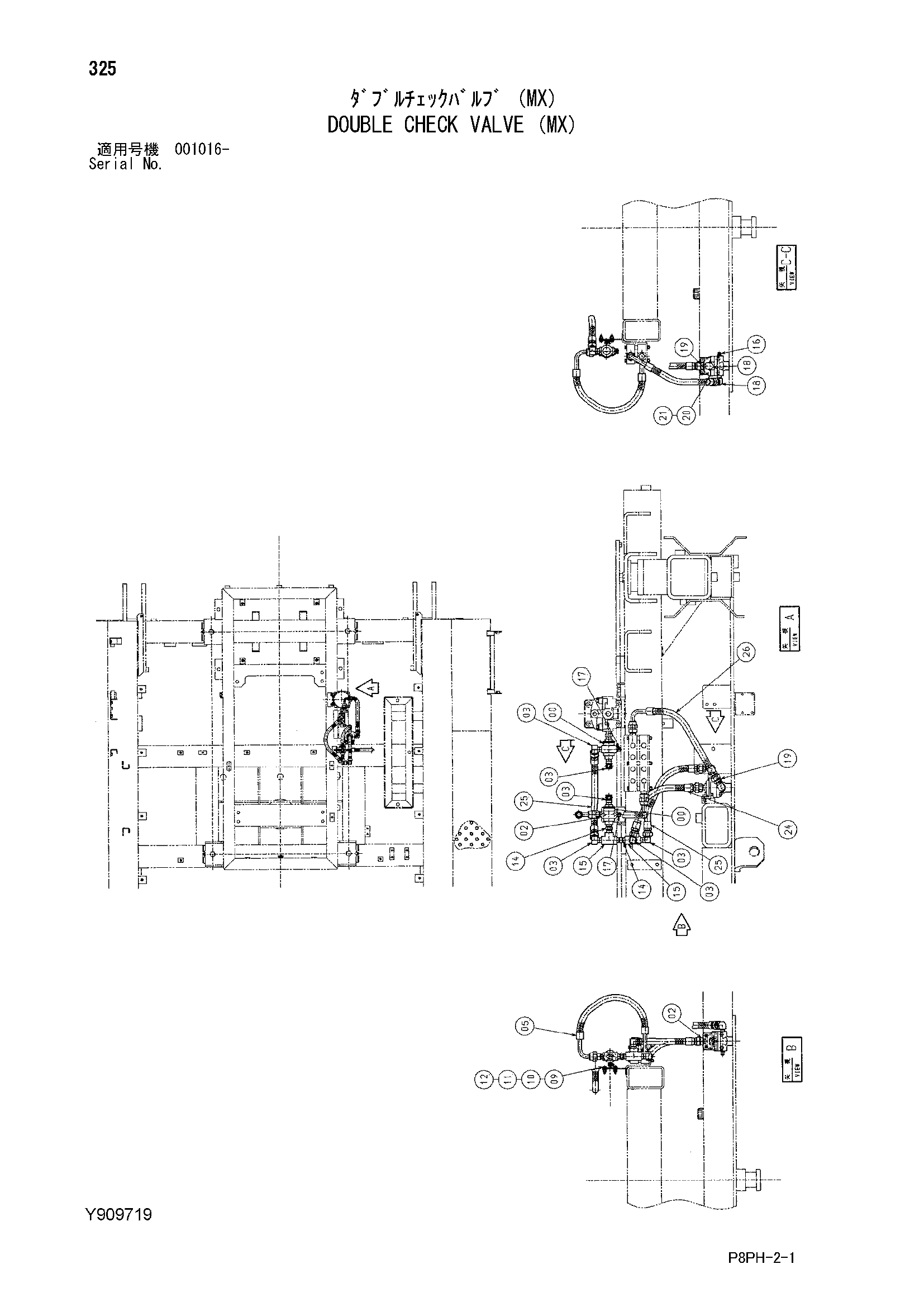

Заводская схема «Двойной обратный клапан (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y408795 | Обратный клапан | 2 |
| 02 | 4266331 | Адаптер | 2 |
| 03 | 4200315 | Угловой штуцер | 6 |
| 05 | Y408835 | Шланг | 1 |
| 09 | J900620 | Болт | 2 |
| 10 | M500605 | Гайка | 2 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | A590106 | Плоская шайба | 2 |
| 14 | 94-1702 | Адаптер | 2 |
| 15 | 94-0661 | Тройник | 2 |
| 16 | 94-2022 | Пробка | 1 |
| 17 | 94-2023 | Пробка | 2 |
| 18 | 94-0630 | Угловой штуцер | 2 |
| 19 | Y408936 | Адаптер | 2 |
| 20 | Y410179 | Клапан редукинг | 1 |
| 21 | J260820 | Болт с шайбой | 2 |
| 21A | J900820 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 24 | 4305001 | Шланг | 1 |
| 25 | 4305003 | Шланг | 2 |
| 26 | 4313149 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
