Фонарь (PH) — HITACHI AR2000

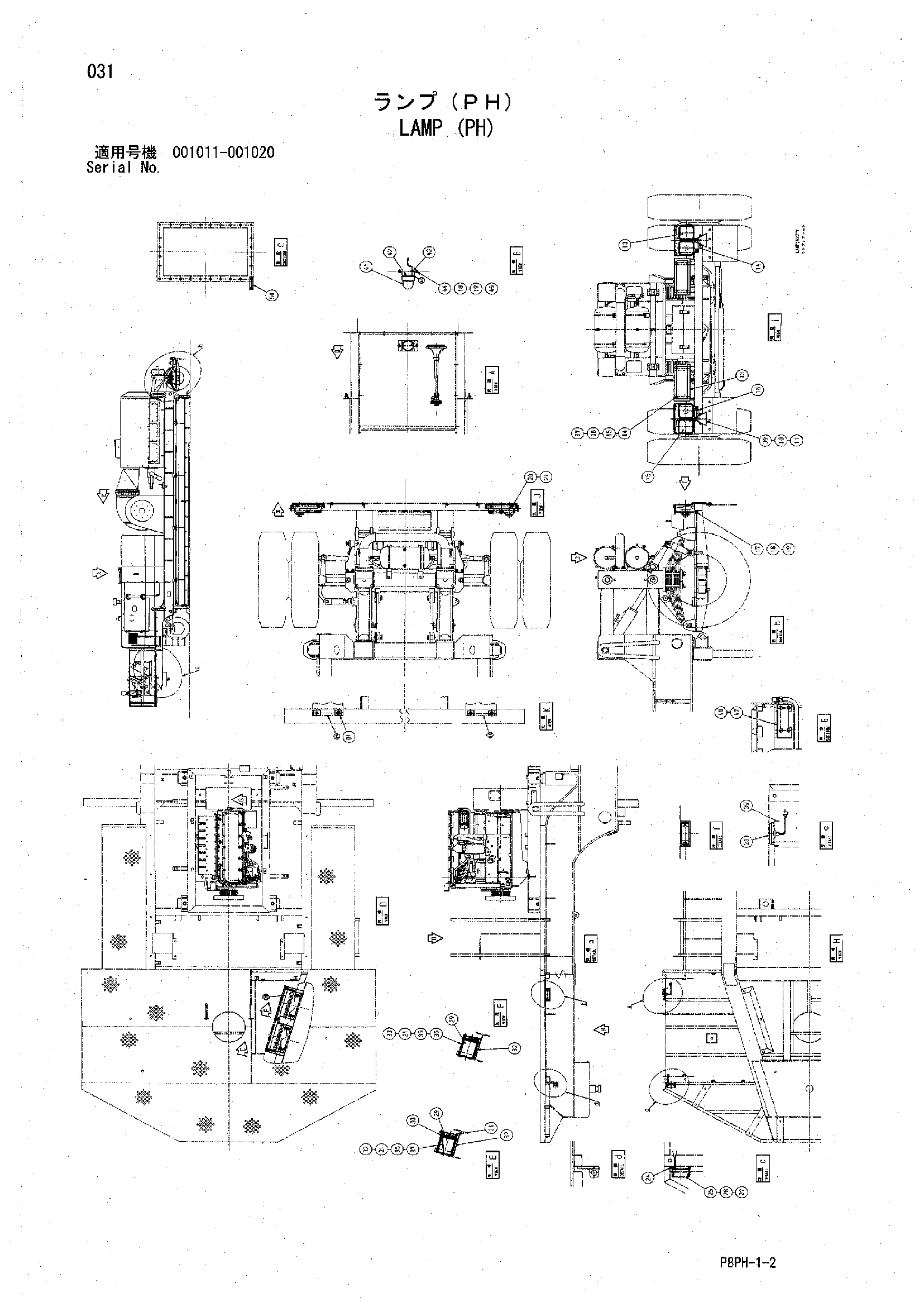

Заводская схема «Фонарь (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9733476	Седло винта	4
03	Y410427	Рефлектор	1
04	M430625	Винт	8
05	A590906	Пружинная шайба	8
06	A590106	Плоская шайба	16
07	M500605	Гайка	8
09	Y410428	Рефлектор	2
10	M430610	Винт	4
11	A590106	Плоская шайба	4
13	Y410429	Фонарь таил	1
14	Y801889	Кронштейн	1
15	Y410430	Фонарь таил	1
16	Y801890	Кронштейн	1
17	J901025	Болт	4
18	A590910	Пружинная шайба	6
19	A590110	Плоская шайба	4
20	J900820	Болт	4
21	A590108	Плоская шайба	10
23	Y403964	Фонарь боковой	2
24	Y410445	Кронштейн	2
25	Y410426	Фонарь клеаранке	2
26	A590104	Плоская шайба	4
27	M500403	Гайка	4
29	4187027	Аккумулятор	2
30	9745586	Держатель	1
31	Y410284	Резиновая прокладка	1
32	Y410282	Кронштейн	2
33	M570008	Гайка винг	3
35	M500807	Гайка	6
36	4338536	Болт	1
37	4305880	Болт	2
39	Y410442	Кронштейн	2
41	4310604	Патлите	1
42	Y407719	Кронштейн	1
43	94-2816	Резиновая втулка	2
44	J901020	Болт	2
45	J950010	Гайка	2
47	Y301578	Кронштейн	1
48	J011020	Болт с шайбой	4
50	Y971180	Кронштейн	1

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
