Воздушный система (PH) — HITACHI AR2000

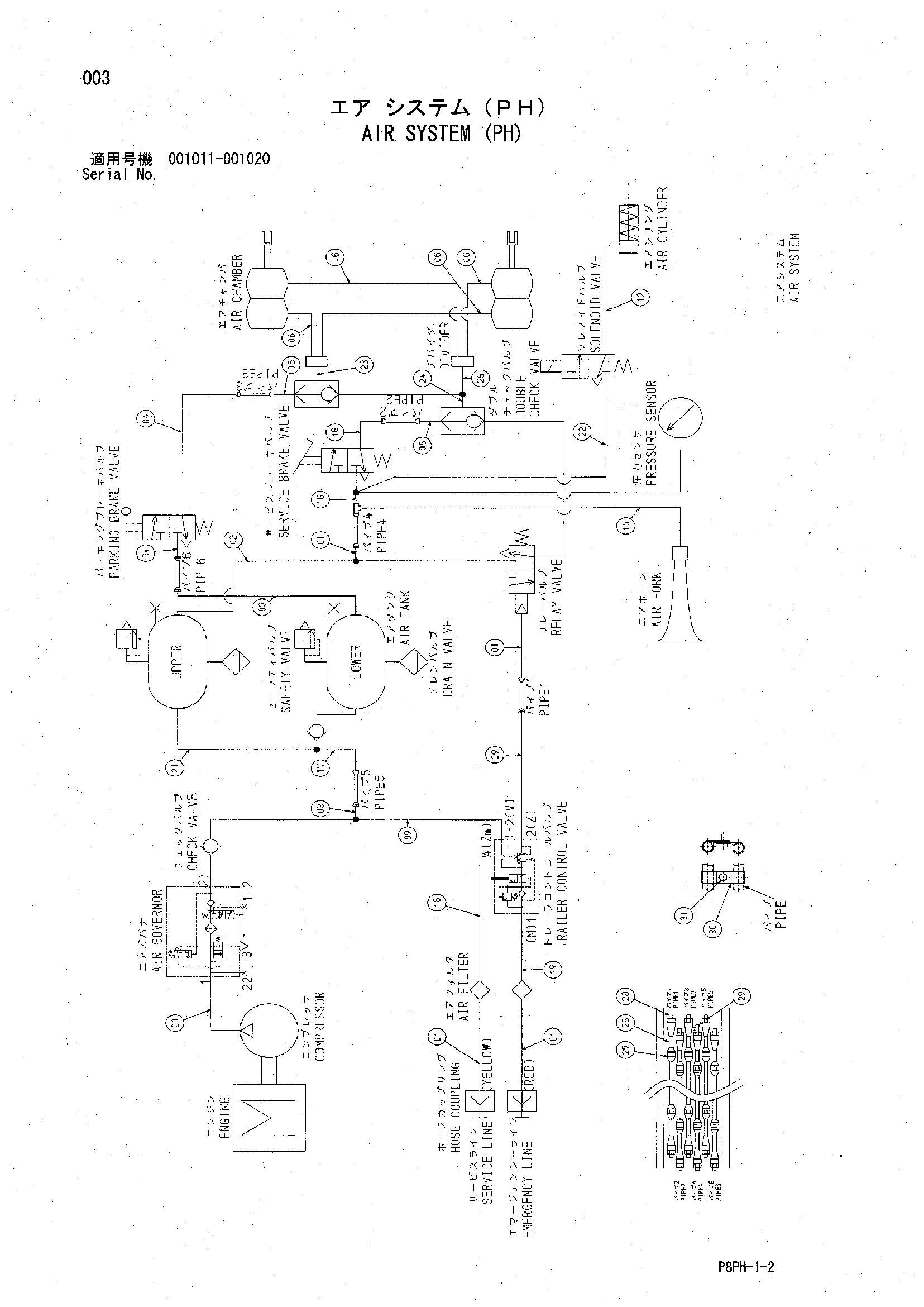

Заводская схема «Воздушный система (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y408655 | Шланг | 4 |
| 02 | Y408654 | Шланг | 1 |
| 03 | Y408663 | Шланг | 2 |
| 04 | Y408675 | Шланг | 2 |
| 05 | Y408659 | Шланг | 2 |
| 06 | Y408676 | Шланг | 4 |
| 09 | Y408668 | Шланг | 2 |
| 12 | Y408692 | Шланг | 1 |
| 15 | Y408688 | Шланг | 1 |
| 16 | Y408673 | Шланг | 2 |
| 17 | 4266183 | Шланг | 1 |
| 18 | Y408864 | Шланг | 1 |
| 19 | 4283023 | Шланг | 1 |
| 20 | Y408646 | Шланг | 1 |
| 21 | 4313155 | Шланг | 1 |
| 22 | Y408915 | Шланг | 1 |
| 23 | Y408835 | Шланг | 1 |
| 24 | Y408864 | Шланг | 1 |
| 25 | 4283023 | Шланг | 1 |
| 26 | Y408450 | Трубка | 18 |
| 27 | Y408721 | Адаптер | 12 |
| 28 | Y408736 | Адаптер | 11 |
| 29 | Y409074 | Тройник | 1 |
| 30 | Y409242 | Зажим трубка | 54 |
| 31 | J010820 | Болт с шайбой | 54 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
