Бурнер трубопроводы (2)(MX) — HITACHI AR2000

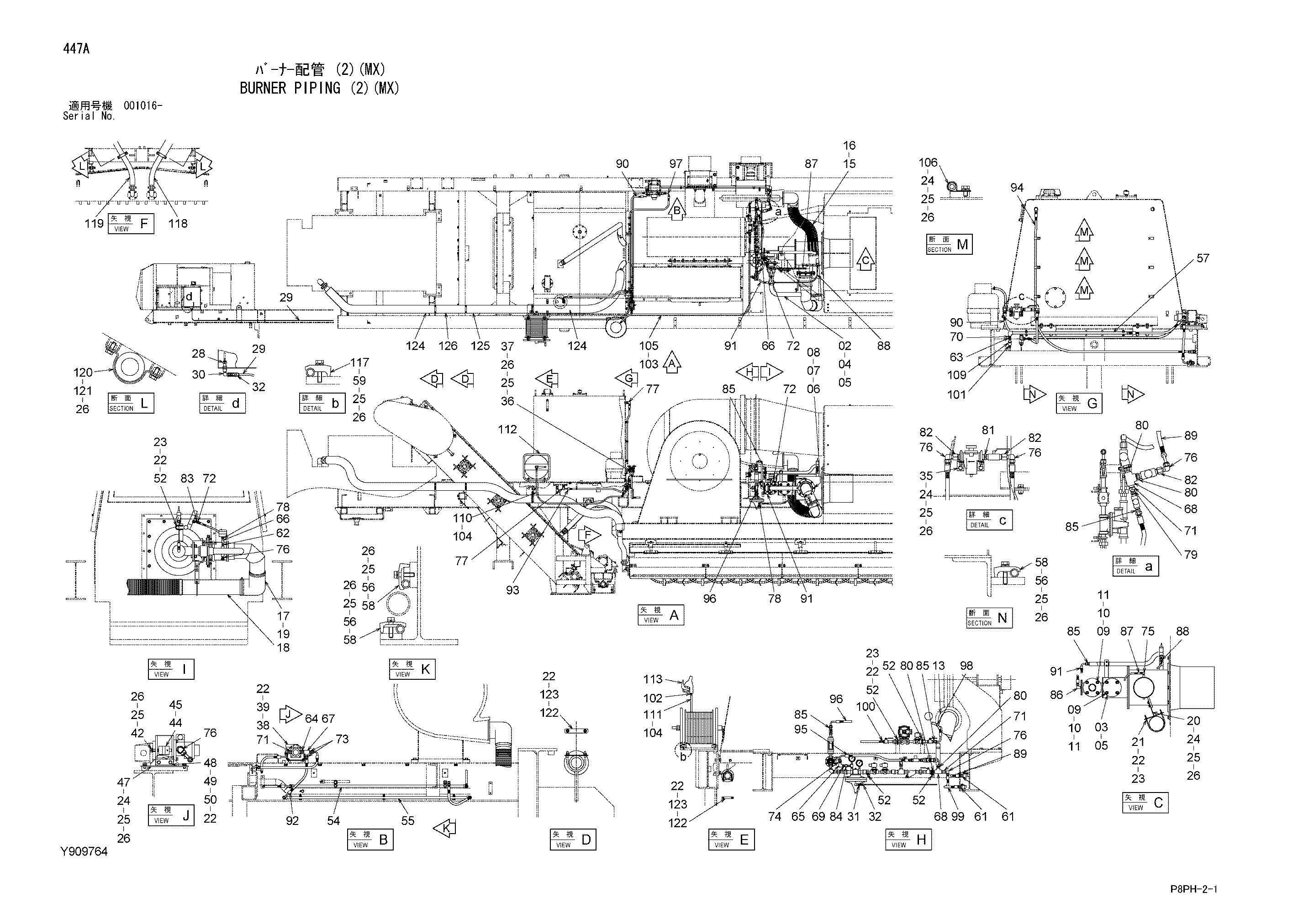

Заводская схема «Бурнер трубопроводы (2)(MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	Y700948	Трубка	1
03	Y409688	Пробка	1
04	Y301451	Шайба	1
05	Y409681	Шайба	2
06	J901245	Болт	8
07	A590912	Пружинная шайба	8
08	J950012	Гайка	8
09	J931845	Болт	8
10	J257218	Пружинная шайба	8
11	J950018	Гайка	8
13	Y971204	Трубка фланец	1
15	Y410685	Воздушный шланг	1
16	Y412414	Лента шланг	2
17	4221469	Резиновый шланг	1
18	Y410180	Трубка	1
19	4420354	Хомут шланга	2
20	Y802019	Подвес	1
21	Y409680	U-образный болт	1
22	A590908	Пружинная шайба	28
23	J950008	Гайка	14
24	J921020	Болт	11
25	A590910	Пружинная шайба	27
26	A590110	Плоская шайба	31
28	Y410715	Унион	1
29	Y411478	Трубка	1
30	Y411479	Угловой штуцер	1
31	Y411480	Адаптер	1
32	Y411481	Колпачок	2
35	Y411472	Кронштейн	2
36	Y411030	U-образный болт	2
37	J950010	Гайка	4
38	Y411212	Насос топливный	1
39	J900825	Болт	4
42	J901030	Болт	2
44	Y411471	Муфта	1
45	M450616	Установочный винт	1
47	Y802421	Кронштейн	1
48	Y411470	Крышка	1
49	J900812	Болт	4
50	A590108	Плоская шайба	4
52	Y409679	U-образный болт	6
54	Y971520	Трубка	1
55	Y971521	Трубка	1
56	J901045	Болт	6
57	Y971512	Трубка	1
58	4053594	Хомут трубки	6
59	J921050	Болт	4
61	4210361	Адаптер	4
61A	4506418	Уплотнительное кольцо	1
62	94-1701	Адаптер	1
63	94-1702	Адаптер	1
64	94-1903	Адаптер	1
65	94-0616	Угловой штуцер	1
66	94-0660	Тройник	2
67	94-0662	Тройник	1
68	94-0663	Тройник	2
69	94-1601	Переходник	1
70	94-1602	Переходник	1
71	94-1603	Переходник	3
72	4154651	Адаптер	3
73	4221287	Адаптер	2
74	4182732	Адаптер	1
75	4154656	Угловой штуцер	1
76	4154658	Угловой штуцер	6
77	4353073	Угловой штуцер	2
77A	4506424	Уплотнительное кольцо	1
78	4351271	Адаптер	2
79	4189320	Адаптер	1
80	4191645	Адаптер	4
81	Y411987	Адаптер	1
82	Y411988	Переходник S	3
83	Y412662	Переходник S	1
84	4140673	Переходник S	1
85	Y411985	Адаптер	5
86	Y410343	Угловой штуцер	1
87	Y414212	Шланг	1
88	Y414213	Шланг	1
89	Y414218	Шланг	1
90	Y414221	Шланг	1
91	Y414222	Шланг	1
92	Y414219	Шланг	1
93	Y414215	Шланг	1
94	Y414224	Шланг	1
95	Y414216	Шланг	1
96	Y415424	Шланг	1
97	Y414220	Шланг	1
98	Y414223	Шланг	1
99	Y414214	Шланг	1
100	Y411990	Штуцер шланг	1
101	Y402305	Штуцер шланг	1
102	Y402910	Штуцер шланг	1
103	Y412007	Лента шланг	1
104	4514700	Зажим шланг	2
105	Y412008	Резиновый шланг	1
106	4190277	Зажим	3
109	Y410681	Быстросъёмное устройство	1
110	Y410690	Шланг	1
111	Y410676	Шланг	1
112	Y410682	Реел шланг	1
113	Y410683	GUN	1
117	4190125	Хомут трубки	4
118	Y410275	Шланг	1
119	Y410276	Шланг	1
120	Y412814	Хомут шланга	2
121	J901025	Болт	4
122	Y410272	Металлический сиденье	3
123	M500807	Гайка	6
124	Y412824	Крышка	2
125	Y412825	Крышка	1
126	Y412826	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
