Бак трубопроводы (ML) — HITACHI AR2000

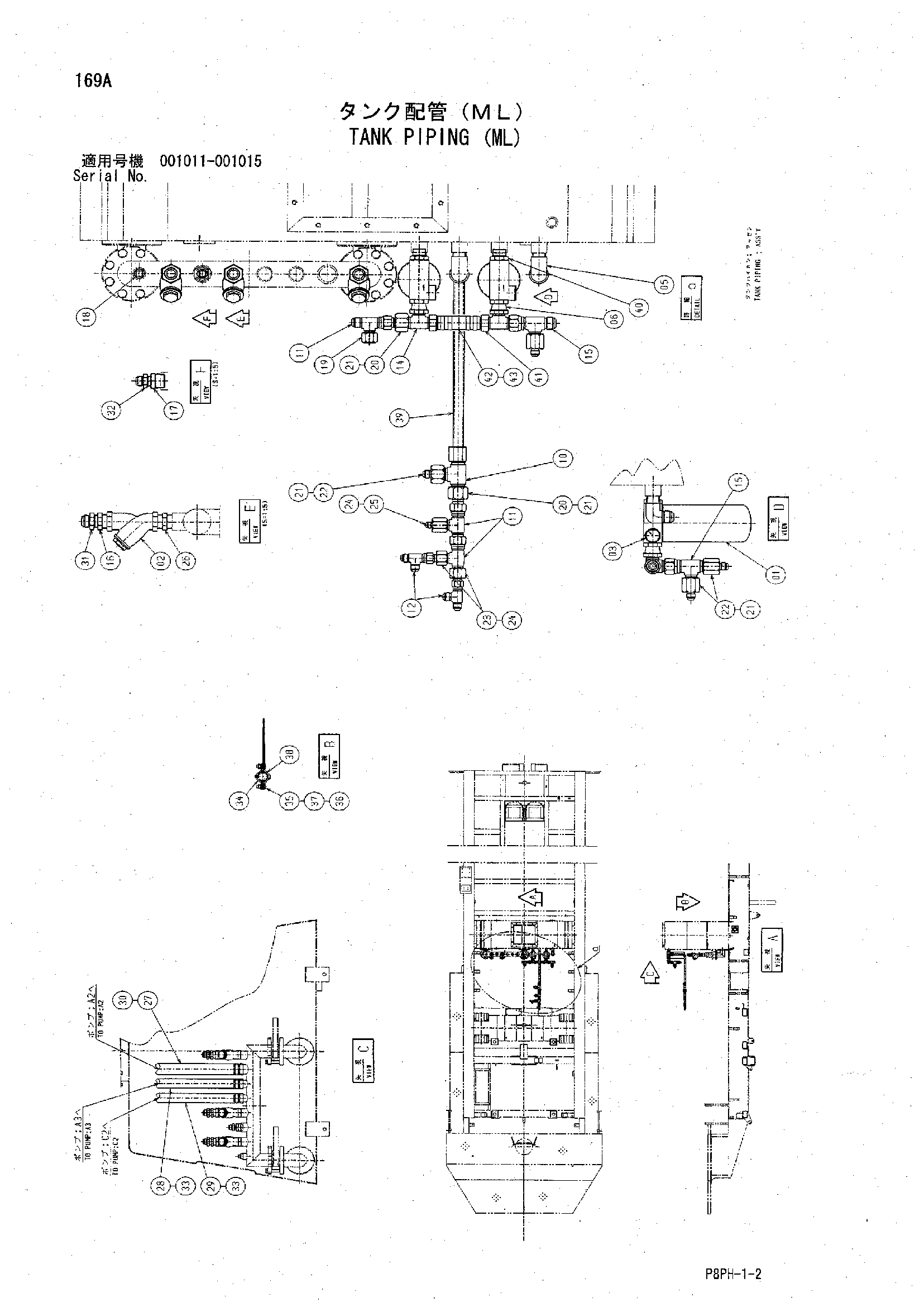

Заводская схема «Бак трубопроводы (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 88-0089 | Фильтр | 2 |
| 02 | Y410213 | Сетчатый фильтр | 3 |
| 03 | 89-2706 | Угловой штуцер | 2 |
| 05 | 88-2135 | Угловой штуцер | 2 |
| 06 | 88-2132 | Разъём | 2 |
| 10 | 88-2136 | Тройник | 1 |
| 11 | 88-2108 | Тройник | 3 |
| 12 | 88-2130 | Тройник | 2 |
| 14 | 88-2143 | Угловой штуцер | 2 |
| 15 | 88-2099 | Угловой штуцер | 2 |
| 16 | 94-1606 | Переходник | 3 |
| 17 | 94-1612 | Переходник | 1 |
| 18 | 94-2026 | Пробка | 1 |
| 19 | 88-2141 | Колпачок | 1 |
| 20 | 88-2065 | Переходник | 2 |
| 21 | 88-2027 | Гайка | 5 |
| 22 | 88-2089 | Переходник | 3 |
| 23 | 88-2120 | Переходник | 2 |
| 24 | 88-2101 | Переходник | 3 |
| 25 | 88-2100 | Переходник | 1 |
| 26 | 94-1707 | Адаптер | 3 |
| 27 | Y410749 | Резиновый шланг | 1 |
| 28 | Y410750 | Резиновый шланг | 1 |
| 29 | Y410751 | Резиновый шланг | 1 |
| 30 | 4263764 | Хомут шланга | 4 |
| 31 | 4222037 | Адаптер | 3 |
| 32 | 4221279 | Адаптер | 1 |
| 33 | 4285235 | Хомут шланга | 8 |
| 34 | Y410409 | Кронштейн | 1 |
| 35 | J900825 | Болт | 4 |
| 36 | J950008 | Гайка | 4 |
| 37 | A590908 | Пружинная шайба | 4 |
| 38 | Y410408 | Кронштейн | 1 |
| 39 | Y801954 | Трубка | 1 |
| 40 | Y409758 | Адаптер | 2 |
| 41 | Y409759 | Штуцер шланг | 2 |
| 42 | Y410864 | Резиновый шланг | 1 |
| 43 | 4011675 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
