Топливный трубка (PH) — HITACHI AR2000

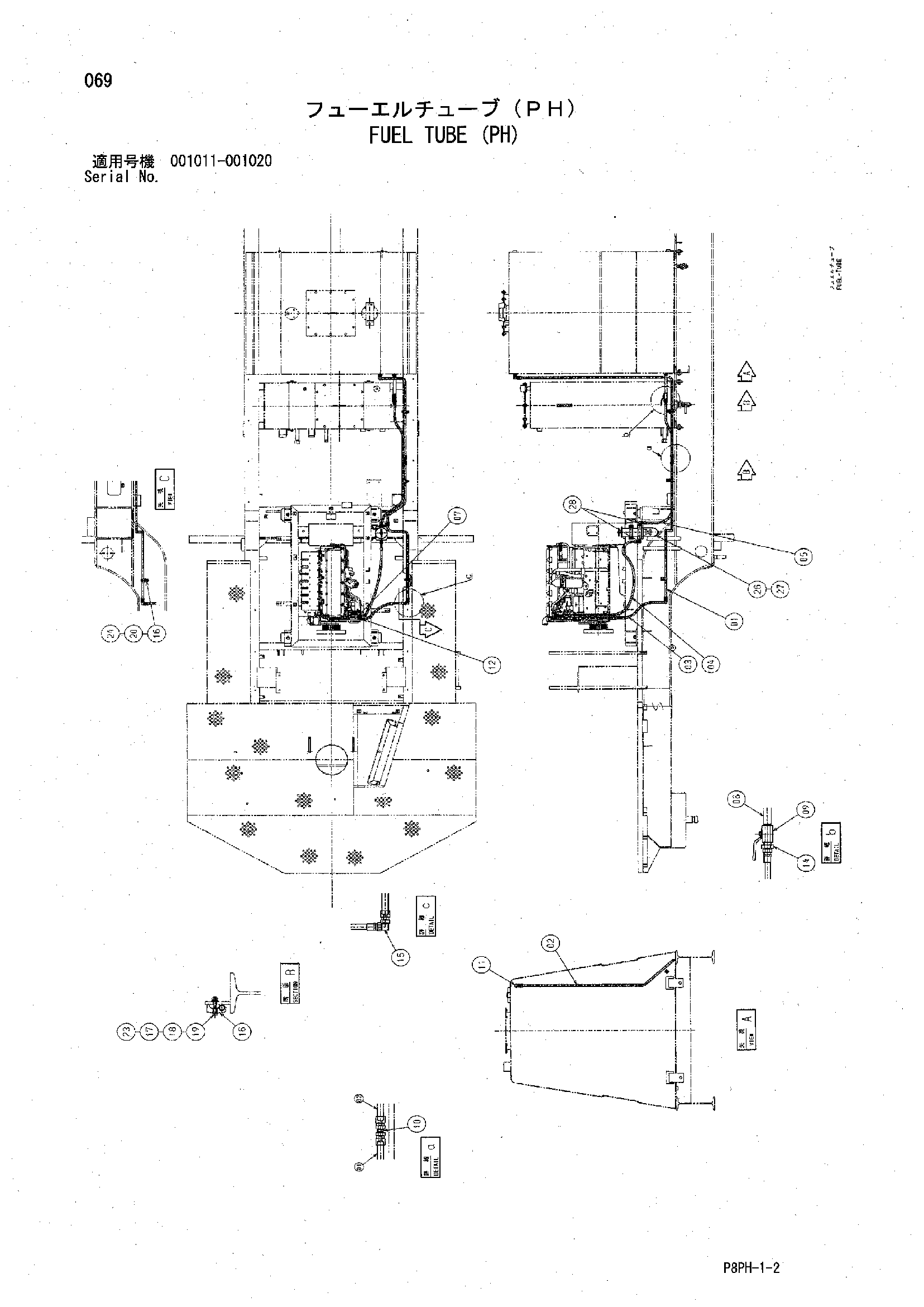

Заводская схема «Топливный трубка (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y970886 | Трубка | 1 |
| 02 | Y970887 | Трубка | 1 |
| 03 | Y408952 | Шланг | 1 |
| 04 | Y408953 | Шланг | 1 |
| 05 | Y408954 | Шланг | 1 |
| 06 | Y408957 | Разъём | 1 |
| 07 | 88-XXXX | Разъём | 1 |
| 09 | 94-4029 | Кран | 1 |
| 10 | 88-2005 | Унион | 1 |
| 11 | Y409272 | Угловой штуцер | 1 |
| 12 | 88-2015 | Угловой штуцер | 1 |
| 14 | 4317015 | Адаптер | 1 |
| 15 | 88-2088 | Угловой штуцер | 1 |
| 16 | 4190125 | Хомут трубки | 3 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | A590110 | Плоская шайба | 4 |
| 19 | J901060 | Болт | 2 |
| 20 | J011050 | Болт с шайбой | 1 |
| 23 | J950010 | Гайка | 2 |
| 24 | J222010 | Шайба | 1 |
| 26 | Y409587 | Топливный фильтр | 1 |
| 27 | J260814 | Болт с шайбой | 2 |
| 28 | 4154658 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
