Шнек индепендент ремоделинг (MX) — HITACHI AR2000

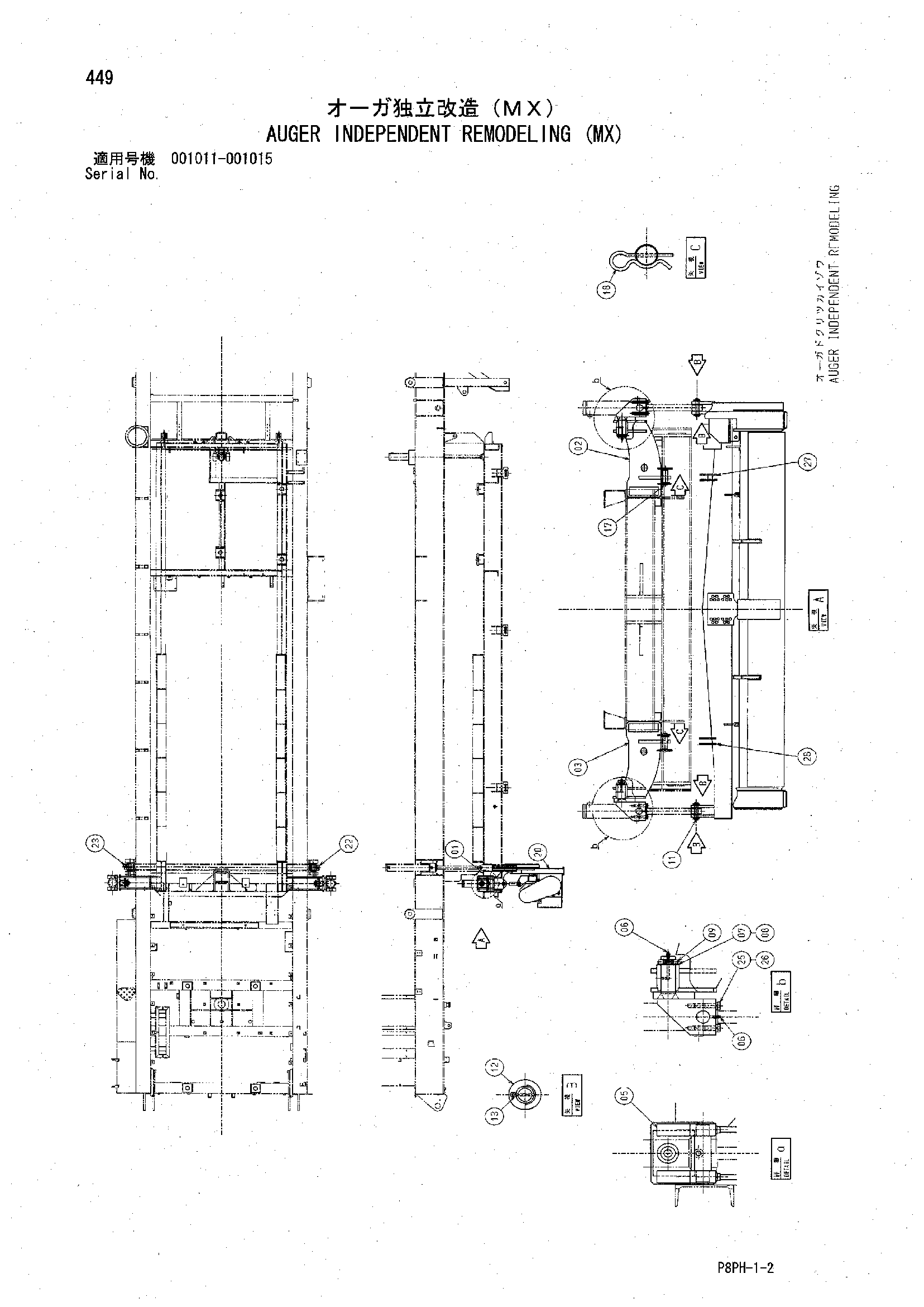

Заводская схема «Шнек индепендент ремоделинг (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411902 | Пластина | 2 |
| 02 | Y802096 | Кронштейн | 1 |
| 02 | Y802177 | Кронштейн | 1 |
| 03 | Y802097 | Кронштейн | 1 |
| 03 | Y802178 | Кронштейн | 1 |
| 05 | Y801761 | Кронштейн | 2 |
| 05 | Y802131 | Кронштейн | 2 |
| 06 | J75481 | Пресс-маслёнка | 6 |
| 07 | Y412451 | Регулировочная шайба | 4 |
| 08 | Y410823 | Регулировочная шайба | 2 |
| 09 | Y971423 | Хомут | 2 |
| 11 | Y410349 | Палец | 2 |
| 11 | Y412450 | Палец | 2 |
| 12 | A590124 | Плоская шайба | 10 |
| 13 | A764040 | Шплинт | 4 |
| 17 | Y970884 | Палец | 2 |
| 18 | K422098 | Стопорный палец | 2 |
| 20 | Y412575 | Шнек | 1 |
| 20 | Y413716 | Шнек | 1 |
| 22 | Y411901 | Направляющая | 1 |
| 22 | Y971513 | Направляющая | 1 |
| 23 | Y411901 | Направляющая | 1 |
| 23 | Y971514 | Направляющая | 1 |
| 25 | J921680 | Болт | 8 |
| 26 | A590916 | Пружинная шайба | 8 |
| 27 | Y971425 | Кронштейн | 1 |
| 28 | Y971426 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
