Насос (ML) — HITACHI AR2000

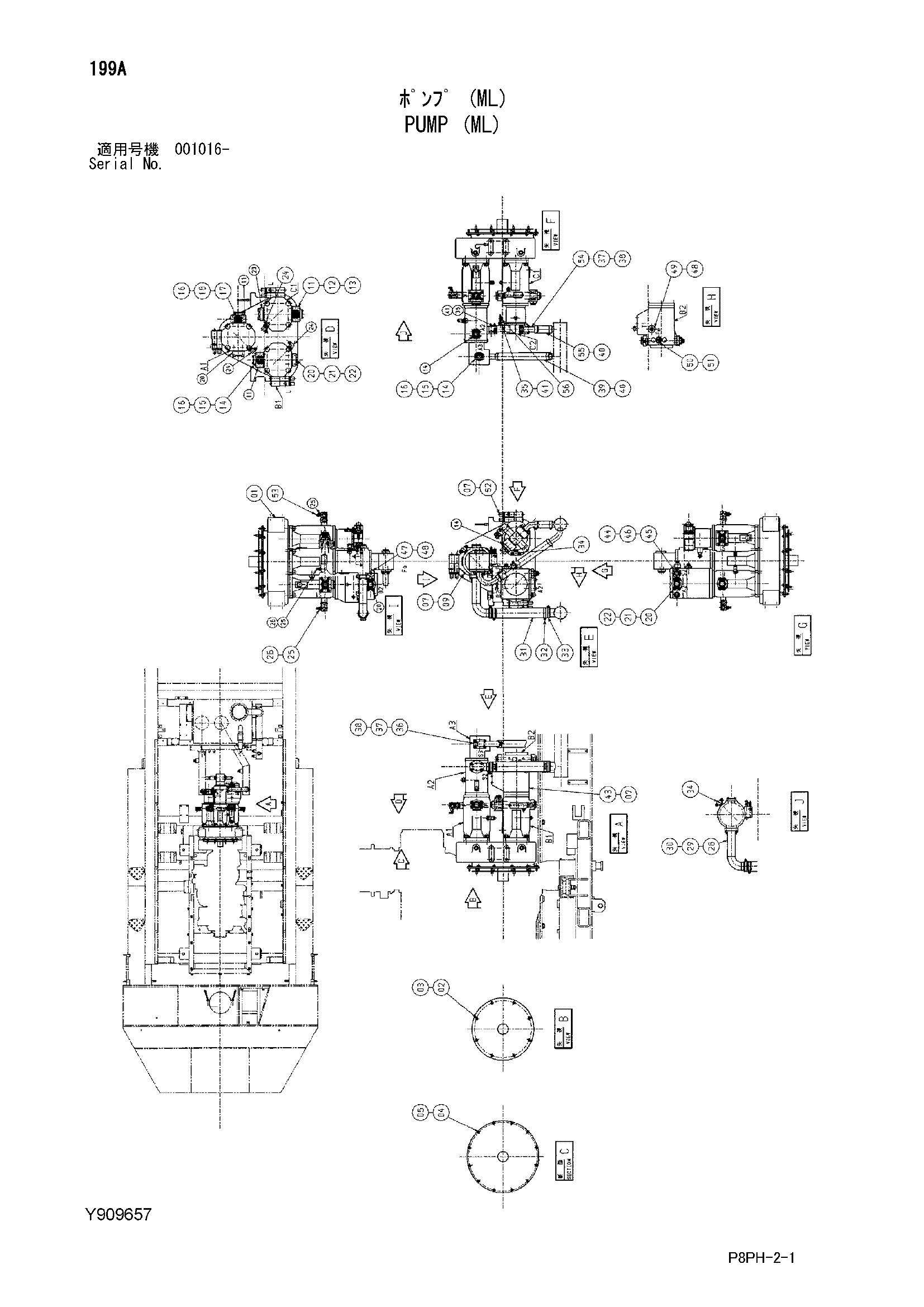

Заводская схема «Насос (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411260 | Насос привод (трипле) | 1 |
| 02 | 445338 | Болт с внутренним шестигранником | 8 |
| 03 | J219084 | Пружинная шайба | 8 |
| 04 | 4466599 | Болт | 12 |
| 05 | J219167 | Пружинная шайба | 12 |
| 07 | A590922 | Пружинная шайба | 12 |
| 09 | Y411161 | Насос | 1 |
| 11 | Y301739 | Коллектор SUC. | 3 |
| 12 | A811075 | Уплотнительное кольцо | 3 |
| 13 | J781260 | Болт с внутренним шестигранником | 12 |
| 14 | 962453 | Разъёмный фланец | 12 |
| 15 | 966993 | Уплотнительное кольцо | 6 |
| 16 | J781025 | Болт с внутренним шестигранником | 36 |
| 17 | 986910 | Разъёмный фланец | 6 |
| 18 | 971489 | Уплотнительное кольцо | 3 |
| 20 | 4089703 | Разъёмный фланец | 10 |
| 21 | 4508805 | Уплотнительное кольцо | 5 |
| 22 | J781445 | Болт с внутренним шестигранником | 20 |
| 24 | Y412613 | Угловой штуцер | 3 |
| 25 | Y413252 | Переходник S | 3 |
| 26 | A852322 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | Y802139 | Всасывающая трубка | 1 |
| 29 | A811060 | Уплотнительное кольцо | 1 |
| 30 | J781235 | Болт с внутренним шестигранником | 4 |
| 31 | 4213357 | Резиновый шланг | 1 |
| 32 | 4263764 | Хомут шланга | 2 |
| 33 | 4504491 | Хомут шланга | 2 |
| 34 | Y412616 | Тройник | 2 |
| 35 | 4304748 | Адаптер | 2 |
| 36 | Y802140 | Всасывающая трубка | 1 |
| 37 | A811050 | Уплотнительное кольцо | 2 |
| 38 | J781225 | Болт с внутренним шестигранником | 8 |
| 39 | Y412668 | Резиновый шланг | 1 |
| 40 | 4282474 | Хомут шланга | 4 |
| 41 | 4140470 | Уплотнительное кольцо | 2 |
| 43 | Y411162 | Поршневой насос | 1 |
| 44 | 4214444 | Адаптер | 1 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 45 | Y413172 | Переходник | 1 |
| 46 | Y412709 | Уплотнительное кольцо | 1 |
| 47 | Y412641 | Адаптер | 1 |
| 48 | Y412708 | Уплотнительное кольцо | 2 |
| 49 | Y412642 | Адаптер | 1 |
| 50 | Y413186 | Переходник | 1 |
| 51 | 4317612 | Адаптер | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | Y411163 | Поршневой насос | 1 |
| 53 | A852122 | Адаптер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | Y802141 | Всасывающая трубка | 1 |
| 55 | 4427550 | Резиновый шланг | 1 |
| 56 | 4252786 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
