Сервисный тормоз (PH) — HITACHI AR2000

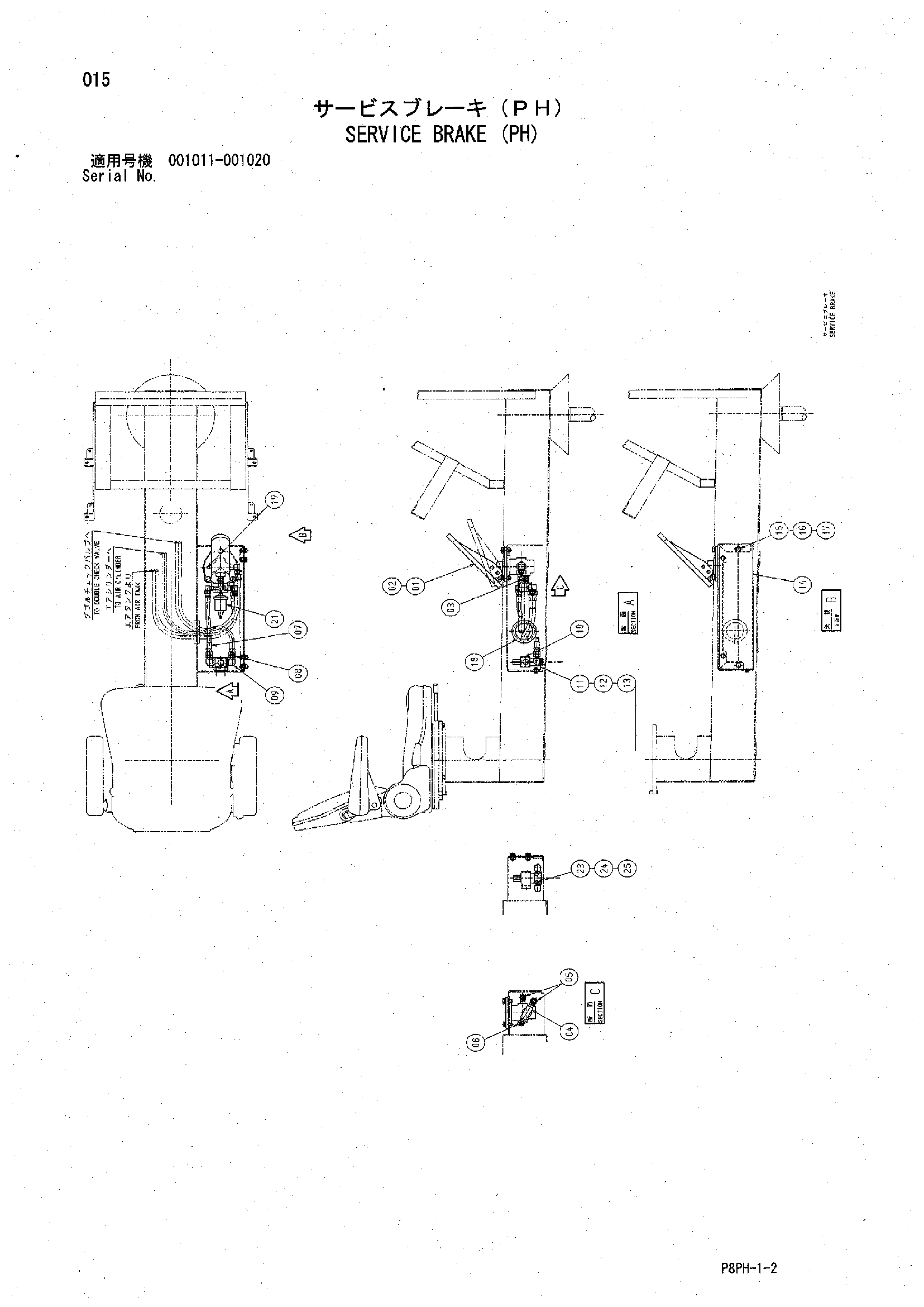

Заводская схема «Сервисный тормоз (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216550 | Тормозной клапан | 1 |
| 02 | J011025 | Болт с шайбой | 3 |
| 03 | 94-1702 | Адаптер | 1 |
| 04 | Y408905 | Дивидер | 1 |
| 05 | 4200315 | Угловой штуцер | 2 |
| 06 | 4154656 | Угловой штуцер | 1 |
| 07 | Y408915 | Шланг | 1 |
| 08 | 4154651 | Адаптер | 2 |
| 09 | 94-0630 | Угловой штуцер | 2 |
| 10 | Y410551 | Электромагнитный клапан | 1 |
| 11 | Y410550 | Кронштейн | 1 |
| 12 | J780510 | Болт с внутренним шестигранником | 2 |
| 13 | A590905 | Пружинная шайба | 2 |
| 14 | Y408911 | Крышка | 1 |
| 15 | J900820 | Болт | 4 |
| 16 | A590908 | Пружинная шайба | 4 |
| 17 | A590108 | Плоская шайба | 4 |
| 18 | 4087462 | Резиновая втулка | 1 |
| 19 | 94-2022 | Пробка | 1 |
| 21 | 4168339 | Блок | 1 |
| 23 | J900616 | Болт | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 25 | M500605 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
