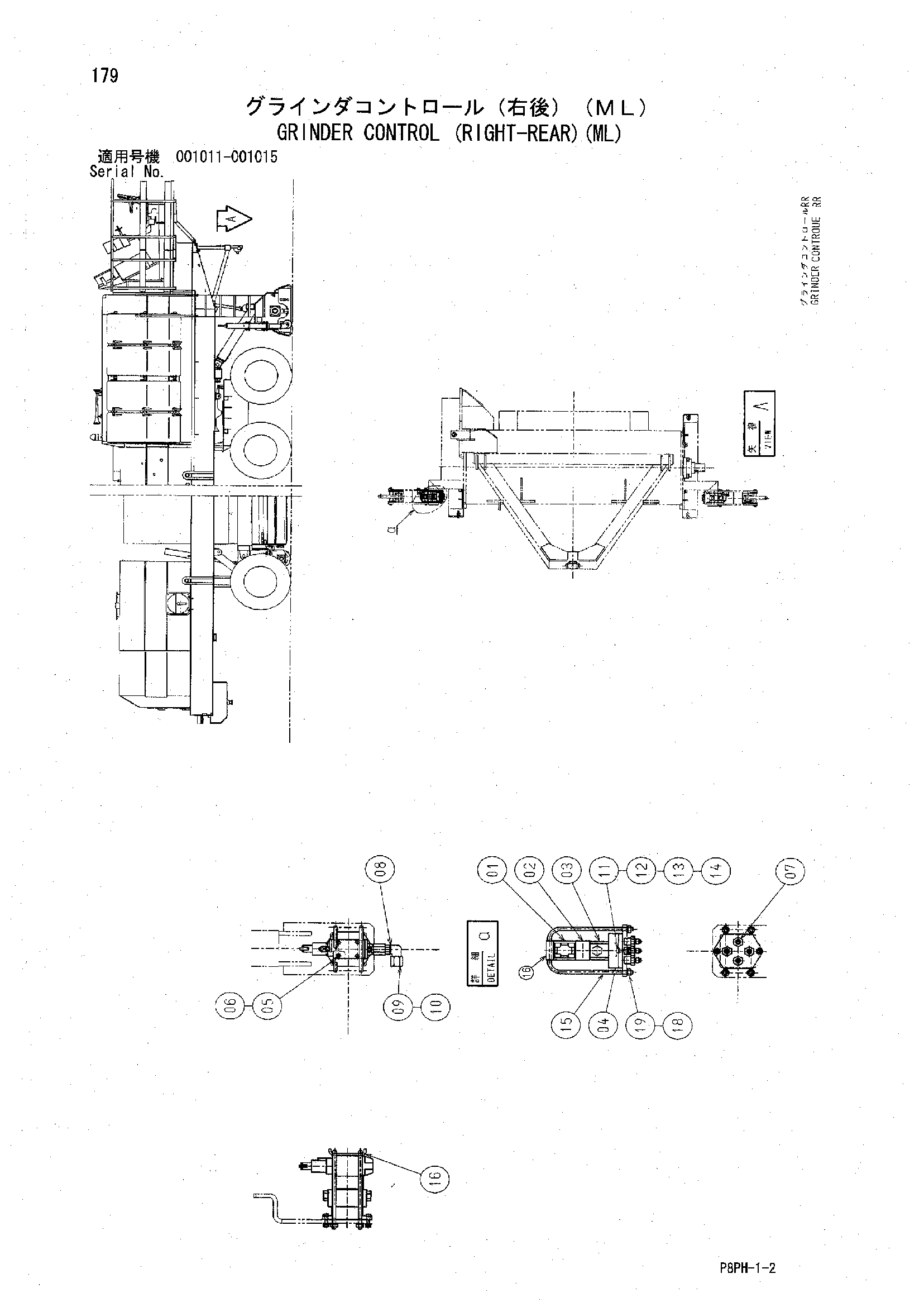

Гриндер управление (ригхт-реар)(ML) — HITACHI AR2000
Заводская схема «Гриндер управление (ригхт-реар)(ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 88-0081 | Клапан директионал | 1 |
| 02 | 88-0078 | Челночный клапан | 1 |
| 03 | 88-0077 | Обратный клапан | 1 |
| 04 | Y410334 | Дополнительный пластина | 1 |
| 05 | M340502 | Болт с внутренним шестигранником | 4 |
| 06 | A590905 | Пружинная шайба | 4 |
| 07 | 4215649 | Адаптер | 4 |
| 08 | 88-2012 | Угловой штуцер | 1 |
| 09 | 88-2001 | Гайка | 1 |
| 10 | 88-2062 | Переходник | 1 |
| 11 | J780625 | Болт с внутренним шестигранником | 2 |
| 12 | A590106 | Плоская шайба | 2 |
| 13 | A590906 | Пружинная шайба | 2 |
| 14 | M500605 | Гайка | 2 |
| 15 | Y410353 | U-образный болт | 2 |
| 16 | Y410354 | Пластина | 1 |
| 18 | A590908 | Пружинная шайба | 4 |
| 19 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
