Лигхтинг (PH) — HITACHI AR2000

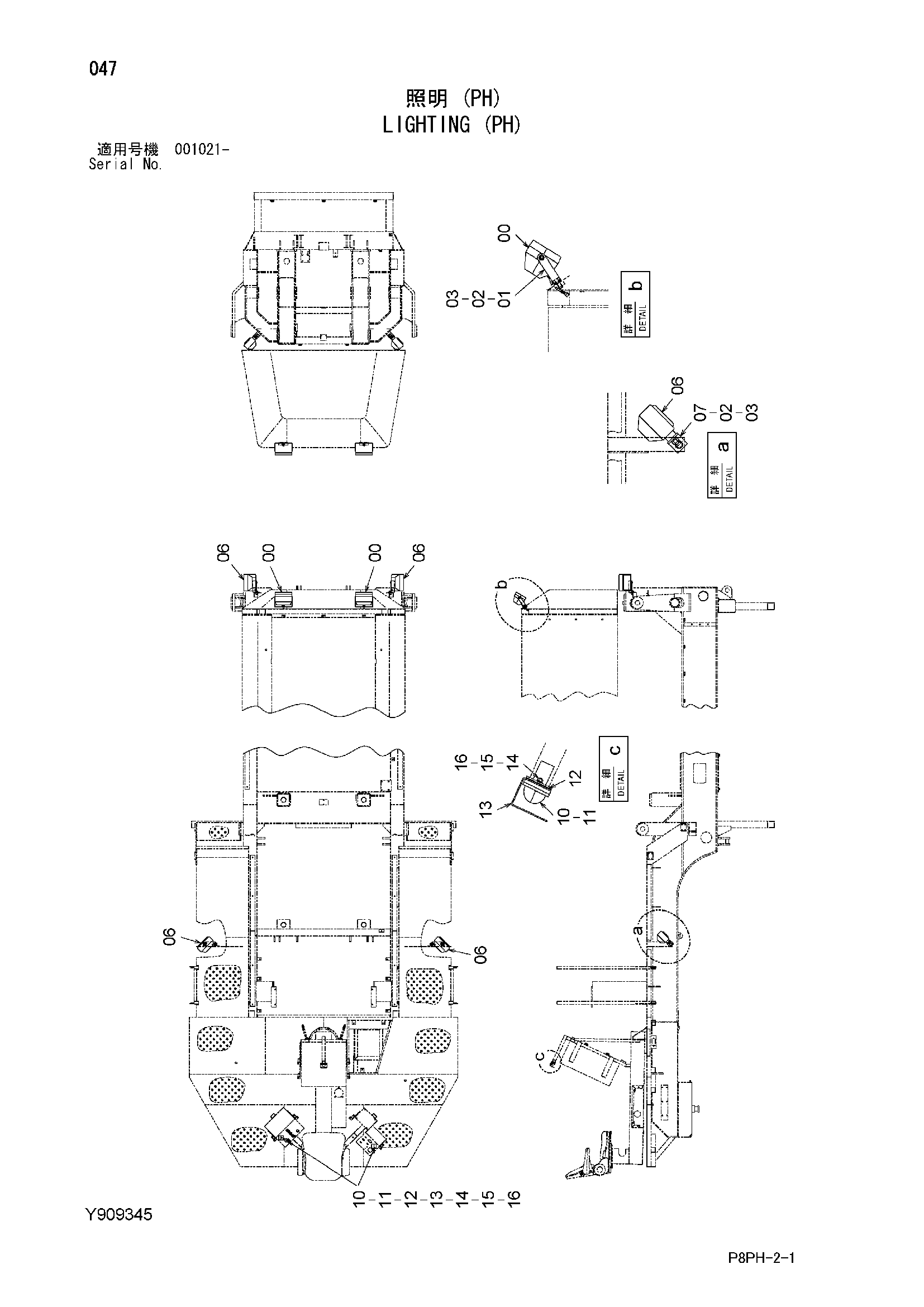

Заводская схема «Лигхтинг (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y403961 | Фара | 2 |
| 01 | Y411503 | Кронштейн | 2 |
| 02 | J901430 | Болт | 6 |
| 03 | A590114 | Плоская шайба | 6 |
| 06 | 4336570 | Фара | 4 |
| 06A | 4326801 | Ленс блок | 1 |
| 06B | 4326802 | Рама | 1 |
| 06C | 4285648 | Лампа | 1 |
| 06D | 4326803 | Прокладка | 1 |
| 06E | 4307026 | Шайба | 1 |
| 06F | 4307027 | Винт | 1 |
| 06G | A590114 | Плоская шайба | 1 |
| 06H | A590914 | Пружинная шайба | 1 |
| 06I | J952014 | Гайка | 1 |
| 07 | 4224631 | Кронштейн | 4 |
| 10 | 4426886 | Фонарь | 3 |
| 11 | Y414842 | Резиновая прокладка | 3 |
| 12 | Y415136 | Резиновая прокладка | 3 |
| 13 | Y415170 | Крышка | 3 |
| 14 | A590104 | Плоская шайба | 6 |
| 15 | A590904 | Пружинная шайба | 6 |
| 16 | M500403 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
