Ларге боттле защита (ML) — HITACHI AR2000

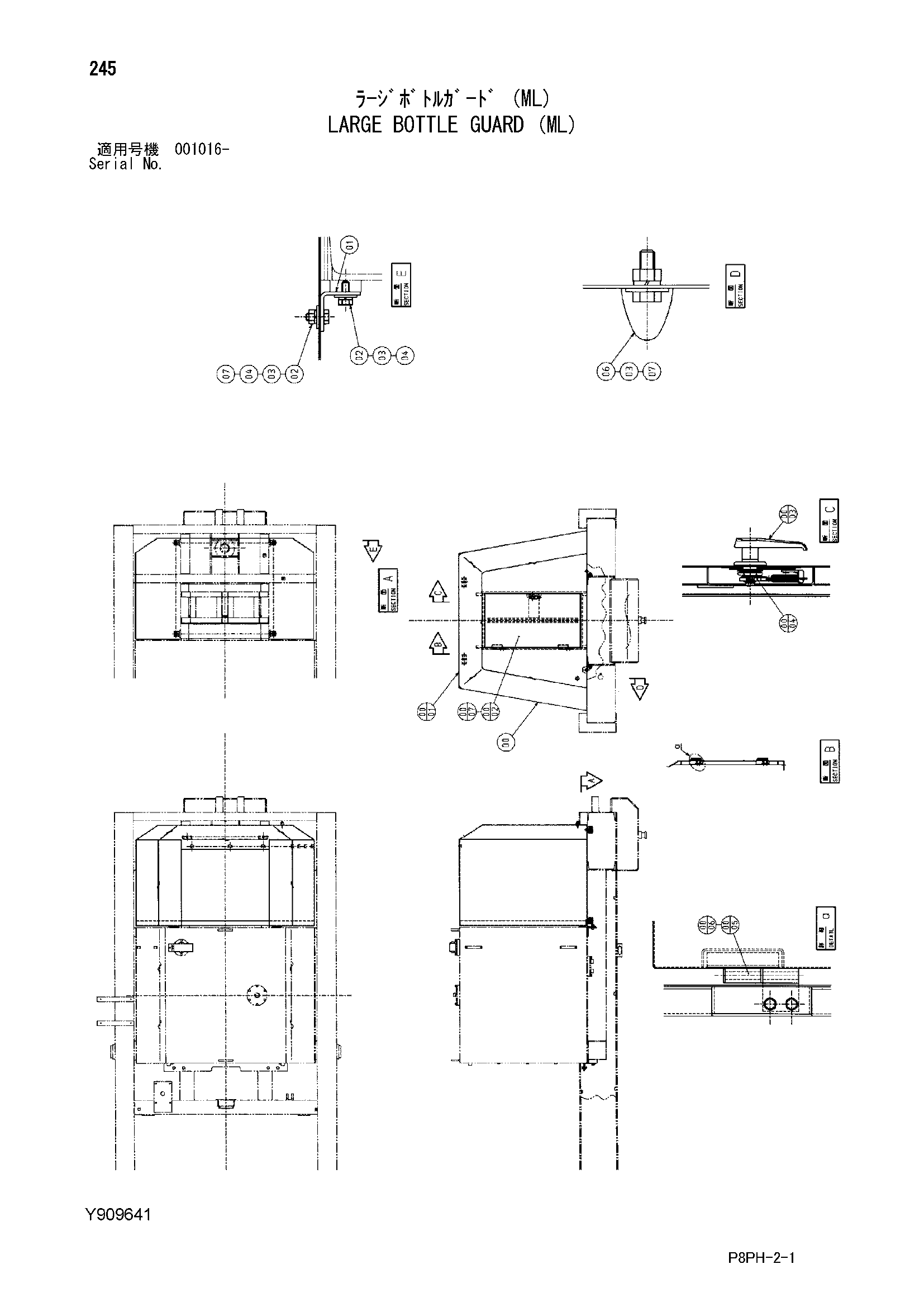

Заводская схема «Ларге боттле защита (ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y412697 | Ларге боттле защита | 1 |
| 0001 | Y600528 | Ларге боттле защита | 1 |
| 0002 | Y700917 | Левый дверь | 1 |
| 0003 | Y411669 | Рукоятка дверь | 1 |
| 0004 | Y411721 | Раткх | 1 |
| 0005 | Y411623 | Петля | 2 |
| 0006 | J260825 | Болт с шайбой | 4 |
| 0006A | J900825 | Болт | 1 |
| 0006B | A590108 | Плоская шайба | 1 |
| 0007 | Y412690 | Резиновая прокладка | 1 |
| 01 | Y412698 | Кронштейн | 4 |
| 02 | J901025 | Болт | 8 |
| 03 | A590910 | Пружинная шайба | 9 |
| 04 | J217083 | Шайба | 8 |
| 06 | 4204586 | Ограничитель | 1 |
| 07 | J950010 | Гайка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
