Воздушный бак (MX) — HITACHI AR2000

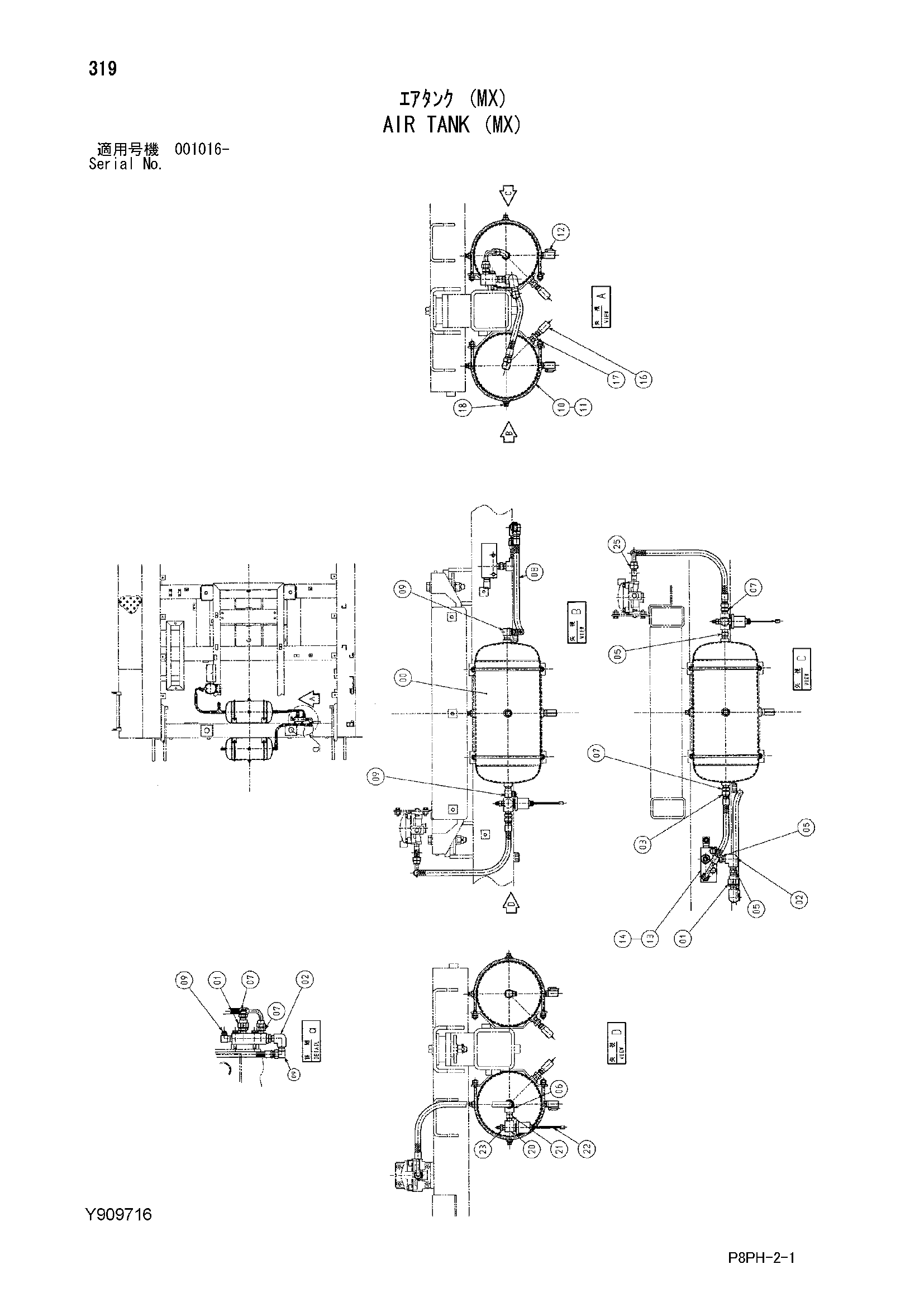

Заводская схема «Воздушный бак (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216547 | Бак воздушный | 2 |
| 01 | Y408794 | Обратный клапан | 2 |
| 02 | 94-0617 | Угловой штуцер | 2 |
| 03 | 4417398 | Шланг | 1 |
| 05 | 94-1703 | Адаптер | 3 |
| 06 | 94-0662 | Тройник | 1 |
| 07 | 4221287 | Адаптер | 4 |
| 08 | 4305005 | Шланг | 1 |
| 09 | 4154658 | Угловой штуцер | 4 |
| 10 | Y409049 | U-образный болт | 4 |
| 11 | J950010 | Гайка | 16 |
| 12 | 4216548 | Клапан дренажный | 2 |
| 13 | Y301818 | Блок | 1 |
| 14 | J271060 | Болт с шайбой | 2 |
| 14A | J901060 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 986952 | Клапан защитный | 2 |
| 17 | 94-1608 | Переходник | 2 |
| 18 | 94-2024 | Пробка | 4 |
| 20 | Y412420 | Дивидер | 1 |
| 21 | 94-1902 | Адаптер | 1 |
| 22 | 4168339 | Блок | 1 |
| 23 | 4215649 | Адаптер | 1 |
| 25 | 4283023 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
