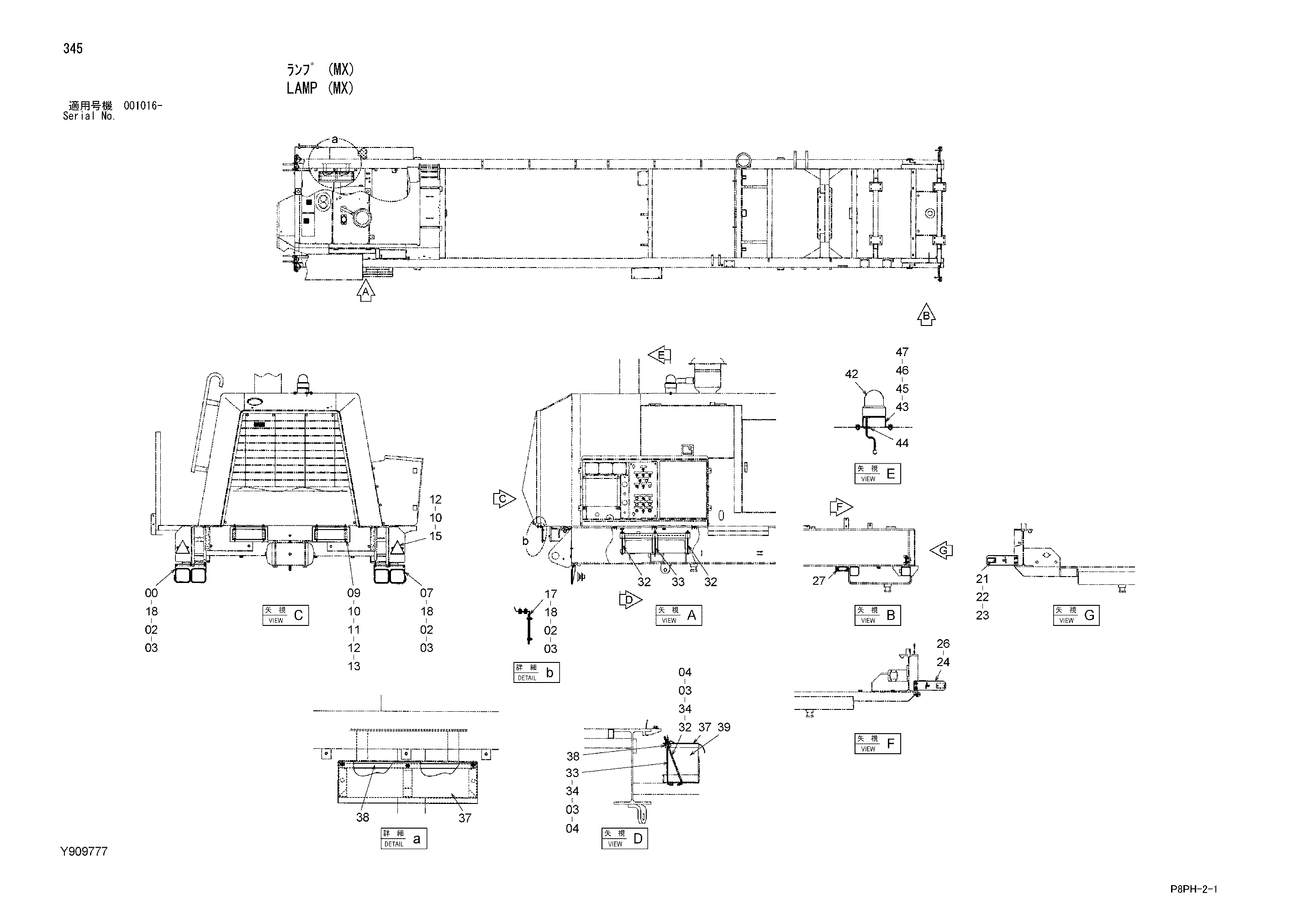

Фонарь (MX) — HITACHI AR2000

Заводская схема «Фонарь (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y410430	Фонарь таил (левый)	1
02	A590908	Пружинная шайба	12
03	A590108	Плоская шайба	18
04	M500807	Гайка	6
07	Y410429	Фонарь таил (правый)	1
09	Y410427	Рефлектор	1
10	M430620	Винт	12
11	A590906	Пружинная шайба	8
12	A590106	Плоская шайба	20
13	M500605	Гайка	8
15	Y410428	Рефлектор	2
17	Y410446	Кронштейн	4
18	J900820	Болт	12
21	Y410426	Фонарь клеаранке	2
22	A590104	Плоская шайба	4
23	M500403	Гайка	4
24	Y971419	Кронштейн	2
26	J271020	Болт с шайбой	4
26A	J901020	Болт	1
26B	J222010	Шайба	1
27	Y403964	Фонарь боковой	2
32	4305880	Болт	2
32	Y414252	Болт	2
33	4338536	Болт	1
33	Y414251	Болт	1
34	M570008	Гайка винг	3
37	Y410284	Резиновая прокладка	1
37	Y414253	Резиновая прокладка	1
38	9745586	Держатель	1
38	Y971601	Держатель	1
39	4187027	Аккумулятор	2
39	4628452	Аккумулятор	2
42	4310604	Патлите	1
43	Y407719	Кронштейн	1
44	94-2816	Резиновая втулка	2
45	J901020	Болт	2
46	A590910	Пружинная шайба	2
47	J950010	Гайка	2

Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
