Бункер енкодер (MX) — HITACHI AR2000

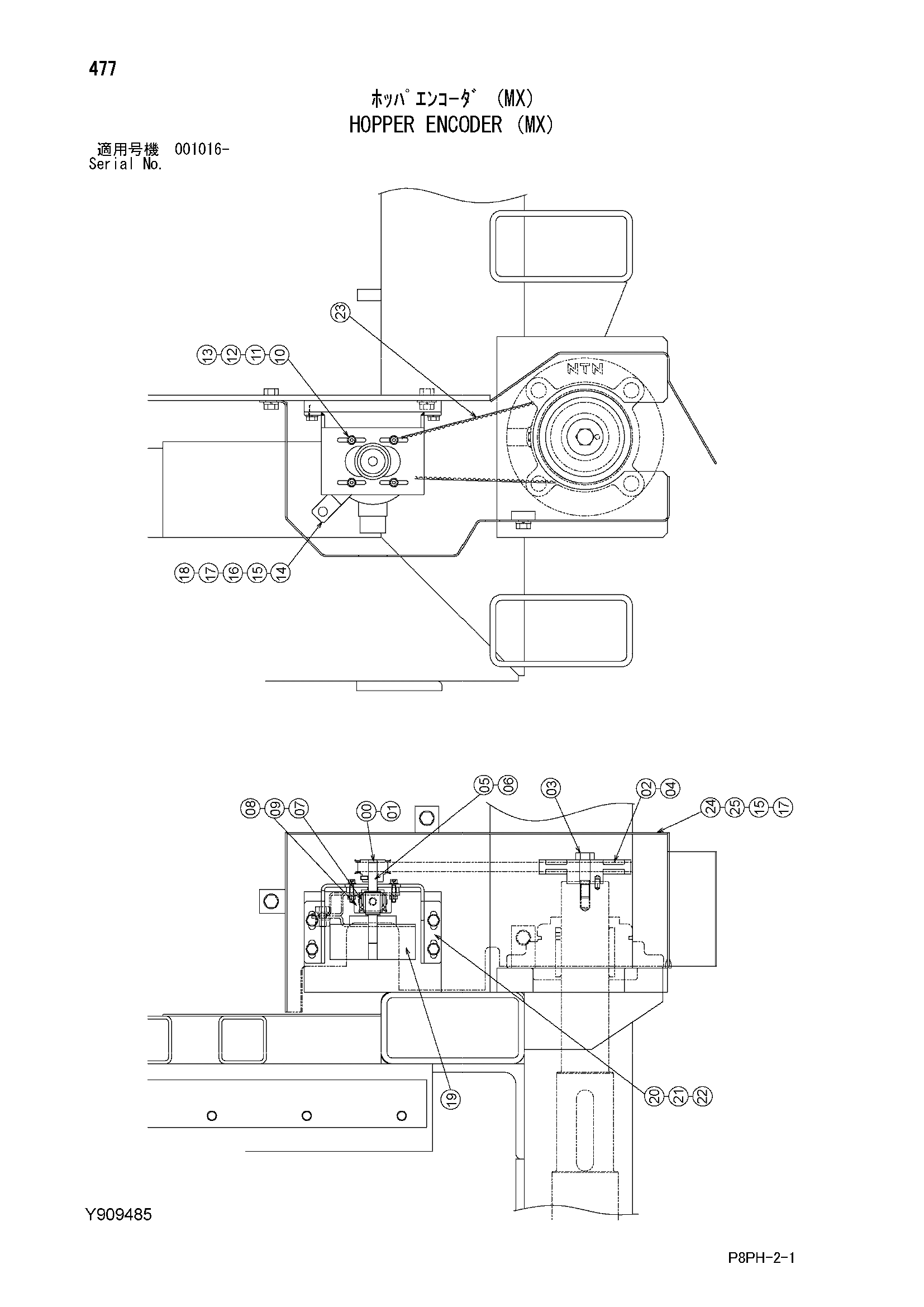

Заводская схема «Бункер енкодер (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y410205 | Колесо привод | 1 |
| 01 | Y410215 | Установочный винт | 1 |
| 02 | Y410336 | Колесо привод | 1 |
| 03 | M321140 | Болт реамер | 1 |
| 04 | J400510 | Установочный штифт | 1 |
| 05 | Y410501 | Вал | 1 |
| 06 | Y410513 | Стопорное кольцо | 1 |
| 07 | Y410512 | Подшипник | 1 |
| 08 | 443946 | Стопорное кольцо | 1 |
| 09 | Y410500 | Корпус | 1 |
| 10 | J780420 | Болт с внутренним шестигранником | 4 |
| 11 | A590104 | Плоская шайба | 4 |
| 12 | A590904 | Пружинная шайба | 4 |
| 13 | M500403 | Гайка | 4 |
| 14 | Y410499 | Кронштейн | 1 |
| 15 | J900816 | Болт | 4 |
| 16 | A590108 | Плоская шайба | 1 |
| 17 | A590908 | Пружинная шайба | 4 |
| 18 | M500807 | Гайка | 1 |
| 19 | Y411792 | Енкодер | 1 |
| 20 | Y802274 | Кронштейн | 1 |
| 21 | J900612 | Болт | 4 |
| 22 | A590906 | Пружинная шайба | 4 |
| 23 | Y412976 | Ремень | 1 |
| 24 | Y700993 | Крышка | 1 |
| 25 | Y413074 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
