Топливный трубка (PH) — HITACHI AR2000

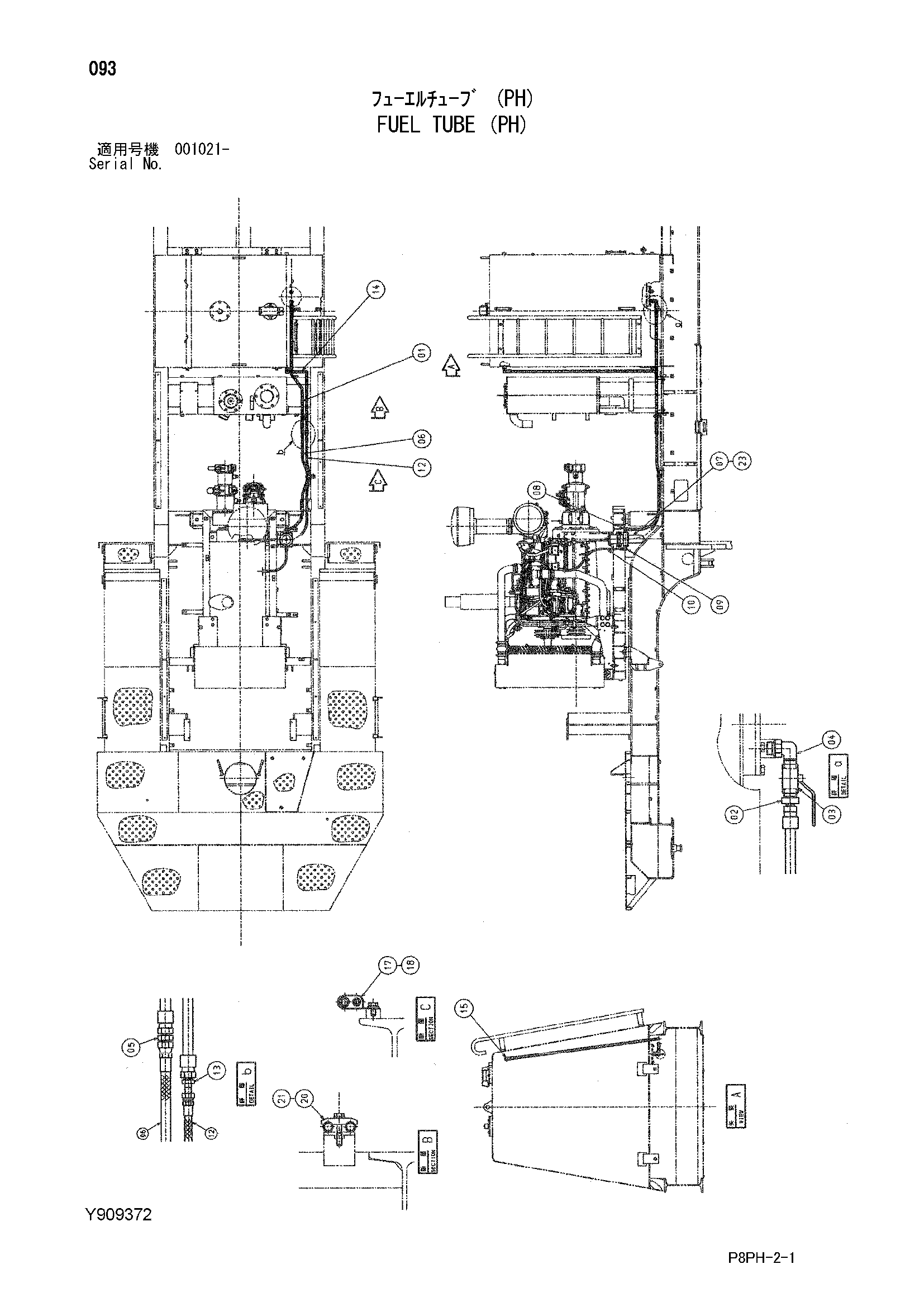

Заводская схема «Топливный трубка (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y971316 | Трубка | 1 |
| 02 | 4317015 | Адаптер | 1 |
| 03 | 94-4029 | Кран | 1 |
| 04 | 4174588 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4277889 | Адаптер | 1 |
| 06 | Y411506 | Шланг | 1 |
| 07 | Y409587 | Топливный фильтр | 1 |
| 08 | 4154658 | Угловой штуцер | 1 |
| 09 | 4207744 | Угловой штуцер | 1 |
| 10 | Y411507 | Шланг | 1 |
| 12 | Y411508 | Шланг | 1 |
| 13 | 4354585 | Адаптер | 1 |
| 14 | Y971317 | Трубка | 1 |
| 15 | 4353073 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4192034 | Зажим | 1 |
| 18 | J271020 | Болт с шайбой | 1 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4053593 | Хомут трубки | 1 |
| 21 | J271060 | Болт с шайбой | 1 |
| 21A | J901060 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | J260814 | Болт с шайбой | 2 |
| 23A | J900814 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
