Хеатинг система рама (MX) — HITACHI AR2000

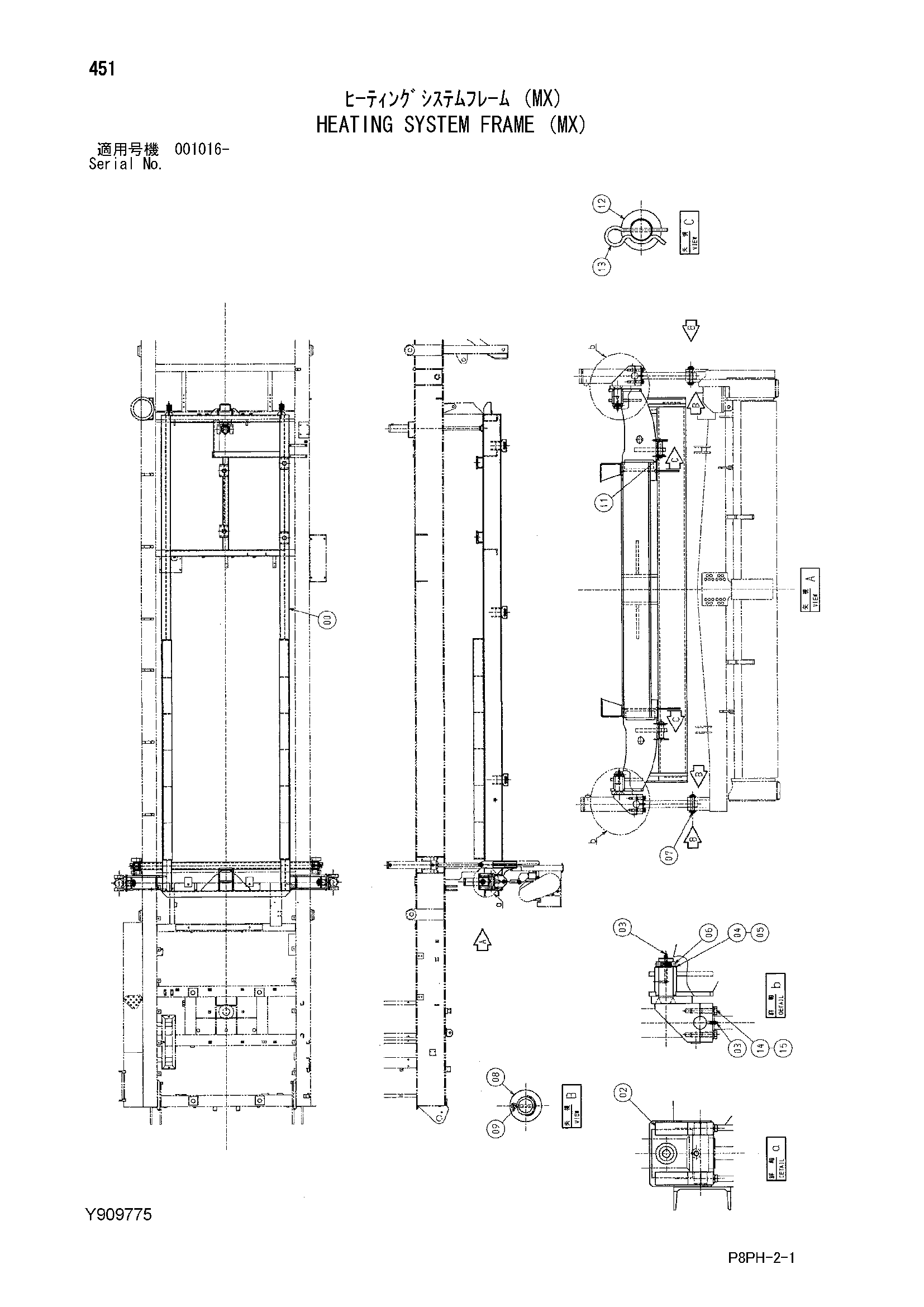

Заводская схема «Хеатинг система рама (MX)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y600533 | Рама | 1 |
| 02 | Y802131 | Кронштейн | 2 |
| 03 | J75481 | Пресс-маслёнка | 6 |
| 04 | Y410823 | Регулировочная шайба | 2 |
| 05 | Y412451 | Регулировочная шайба | 4 |
| 06 | Y971423 | Хомут | 2 |
| 07 | Y412450 | Палец | 2 |
| 08 | A590124 | Плоская шайба | 4 |
| 09 | A764040 | Шплинт | 4 |
| 11 | Y970973 | Палец комп/ | 2 |
| 12 | A590130 | Плоская шайба | 2 |
| 13 | 4080985 | Стопорный палец | 2 |
| 14 | A590916 | Пружинная шайба | 8 |
| 15 | J921680 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
