Двигатель (PH) — HITACHI AR2000

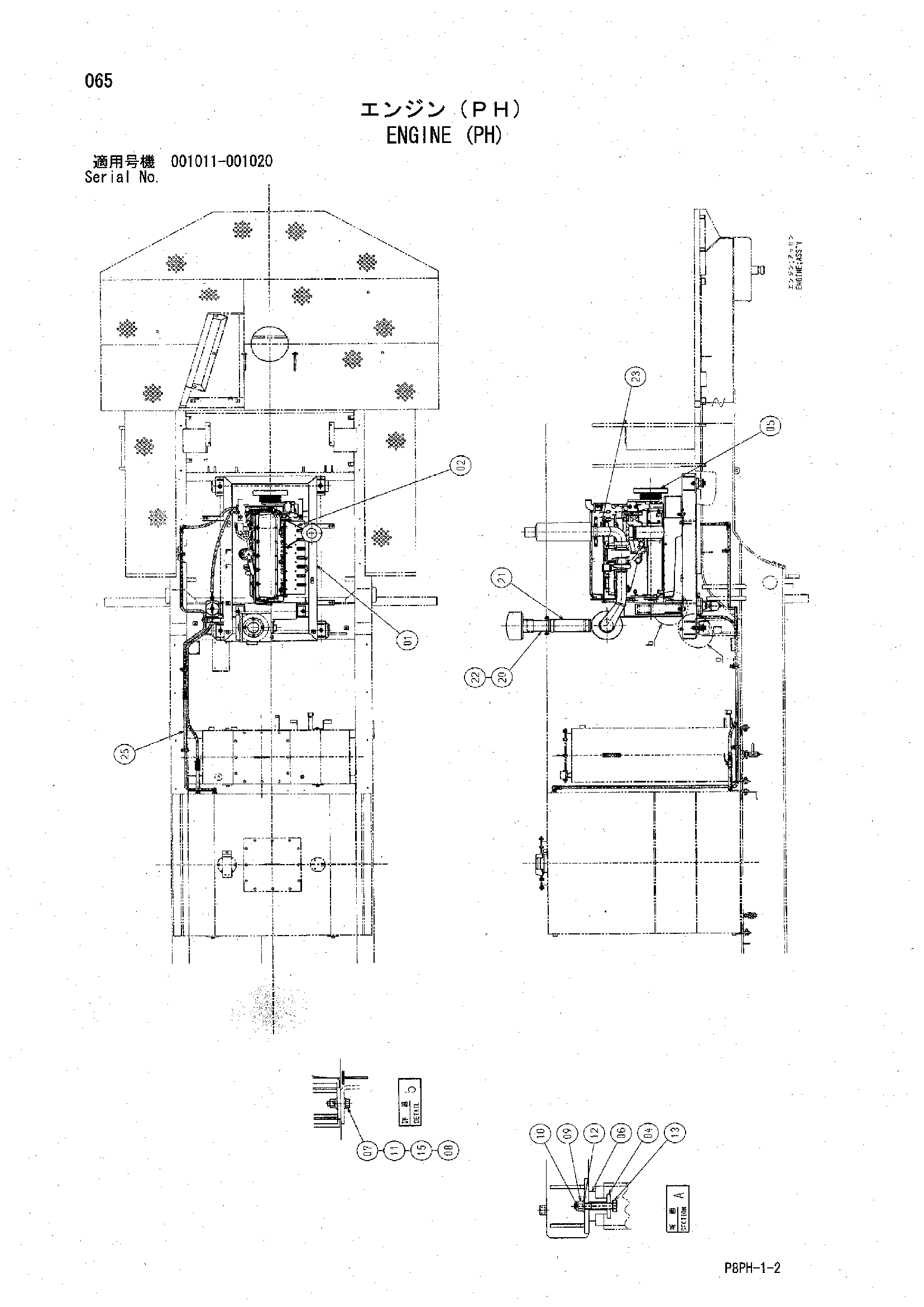

Заводская схема «Двигатель (PH)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y700742 | Двигатель рама | 1 |
| 04 | Y408956 | Пластина | 4 |
| 05 | 88-0010 | Двигатель | 1 |
| 06 | 88-0700 | Резиновая прокладка | 4 |
| 07 | J921655 | Болт | 4 |
| 08 | J950016 | Гайка | 4 |
| 09 | M641821 | Корончатая гайка | 4 |
| 10 | A764036 | Шплинт | 4 |
| 11 | J222016 | Шайба | 8 |
| 12 | J222018 | Шайба | 4 |
| 13 | Y409271 | Болт | 4 |
| 15 | A590916 | Пружинная шайба | 4 |
| 20 | Y801909 | Переходник | 1 |
| 21 | Y410630 | Воздушный шланг | 1 |
| 22 | J021025 | Болт с шайбой | 4 |
| 23 | Y970914 | Выпускной трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
