Клапан блок (VB3)(ML) — HITACHI AR2000

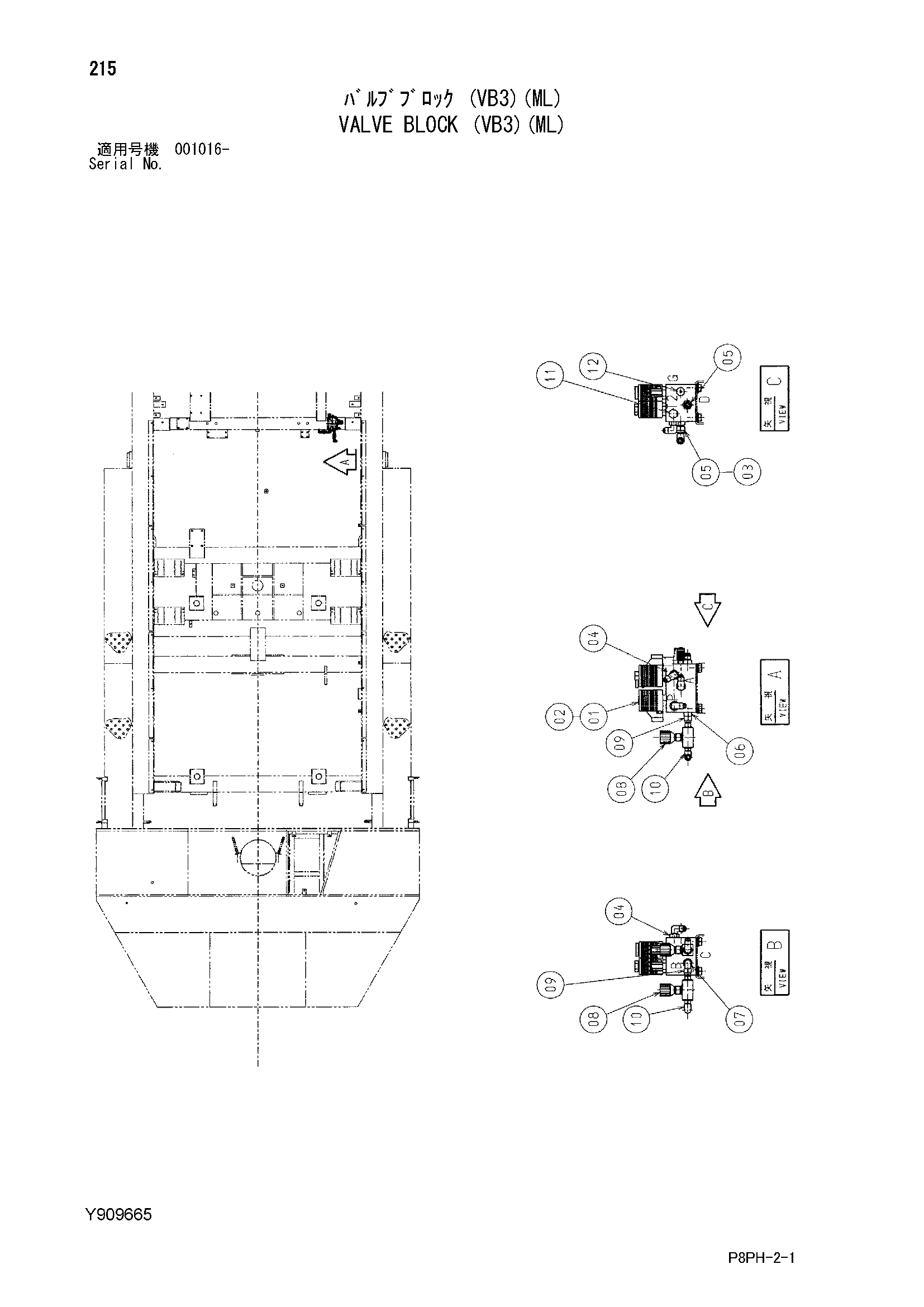

Заводская схема «Клапан блок (VB3)(ML)» для HITACHI AR2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y411296 | Блок клапан | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | Y412834 | Угловой штуцер | 1 |
| 04 | 4277654 | Угловой штуцер | 2 |
| 04A | R26448R | Уплотнительное кольцо | 1 |
| 05 | 4278867 | Адаптер | 2 |
| 05A | R26448R | Уплотнительное кольцо | 1 |
| 06 | 4278866 | Адаптер | 1 |
| 06A | R26448R | Уплотнительное кольцо | 1 |
| 07 | 4277653 | Угловой штуцер | 1 |
| 07A | R26448R | Уплотнительное кольцо | 1 |
| 08 | Y411187 | Клапан неедле | 2 |
| 09 | Y411671 | Адаптер | 2 |
| 10 | 4278239 | Угловой штуцер | 2 |
| 10A | 4510185 | Уплотнительное кольцо | 1 |
| 11 | 4174545 | Пробка | 1 |
| 11A | R26448R | Уплотнительное кольцо | 1 |
| 12 | Y412545 | Адаптер указатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI AR2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
