052: Масляные и вакуумные трубопроводы двигателя — HITACHI 870G LC

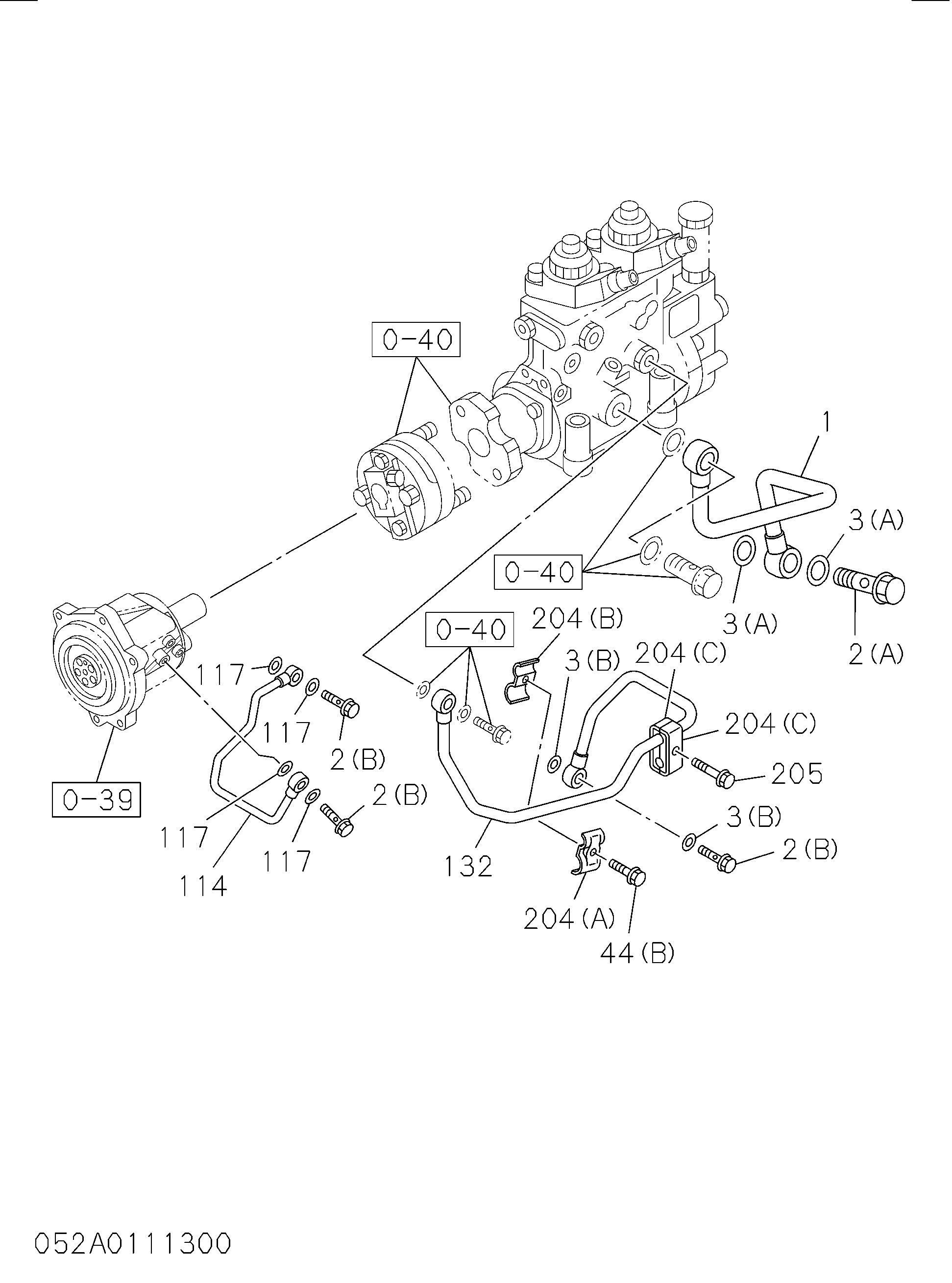

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI 870G LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8976109110 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 002(A) | 1096750860 | Болт проушина, масляный трубка | 1 |
| 002(B) | 8973722380 | Болт проушина, масляный трубка | 3 |
| 002(C) | 8973882950 | Болт проушина, масляный трубка | 1 |
| 002(D) | 8980378260 | Болт проушина, масляный трубка | 1 |
| 003(A) | 1096301410 | Прокладка проушина болт, масляный трубка | 2 |
| 003(B) | 1096300830 | Прокладка проушина болт, масляный трубка | 2 |
| 003(C) | 9095714120 | Прокладка проушина болт, масляный трубка | 2 |
| 003(D) | 1096300840 | Прокладка проушина болт, масляный трубка | 2 |
| 040(A) | 0280508400 | Болт масляный трубка | 2 |
| 040(B) | 0287510250 | Болт масляный трубка | 2 |
| 044(A) | 0280506350 | Болт зажим, масляный трубка | 2 |
| 044(B) | 0505406250 | Болт зажим, масляный трубка | 1 |
| 048(A) | 1097012311 | Зажим масляный трубка | 2 |
| 048(B) | 1097012651 | Зажим масляный трубка | 2 |
| 063 | 8981491000 | Трубка масляный, турбокомпрессор подающий | 1 |
| 114 | 1133136420 | Трубка в сборе масляный, корпус | 1 |
| 117 | 1096300830 | Прокладка соединение, масляный трубка | 4 |
| 132 | 8981491010 | Трубка в сборе масляный, впрыск насос подающий | 1 |
| 147 | 8943993990 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149 | 1133140240 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 1096234500 | Прокладка масляный трубка TO C/BL | 1 |
| 204(A) | 1097005470 | Зажим масляный трубка | 1 |
| 204(B) | 1097005500 | Зажим масляный трубка | 1 |
| 204(C) | 1097011321 | Зажим масляный трубка | 2 |
| 205 | 0280506300 | Болт зажим | 1 |
| 315 | 1096232990 | Прокладка масляный заливная горловина | 1 |
| 384 | 1133452160 | Кронштейн зажим, масляный трубка, турбокомпрессор | 1 |
| 448 | 1117412801 | Заливная горловина масляный | 1 |
| 449 | 0280508160 | Болт масляный заливная горловина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 870G LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
