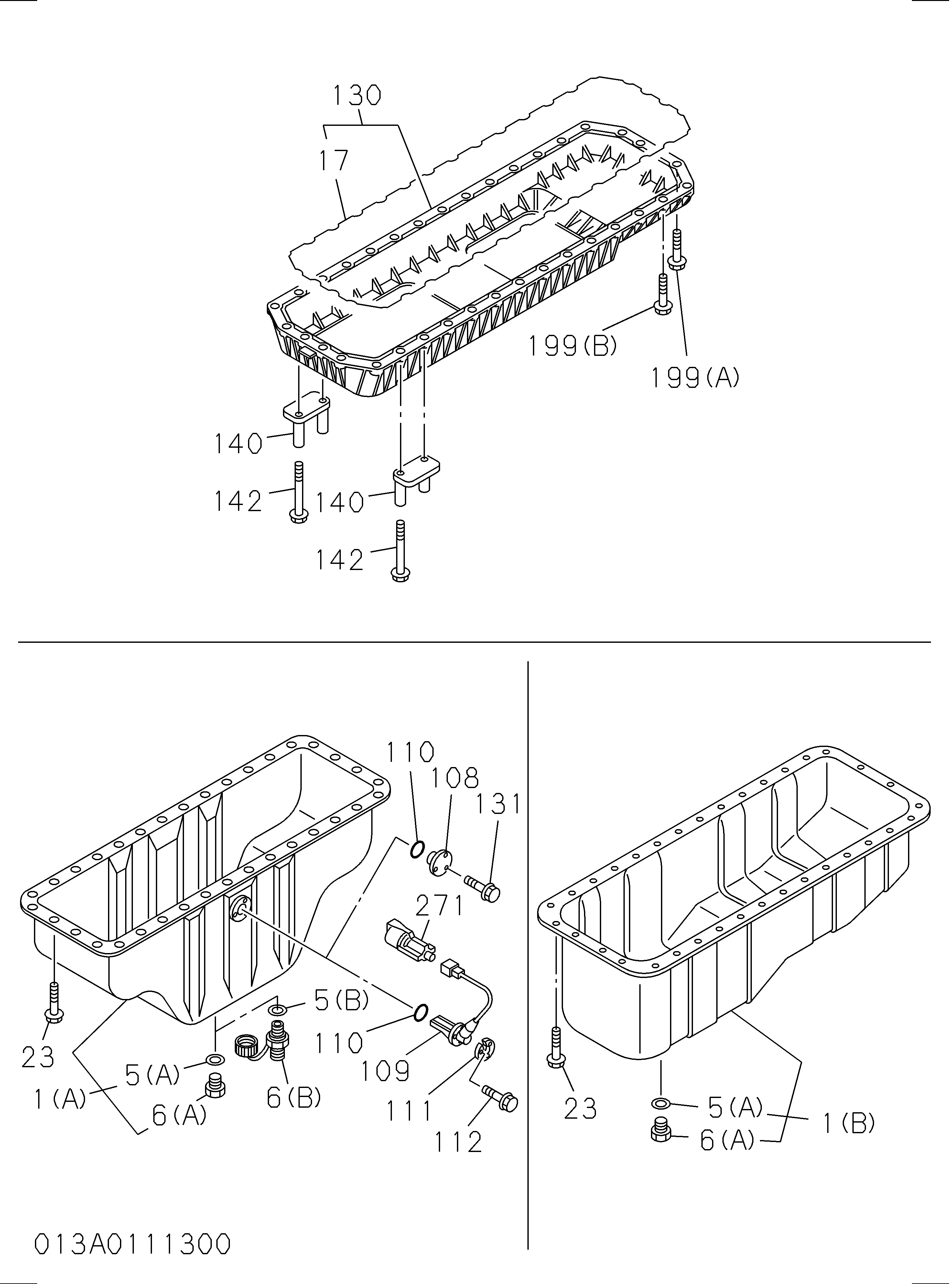

013: Масляный поддон и щуп уровня масла — HITACHI 870G LC
Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI 870G LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1113609170 | Поддон в сборе масляный | 1 |
| 002 | 1117604501 | Указатель масляный уровень | 1 |
| 005(A) | 1096230580 | Прокладка пробка, масляный дренажный | 1 |
| 005(B) | 1096300900 | Прокладка пробка, масляный дренажный | 1 |
| 006(A) | 1096040220 | Пробка масляный дренажный | 1 |
| 006(B) | 1096801060 | Пробка масляный дренажный | 1 |
| 008(B) | 8981491020 | Трубка направляющая, масляный указатель уровня | 1 |
| 010 | 0281510200 | Болт направляющая трубка | 1 |
| 012 | 8980281760 | Кронштейн трубка, масляный указатель уровня | 1 |
| 017 | 8980630320 | Прокладка масляный поддон | 1 |
| 023 | 0506408250 | Болт масляный поддон | 34 |
| 044 | 1096040980 | Пробка | 1 |
| 109 | 8971312230 | Выключатель масляный уровень | 1 |
| 110 | 1096233550 | Прокладка SW, масляный уровень | 1 |
| 111 | 5113690720 | Проставка SW, масляный уровень | 1 |
| 112 | 0506406280 | Болт SW, масляный уровень | 3 |
| 130 | 8980900130 | Проставка дист, масляный поддон | 1 |
| 139 | 8941236231 | Прокладка масляный заливная горловина | 1 |
| 140 | 1154196840 | Кронштейн масляный поддон | 2 |
| 142 | 0281560110 | Болт кронштейн, масляный поддон | 4 |
| 188 | 0280510200 | Болт кронштейн, трубка | 1 |
| 199(A) | 0281510500 | Болт проставка | 4 |
| 199(B) | 0281510350 | Болт проставка | 28 |
| 271 | 1812297530 | Колпачок масляный поддон дренажный трубка | 1 |
| 277 | 8941332075 | Колпачок масляный заливная горловина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 870G LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
