050: Масляный радиатор и масляный фильтр — HITACHI 870G LC

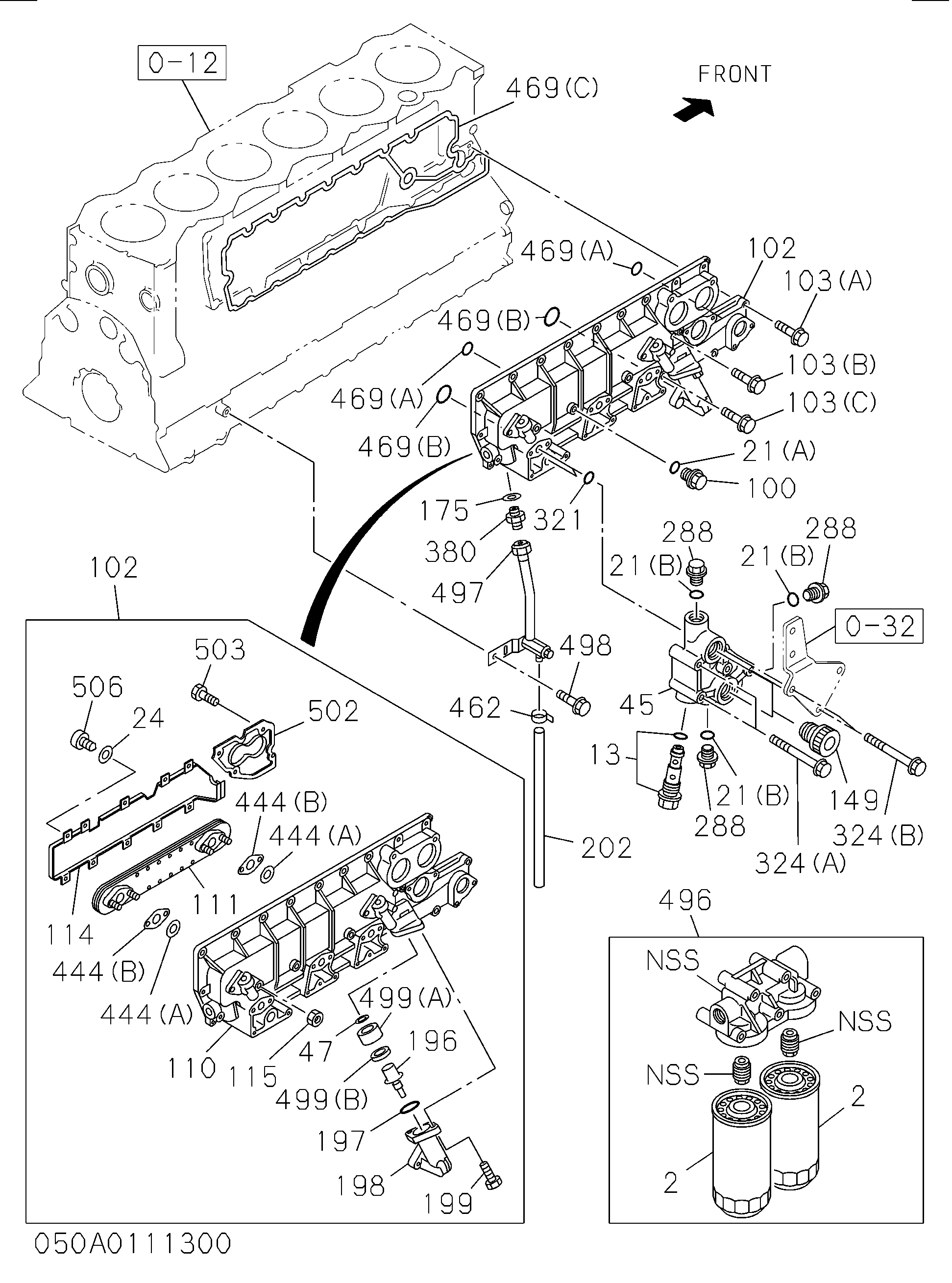

Заводская схема «050: Масляный радиатор и масляный фильтр» для HITACHI 870G LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 1132402322 | Элемент масляный фильтр | 2 |
| 013 | 1132690090 | Клапан предохранительный | 1 |
| 021(A) | 1096301410 | Прокладка пробка | 1 |
| 021(B) | 1096231790 | Прокладка пробка | 3 |
| 024 | 8980229840 | Шайба водяной направляющая | 10 |
| 045 | 1133412310 | Крышка масляный порт | 1 |
| 047 | 1217790010 | Кольцо уплотнение, термостатический клапан | 1 |
| 100 | 9098621560 | Пробка масляный радиатор | 1 |
| 102 | 8980210405 | Радиатор в сборе масляный | 1 |
| 103(A) | 0281510300 | Болт масляный радиатор | 17 |
| 103(B) | 8943445401 | Болт масляный радиатор | 8 |
| 103(C) | 0281560110 | Болт масляный радиатор | 1 |
| 110 | 1217210985 | Корпус корпус, масляный радиатор | 1 |
| 111 | 8980229751 | Коре масляный радиатор | 1 |
| 114 | 1217290861 | Пластина баффле, масляный радиатор | 1 |
| 115 | 0911801100 | Гайка элемент | 4 |
| 149 | 1096051231 | Пробка | 2 |
| 175 | 1096300870 | Прокладка дренажный | 1 |
| 196 | 1217700040 | Термостат масляный радиатор | 1 |
| 197 | 1096234190 | Прокладка термостат | 1 |
| 198 | 1217260532 | Соединение термостат | 1 |
| 199 | 0506410350 | Болт соединение, термостат | 2 |
| 202 | 9099147010 | Шланг водяной, водяной дренажный | 1 |
| 288 | 1096040230 | Пробка масляный дренажный | 3 |
| 321 | 1096234790 | Прокладка масляный фильтр TO C/BL | 2 |
| 324(A) | 0281510800 | Болт крышка, масляный порт | 2 |
| 324(B) | 0281510900 | Болт крышка, масляный порт | 2 |
| 380 | 1096600111 | Разъём водяной | 1 |
| 444(A) | 8976066400 | Прокладка элемент TO корпус | 2 |
| 444(B) | 8976066410 | Прокладка элемент TO корпус | 2 |
| 462 | 5097070041 | Зажим шланг, дренажный | 1 |
| 469(A) | 1096234780 | Прокладка масляный радиатор TO C/BL | 2 |
| 469(B) | 1096234790 | Прокладка масляный радиатор TO C/BL | 2 |
| 469(C) | 1112192050 | Прокладка масляный радиатор TO C/BL | 1 |
| 496 | 1132010192 | Фильтр в сборе масляный | 1 |
| 497 | 1137214963 | Трубка водяной дренажный | 1 |
| 498 | 0281510200 | Болт водяной трубка | 1 |
| 499(A) | 1217290854 | Опора термостат | 1 |
| 499(B) | 1217290941 | Опора термостат | 1 |
| 502 | 1217220400 | Крышка термостат | 1 |
| 503 | 8980147630 | Болт крышка | 4 |
| 503 | 0280508160 | Болт крышка | 4 |
| 506 | 1090300360 | Винт баффле | 10 |
| 506 | 8981978290 | Винт баффле | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 870G LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
