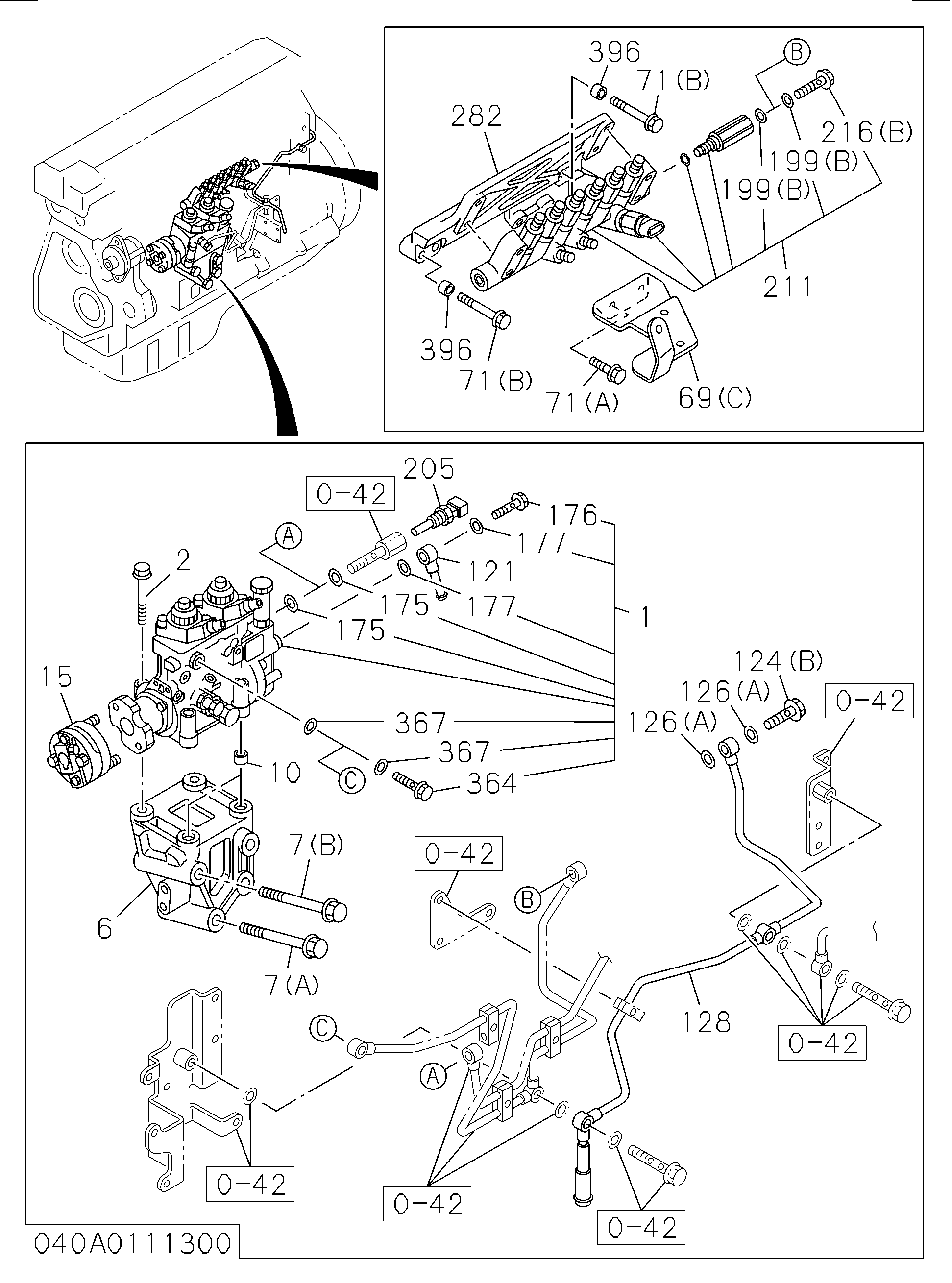

040: Система впрыска топлива — HITACHI 670G LC
Заводская схема «040: Система впрыска топлива» для HITACHI 670G LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8976199302 | Насос в сборе впрыск | 1 |
| 002 | 0281510000 | Болт впрыск насос | 4 |
| 006 | 8981474190 | Кронштейн впрыск насос TO C/BL | 1 |
| 007(A) | 0289514900 | Болт впрыск насос кронштейн | 2 |
| 007(B) | 0289564120 | Болт впрыск насос кронштейн | 2 |
| 010 | 9197590191 | Довел впрыск насос | 2 |
| 015 | 8976108000 | Муфта в сборе впрыск насос | 1 |
| 016 | 8976281820 | Трубка впрыск NO.1 | 1 |
| 017 | 8976281830 | Трубка впрыск NO.2 | 1 |
| 018 | 8976281840 | Трубка впрыск NO.3 | 1 |
| 019 | 8976281850 | Трубка впрыск NO.4 | 1 |
| 020 | 8976281860 | Трубка впрыск NO.5 | 1 |
| 021 | 8976281870 | Трубка впрыск NO.6 | 1 |
| 031 | 8976220352 | Форсунка в сборе впрыск | 6 |
| 058 | 8976034690 | Фланец впрыск, форсунка держатель | 6 |
| 061 | 1090701210 | Болт хомут форсунка держатель | 6 |
| 066 | 8972160820 | Прокладка впрыск форсунка | 6 |
| 069(A) | 8976139740 | Кронштейн впрыск трубка зажим | 1 |
| 069(B) | 8976139880 | Кронштейн впрыск трубка зажим | 1 |
| 069(C) | 8980259990 | Кронштейн впрыск трубка зажим | 1 |
| 071(A) | 0280508160 | Болт кронштейн | 2 |
| 071(B) | 0281510600 | Болт кронштейн | 2 |
| 113(A) | 1097012690 | Зажим впрыск трубка | 2 |
| 113(B) | 8943963710 | Зажим впрыск трубка | 2 |
| 113(C) | 8973301181 | Зажим впрыск трубка | 13 |
| 113(D) | 8973301191 | Зажим впрыск трубка | 13 |
| 119 | 0280506300 | Болт зажим, впрыск трубка | 15 |
| 121 | 8980149190 | Трубка топливный, подающий насос, всасывание | 1 |
| 124(A) | 1096750371 | Болт проушина леак OFF трубка | 6 |
| 124(B) | 1096750860 | Болт проушина леак OFF трубка | 1 |
| 124(C) | 8980378260 | Болт проушина леак OFF трубка | 1 |
| 126(A) | 1096301410 | Прокладка проушина болт леак OFF трубка | 2 |
| 126(B) | 8980659900 | Прокладка проушина болт леак OFF трубка | 1 |
| 126(C) | 8980659920 | Прокладка проушина болт леак OFF трубка | 6 |
| 126(D) | 8980659930 | Прокладка проушина болт леак OFF трубка | 1 |
| 128 | 8981056060 | Трубка в сборе впрыск | 1 |
| 137 | 8976171610 | Трубка в сборе леак OFF | 1 |
| 154 | 9095611110 | Прокладка разъём | 6 |
| 154 | 0956901110 | Прокладка разъём | 6 |
| 174 | 5157590030 | Болт проушина, топливный выпускной, подающий насос | 1 |
| 175 | 1156195070 | Прокладка проушина болт, выпускной, топливоподкачивающий насос | 2 |
| 176 | 1156195090 | Болт проушина, подающий насос | 1 |
| 177 | 1156195070 | Прокладка проушина болт, INL, топливоподкачивающий насос | 2 |
| 199(A) | 1156195070 | Прокладка проушина болт | 2 |
| 199(B) | 8976022180 | Прокладка проушина болт | 2 |
| 205 | 8972249930 | Датчик топливный темп | 1 |
| 210(A) | 8976281880 | Трубка впрыск, C/R | 1 |
| 210(B) | 8976281890 | Трубка впрыск, C/R | 1 |
| 211 | 8976234421 | Направляющая в сборе общий | 1 |
| 216(A) | 5157590030 | Болт проушина | 1 |
| 216(B) | 8976021730 | Болт проушина | 1 |
| 222 | 8942073030 | Колпачок трубка | 1 |
| 223 | 8981737620 | Зажим колпачок | 1 |
| 224 | 1156195000 | Пробка впрыск насос | 1 |
| 225 | 1156195020 | Прокладка пробка | 1 |
| 282 | 8976031222 | Кронштейн общий направляющая | 1 |
| 283 | 0281510450 | Болт общий направляющая | 4 |
| 284 | 1154195252 | Адаптер топливный леак OFF | 1 |
| 364 | 1156194960 | Клапан над поток, впрыск насос | 1 |
| 365 | 9881300880 | Болт проушина, масляный впускной | 1 |
| 366 | 1156194970 | Болт проушина, масляный выпускной | 1 |
| 367 | 1156195010 | Прокладка клапан, над поток | 2 |
| 368 | 1156195080 | Прокладка проушина болт, масляный впускной | 2 |
| 369 | 1156195040 | Прокладка проушина болт, масляный выпускной | 2 |
| 396 | 1131190040 | Довел направляющая в сборе | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 670G LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
