033: Вентилятор и ремень вентилятора — HITACHI 600C LC JD

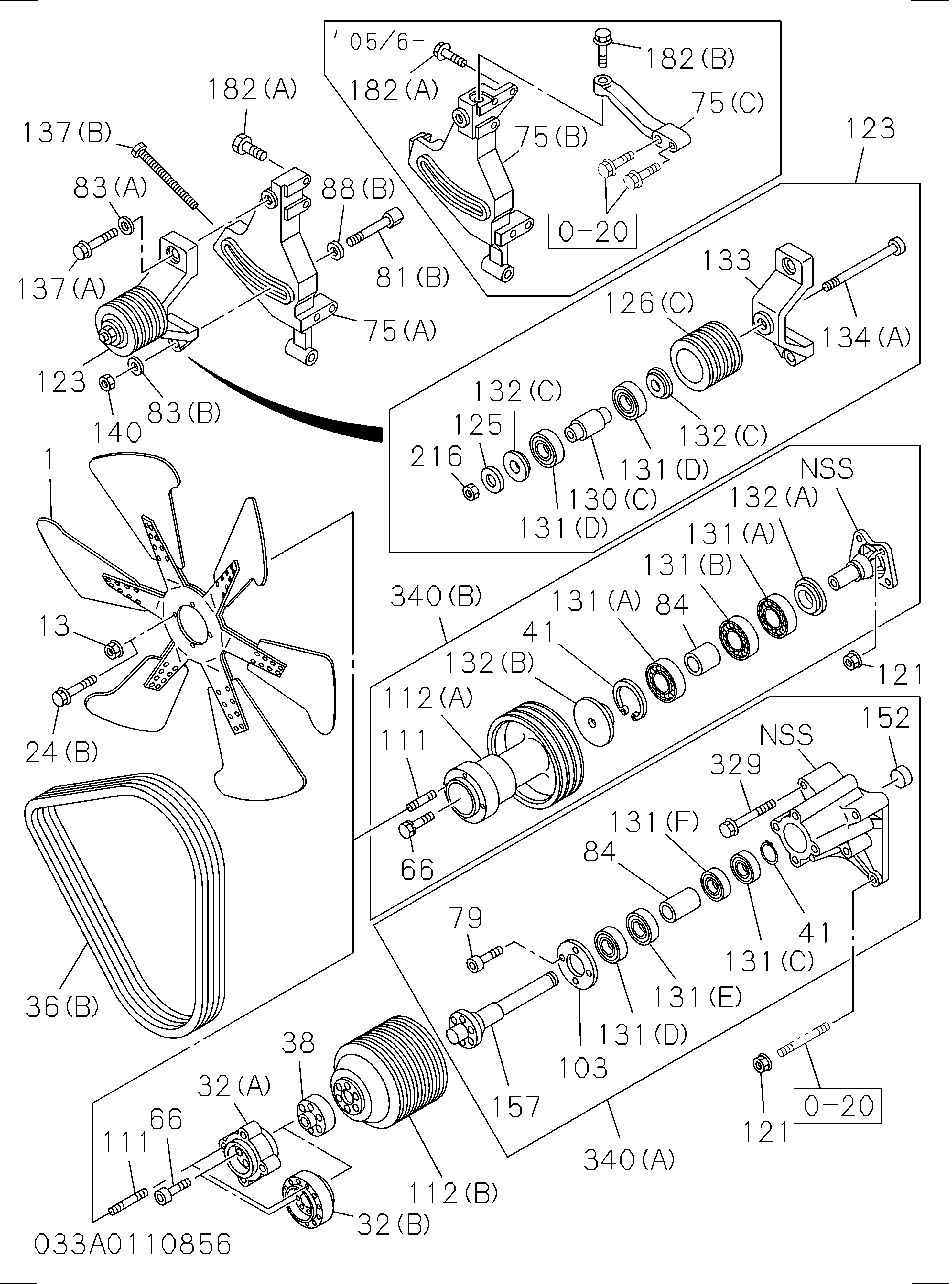

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI 600C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1136603311 | Вентилятор охлаждение | 1 |
| 001 | 8980622920 | Вентилятор охлаждение | 1 |
| 013 | 0911501100 | Гайка охлаждение вентилятор | 4 |
| 013 | 0911801100 | Гайка охлаждение вентилятор | 4 |
| 013 | 0911801100 | Гайка охлаждение вентилятор | 6 |
| 032(A) | 1136420770 | Адаптер вентилятор TO шкив | 1 |
| 032(B) | 8980302231 | Адаптер вентилятор TO шкив | 1 |
| 036(B) | 1136714880 | Ремень охлаждение вентилятор | 1 |
| 036(B) | 1136715060 | Ремень охлаждение вентилятор | 1 |
| 038 | 1136420793 | Проставка вентилятор | 2 |
| 038 | 8980352350 | Проставка вентилятор | 2 |
| 041 | 9091800320 | Кольцо стопорный | 1 |
| 066 | 0281860110 | Болт шкив | 6 |
| 066 | 0281560110 | Болт шкив | 6 |
| 069 | 9091605100 | Шайба PL, ADJ пластина, генератор | 1 |
| 069 | 9091607120 | Шайба PL, ADJ пластина, генератор | 1 |
| 069 | 9091607120 | Шайба PL, ADJ пластина, генератор | 2 |
| 071(A) | 0281810250 | Болт ADJ пластина, генератор | 1 |
| 071(A) | 0281510250 | Болт ADJ пластина, генератор | 1 |
| 071(B) | 0281860110 | Болт ADJ пластина, генератор | 1 |
| 071(B) | 0281560110 | Болт ADJ пластина, генератор | 1 |
| 071(C) | 1090091131 | Болт ADJ пластина, генератор | 1 |
| 075(A) | 1136743011 | Кронштейн холостой ход шкив | 1 |
| 075(B) | 8980027990 | Кронштейн холостой ход шкив | 1 |
| 075(C) | 8980117230 | Кронштейн холостой ход шкив | 1 |
| 079 | 0583106140 | Болт пластина | 4 |
| 079 | 0583306140 | Болт пластина | 4 |
| 080(B) | 1136742950 | Пластина ADJ | 1 |
| 081(A) | 1136741600 | Деталь слидинг | 1 |
| 081(B) | 1136650262 | Деталь слидинг | 1 |
| 082 | 0911501120 | Гайка ADJ пластина | 1 |
| 082 | 0911801120 | Гайка ADJ пластина | 1 |
| 083(A) | 9091646160 | Шайба PL | 1 |
| 083(B) | 9091646180 | Шайба PL | 1 |
| 083(B) | 0916146180 | Шайба PL | 1 |
| 084 | 1136660490 | Проставка | 1 |
| 088(B) | 1136660211 | Шайба PL, ADJ пластина | 1 |
| 103 | 1136640240 | Пластина вентилятор CLU | 1 |
| 103 | 8980303470 | Пластина вентилятор CLU | 1 |
| 111 | 9043110250 | Шпилька вентилятор привод | 4 |
| 111 | 0431110250 | Шпилька вентилятор привод | 4 |
| 111 | 8942072360 | Шпилька вентилятор привод | 6 |
| 112(B) | 1136412020 | Шкив вентилятор центральный | 1 |
| 121 | 0911501100 | Гайка вентилятор центральный | 2 |
| 121 | 0911801100 | Гайка вентилятор центральный | 2 |
| 123 | 1136603390 | Шкив в сборе центральный | 1 |
| 125 | 9091647240 | Шайба | 1 |
| 126(C) | 1136631220 | Шкив холостой ход | 1 |
| 130(C) | 1136660500 | Проставка холостой ход шкив подшипник | 1 |
| 131(C) | 1098002920 | Подшипник шарик, вентилятор шкив | 1 |
| 131(D) | 1098002930 | Подшипник шарик, вентилятор шкив | 3 |
| 131(E) | 1098002940 | Подшипник шарик, вентилятор шкив | 1 |
| 131(F) | 1098002950 | Подшипник шарик, вентилятор шкив | 1 |
| 132(C) | 1136640270 | Крышка пыль | 2 |
| 133 | 1136680480 | Кронштейн холостой ход шкив | 1 |
| 134(A) | 1136650540 | Спиндле холостой ход шкив | 1 |
| 137(A) | 1090004800 | Болт тенсион | 1 |
| 137(B) | 1090091690 | Болт тенсион | 1 |
| 137(B) | 1090091830 | Болт тенсион | 1 |
| 140 | 9991115180 | Гайка холостой ход шкив | 1 |
| 140 | 0911115180 | Гайка холостой ход шкив | 1 |
| 152 | 1096000122 | Чашка сеалинг | 1 |
| 157 | 1136310920 | Вал подшипник корпус | 1 |
| 157 | 8980303460 | Вал подшипник корпус | 1 |
| 182(A) | 0281810500 | Болт кронштейн | 2 |
| 182(A) | 0281810700 | Болт кронштейн | 2 |
| 182(A) | 0287810350 | Болт кронштейн | 1 |
| 182(A) | 0281510700 | Болт кронштейн | 2 |
| 182(A) | 0287510350 | Болт кронштейн | 1 |
| 182(B) | 1090201460 | Болт кронштейн | 1 |
| 185 | 1136714890 | Ремень генератор привод | 1 |
| 185 | 1136715070 | Ремень генератор привод | 1 |
| 216 | 9991115240 | Гайка шкив | 1 |
| 216 | 0911115240 | Гайка шкив | 1 |
| 329 | 0281860120 | Болт вентилятор центральный | 4 |
| 329 | 0281560120 | Болт вентилятор центральный | 4 |
| 340(A) | 1136603400 | Центральный в сборе вентилятор | 1 |
| 340(A) | 8980303450 | Центральный в сборе вентилятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 600C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
