052: Масляные и вакуумные трубопроводы двигателя — HITACHI 600C LC JD

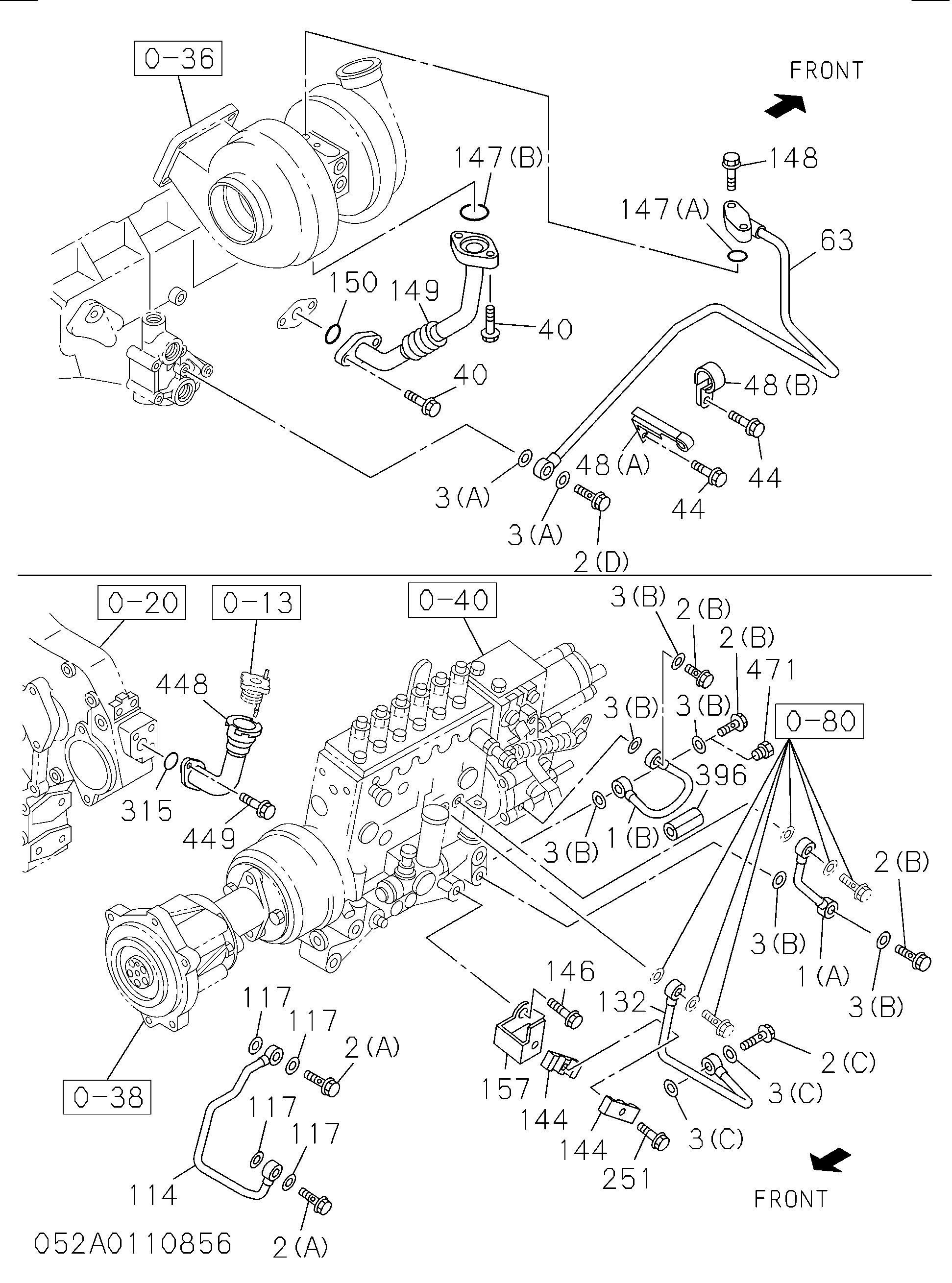

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI 600C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1133134490 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 002(A) | 1096750770 | Болт проушина, масляный трубка | 2 |
| 002(A) | 8973722380 | Болт проушина, масляный трубка | 2 |
| 002(B) | 1096750860 | Болт проушина, масляный трубка | 1 |
| 002(C) | 1096751200 | Болт проушина, масляный трубка | 1 |
| 002(D) | 1096751600 | Болт проушина, масляный трубка | 1 |
| 002(D) | 8980378260 | Болт проушина, масляный трубка | 1 |
| 003(A) | 1096300840 | Прокладка проушина болт, масляный трубка | 2 |
| 003(B) | 1096300850 | Прокладка проушина болт, масляный трубка | 2 |
| 003(B) | 1096301410 | Прокладка проушина болт, масляный трубка | 1 |
| 003(C) | 1096300870 | Прокладка проушина болт, масляный трубка | 2 |
| 040 | 0281810300 | Болт масляный трубка | 4 |
| 040 | 0281510300 | Болт масляный трубка | 4 |
| 044 | 0287810200 | Болт зажим, масляный трубка | 1 |
| 044 | 0287510200 | Болт зажим, масляный трубка | 1 |
| 048(A) | 8943188001 | Зажим масляный трубка | 1 |
| 063 | 1133138890 | Трубка масляный, турбокомпрессор подающий | 1 |
| 114 | 1133136420 | Трубка в сборе масляный, корпус | 1 |
| 117 | 1096300830 | Прокладка соединение, масляный трубка | 4 |
| 132 | 1133136650 | Трубка в сборе масляный, впрыск насос подающий | 1 |
| 144 | 1097011321 | Зажим масляный трубка, впрыск насос | 2 |
| 146 | 0281810160 | Болт кронштейн | 1 |
| 146 | 0281510160 | Болт кронштейн | 1 |
| 147(A) | 1096232740 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 147(B) | 1096234500 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 148 | 0281810350 | Болт фланец и кронштейн | 2 |
| 148 | 0281510350 | Болт фланец и кронштейн | 2 |
| 149 | 1133133191 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 1096234500 | Прокладка масляный трубка TO C/BL | 1 |
| 157 | 1133451880 | Кронштейн масляный трубка | 1 |
| 251 | 0286806350 | Болт зажим, масляный трубка | 1 |
| 251 | 0286506350 | Болт зажим, масляный трубка | 1 |
| 315 | 1096232990 | Прокладка масляный заливная горловина | 1 |
| 449 | 0280808160 | Болт масляный заливная горловина | 2 |
| 449 | 0280508160 | Болт масляный заливная горловина | 2 |
| 471 | 9992023140 | Пробка масляный | 1 |
| 471 | 8980429440 | Пробка масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 600C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
