032: Водяные трубопроводы двигатель — HITACHI 470G LC

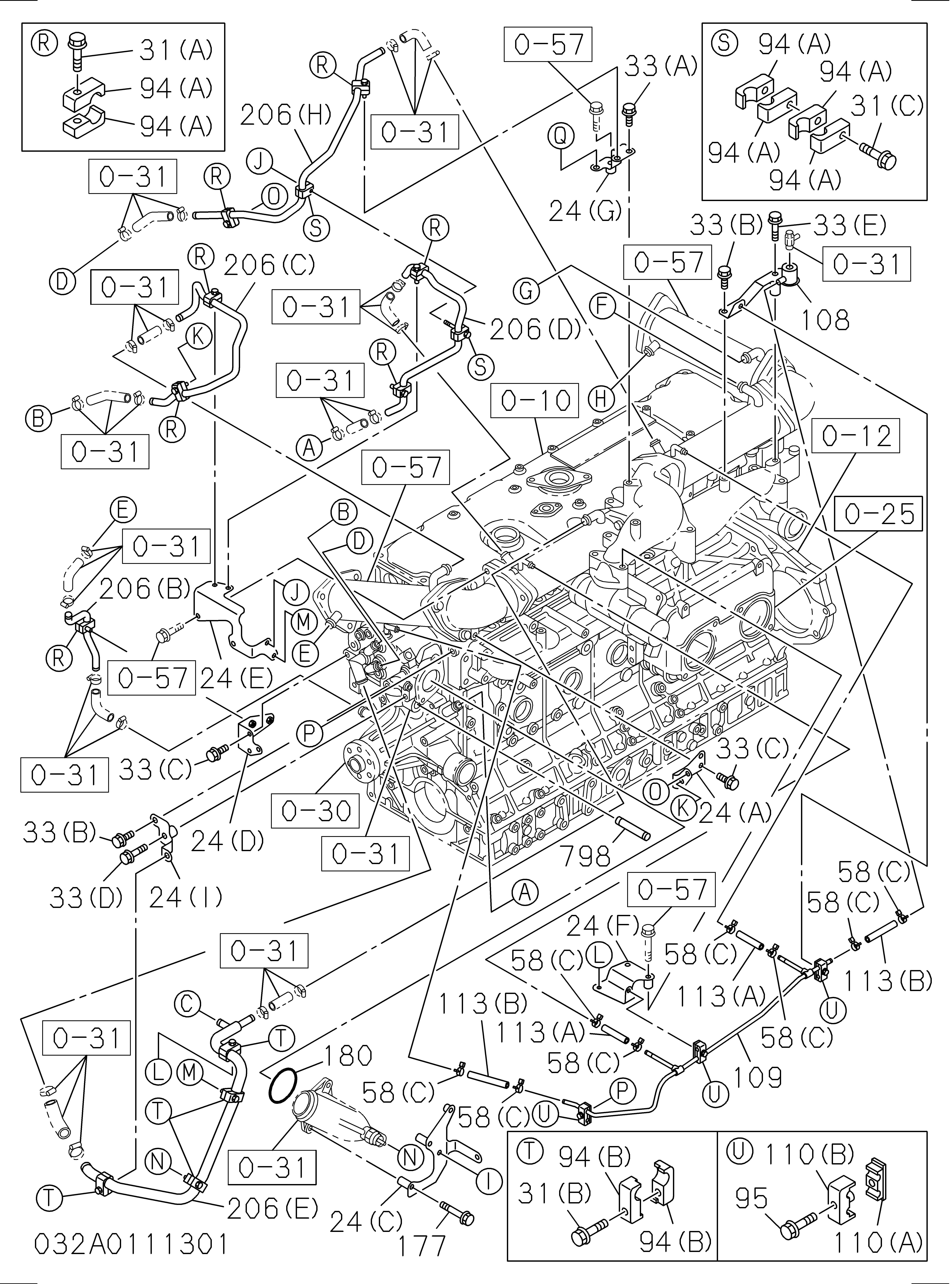

Заводская схема «032: Водяные трубопроводы двигатель» для HITACHI 470G LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 024(A) | 8976066350 | Кронштейн водяной трубка | 1 |
| 024(B) | 8976074360 | Кронштейн водяной трубка | 1 |
| 024(C) | 8980025551 | Кронштейн водяной трубка | 1 |
| 024(D) | 8980025670 | Кронштейн водяной трубка | 1 |
| 024(E) | 8981344180 | Кронштейн водяной трубка | 1 |
| 024(F) | 8981344190 | Кронштейн водяной трубка | 1 |
| 024(G) | 8981344200 | Кронштейн водяной трубка | 1 |
| 024(H) | 8981344210 | Кронштейн водяной трубка | 1 |
| 024(I) | 8981503600 | Кронштейн водяной трубка | 1 |
| 031(A) | 0280508450 | Болт зажим | 8 |
| 031(B) | 0280508500 | Болт зажим | 4 |
| 031(C) | 0280508700 | Болт зажим | 5 |
| 031(D) | 0286506350 | Болт зажим | 1 |
| 033(A) | 0280508160 | Болт кронштейн | 3 |
| 033(B) | 0281510160 | Болт кронштейн | 2 |
| 033(C) | 0281510200 | Болт кронштейн | 6 |
| 033(D) | 0281510400 | Болт кронштейн | 1 |
| 033(E) | 0281510700 | Болт кронштейн | 1 |
| 058(A) | 1097012301 | Зажим резиновый шланг | 1 |
| 058(B) | 1097012311 | Зажим резиновый шланг | 1 |
| 058(C) | 1097041020 | Зажим резиновый шланг | 8 |
| 094(A) | 1097012840 | Зажим водяной трубка | 36 |
| 094(B) | 8976033621 | Зажим водяной трубка | 8 |
| 095 | 0286506350 | Болт зажим | 3 |
| 108 | 8981425460 | Кронштейн водяной кхарге | 1 |
| 109 | 8976037261 | Трубка воздушный, леак, термостат корпус | 1 |
| 110(A) | 1097011800 | Зажим воздушный трубка | 3 |
| 110(B) | 8943932803 | Зажим воздушный трубка | 3 |
| 113(A) | 0035593000 | Шланг резиновый, воздушный леак | 2 |
| 113(B) | 0035593000 | Шланг резиновый, воздушный леак | 2 |
| 126(A) | 1096300850 | Прокладка колпачок гайка | 2 |
| 126(B) | 1096300860 | Прокладка колпачок гайка | 4 |
| 126(C) | 8972510470 | Прокладка колпачок гайка | 1 |
| 127(A) | 1096750951 | Болт проушина | 2 |
| 127(B) | 1096751930 | Болт проушина | 2 |
| 177 | 0280508600 | Болт водяной воздуховод | 2 |
| 180 | 9095652710 | Прокладка водяной воздуховод | 1 |
| 206(A) | 8976073450 | Трубка водяной, EGR радиатор | 1 |
| 206(B) | 8980025400 | Трубка водяной, EGR радиатор | 1 |
| 206(C) | 8981344050 | Трубка водяной, EGR радиатор | 1 |
| 206(D) | 8981344060 | Трубка водяной, EGR радиатор | 1 |
| 206(E) | 8981344070 | Трубка водяной, EGR радиатор | 1 |
| 206(F) | 8981344081 | Трубка водяной, EGR радиатор | 1 |
| 206(G) | 8981344090 | Трубка водяной, EGR радиатор | 1 |
| 206(H) | 8981344101 | Трубка водяной, EGR радиатор | 1 |
| 798 | 1096605041 | Трубка отопитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 470G LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
