Масляный радиатор трубопроводы (HST, погрузчик) — HITACHI 444G

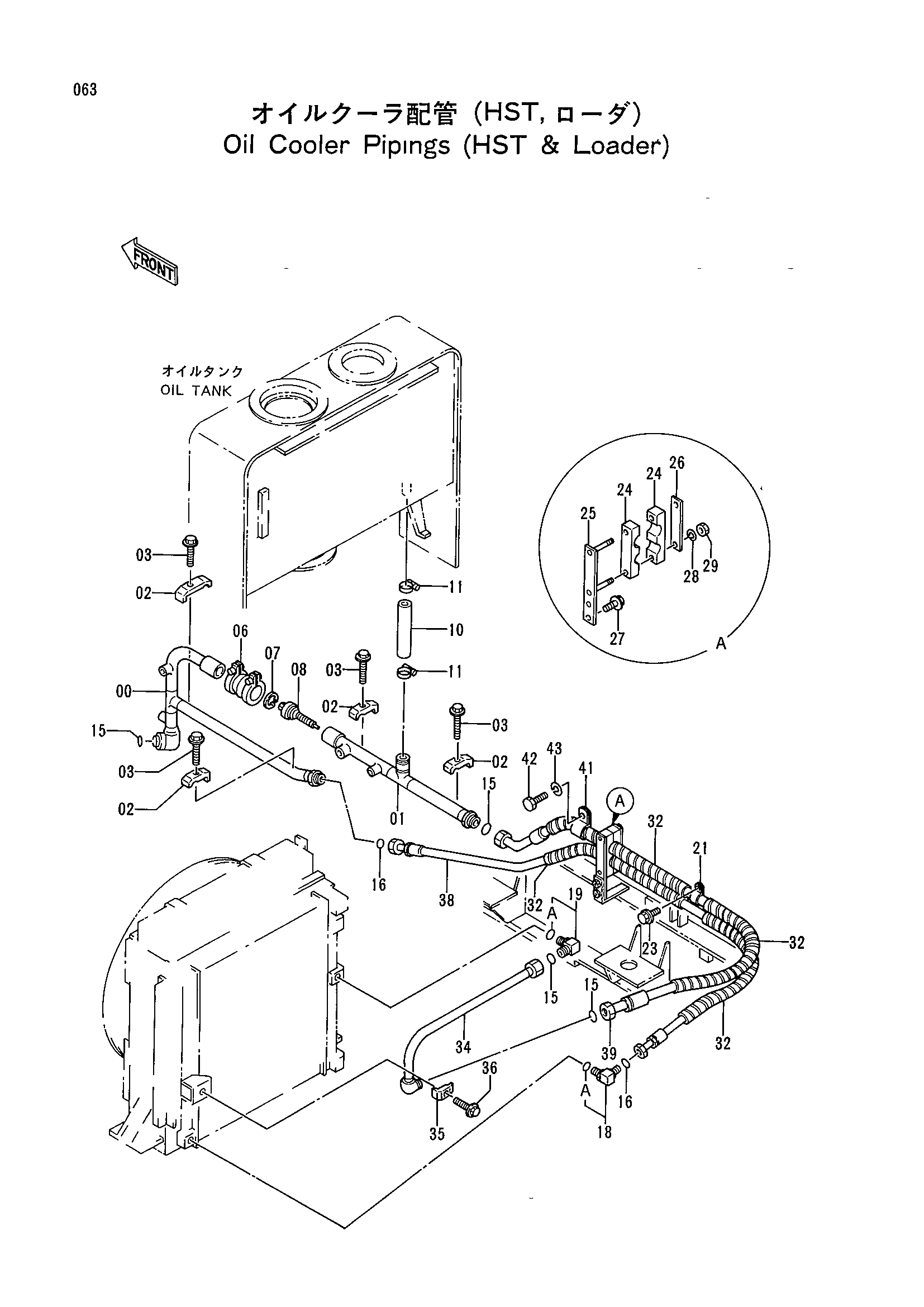

Заводская схема «Масляный радиатор трубопроводы (HST, погрузчик)» для HITACHI 444G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8059885 | Трубка | 1 |
| 01 | 8059891 | Трубка | 1 |
| 02 | 4190127 | Хомут трубки | 4 |
| 03 | J011270 | Болт с шайбой | 4 |
| 06 | 4067834 | Муфта | 1 |
| 07 | 991718 | Стопорное кольцо | 1 |
| 08 | 4255211 | Клапан | 1 |
| 10 | 4084123 | Резиновый шланг | 1 |
| 11 | 4296063 | Хомут шланга | 2 |
| 15 | 4187328 | Уплотнительное кольцо | 4 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | 4157562 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4205391 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4190264 | Зажим | 1 |
| 23 | J011020 | Болт с шайбой | 1 |
| 24 | 4339217 | Хомут | 2 |
| 25 | 9742936 | Кронштейн | 1 |
| 26 | 4339218 | Пластина | 1 |
| 27 | J011030 | Болт с шайбой | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | J950010 | Гайка | 2 |
| 32 | 4044420 | Защитный кожух | 4 |
| 34 | 9743256 | Трубка | 1 |
| 35 | 4190126 | Хомут трубки | 1 |
| 36 | J011255 | Болт с шайбой | 1 |
| 38 | 4333572 | Шланг | 1 |
| 39 | 4333573 | Шланг | 1 |
| 41 | 4190291 | Зажим | 1 |
| 42 | J901020 | Болт | 1 |
| 43 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 444G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
