Радиатор — HITACHI 444G

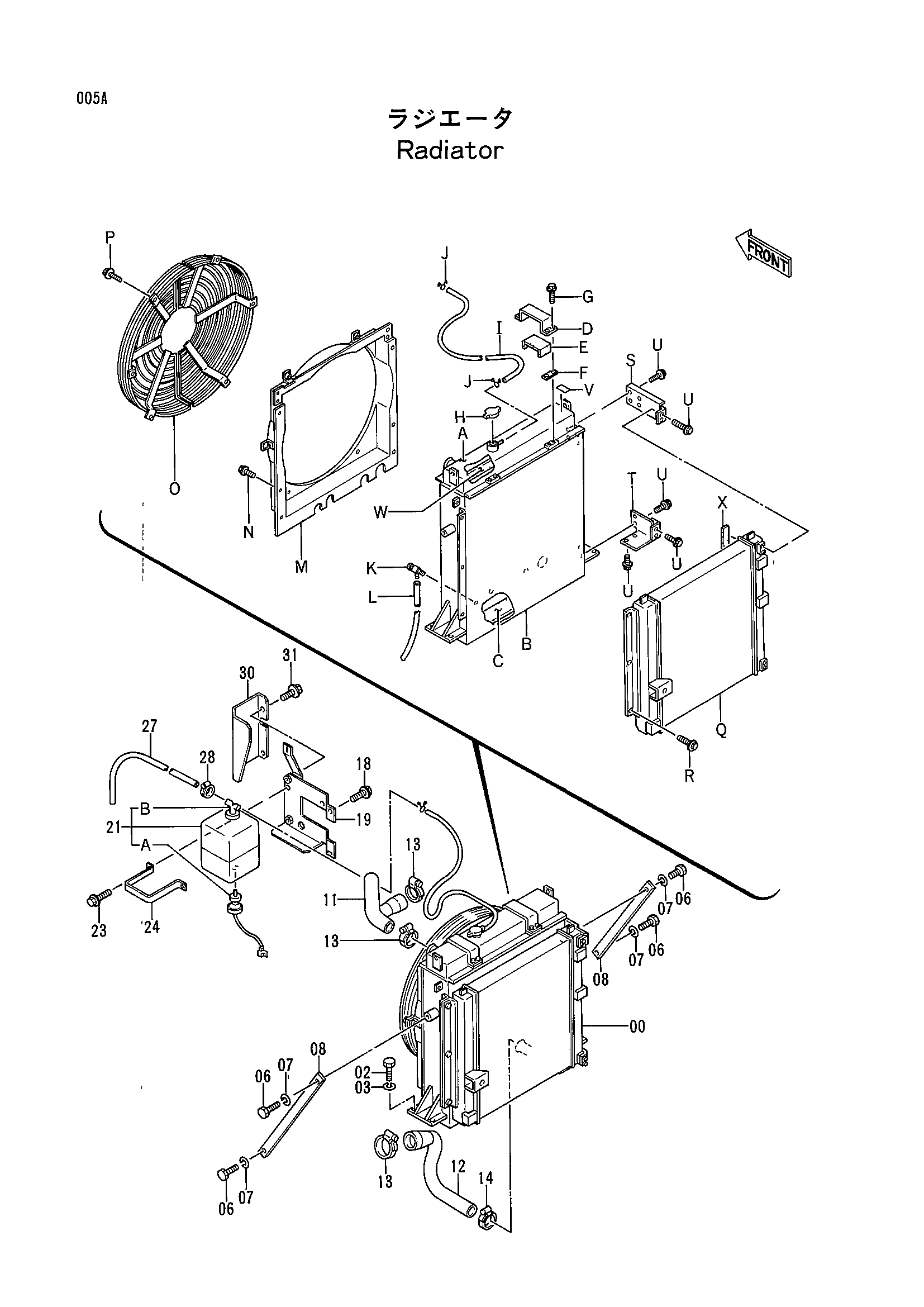

Заводская схема «Радиатор» для HITACHI 444G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4337525 | Радиатор в сборе | 1 |
| 00A | 4345510 | Коре радиатор | 1 |
| 00B | 4345503 | Рама | 1 |
| 00C | 4345519 | Сиденье резиновый | 1 |
| 00D | 4345502 | Хомут | 2 |
| 00E | 4345501 | Сиденье резиновый | 2 |
| 00F | 4345515 | Регулировочная шайба | 1 |
| 00G | J020820 | Болт | 8 |
| 00H | 4345520 | Колпачок | 1 |
| 00I | 4231364 | Резиновый шланг | 1 |
| 00J | 4224350 | Зажим | 2 |
| 00K | 4345500 | Кран | 1 |
| 00L | 4345516 | Виниловый шланг | 1 |
| 00M | 4345508 | Кожух | 1 |
| 00N | J020816 | Болт | 6 |
| 00O | 4345509 | Сетка | 2 |
| 00P | J021025 | Болт | 10 |
| 00Q | 4345514 | Масляный радиатор | 1 |
| 00R | J021025 | Болт | 3 |
| 00S | 4345511 | Кронштейн | 1 |
| 00T | 4345512 | Кронштейн | 1 |
| 00U | 4345522 | Болт | 12 |
| 00V | 4345521 | Каутион-плате | 2 |
| 00W | 4345517 | Манжета | 1 |
| 00X | 4345518 | Манжета | 1 |
| 02 | J901640 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 06 | J901635 | Болт | 4 |
| 07 | A590916 | Пружинная шайба | 4 |
| 08 | 4339482 | Стойка | 2 |
| 11 | 3069734 | Водяной шланг | 1 |
| 12 | 3069733 | Водяной шланг | 1 |
| 13 | 4504491 | Хомут шланга | 3 |
| 14 | 4504199 | Хомут шланга | 1 |
| 18 | J021025 | Болт с шайбой | 3 |
| 19 | 8060445 | Кронштейн | 1 |
| 21 | 4206452 | Бак воды | 1 |
| 21A | 4237651 | Выключатель уровень | 1 |
| 21B | 4237650 | Колпачок | 1 |
| 23 | J011025 | Болт с шайбой | 2 |
| 24 | 4333679 | Хомут | 1 |
| 27 | 4244758 | Водяной шланг | 1 |
| 28 | 4508575 | Хомут шланга | 1 |
| 30 | 4332540 | Крышка | 1 |
| 31 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 444G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
