Рулевое управление трубопроводы (1) — HITACHI 344G

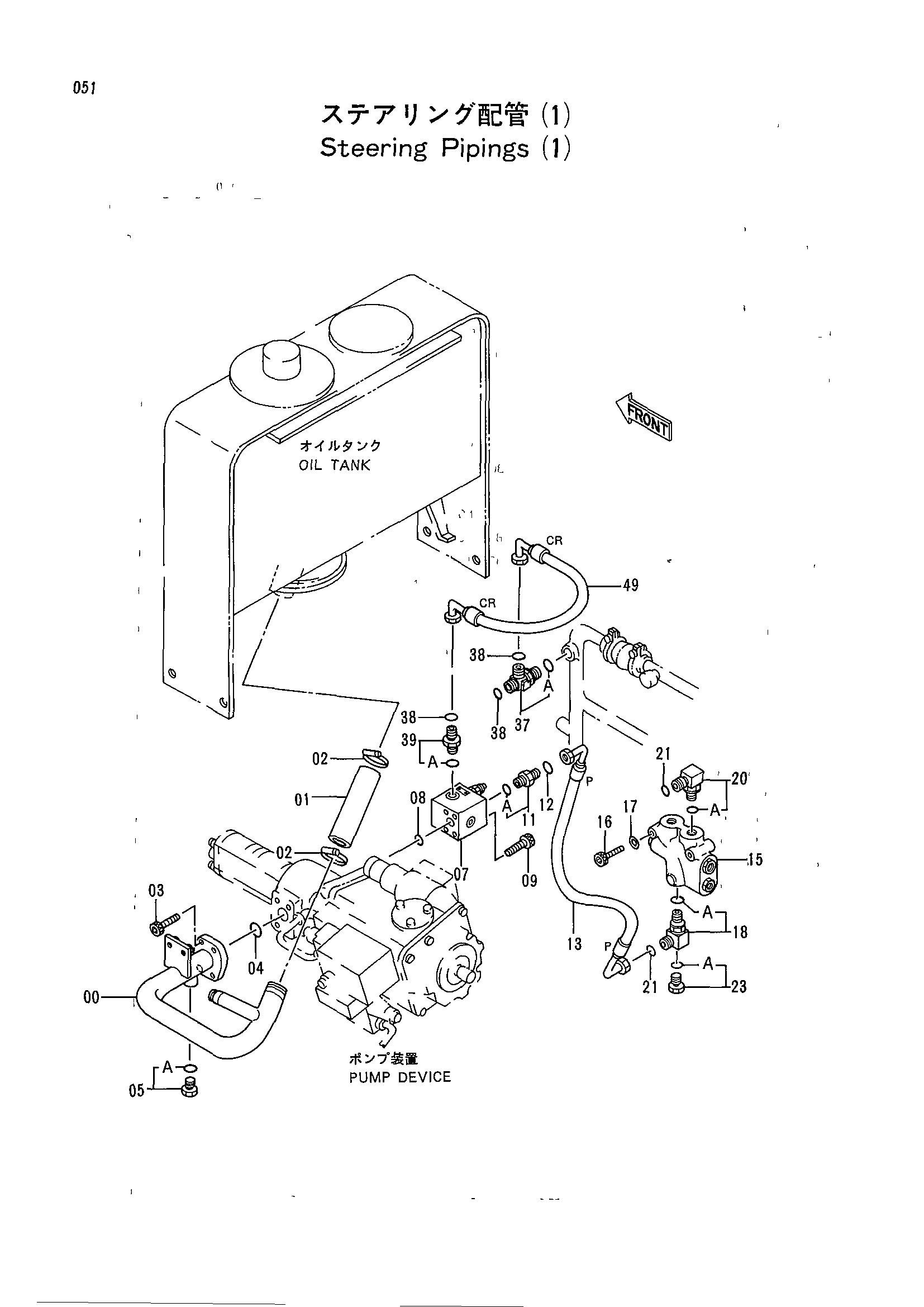

Заводская схема «Рулевое управление трубопроводы (1)» для HITACHI 344G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8059412 | Всасывающая трубка | 1 |
| 01 | 4081954 | Резиновый шланг | 1 |
| 02 | 4282477 | Хомут шланга | 2 |
| 03 | M341236 | Болт с внутренним шестигранником | 4 |
| 04 | A811050 | Уплотнительное кольцо | 1 |
| 05 | 4174541 | Пробка | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4330738 | Предохранительный клапан | 1 |
| 08 | A811035 | Уплотнительное кольцо | 1 |
| 09 | M341090 | Болт с внутренним шестигранником | 4 |
| 11 | 4189619 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 1 |
| 13 | 4326262 | Шланг (P) | 1 |
| 15 | 4297692 | Флов-дивидер | 1 |
| 16 | M340880 | Болт с внутренним шестигранником | 2 |
| 17 | A590108 | Плоская шайба | 2 |
| 18 | 4320265 | Тройник | 1 |
| 18A | 4510188 | Уплотнительное кольцо | 1 |
| 20 | 4189421 | Угловой штуцер | 1 |
| 20A | 4510188 | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 4174543 | Пробка | 1 |
| 23A | 4510185 | Уплотнительное кольцо | 1 |
| 37 | 4205383 | Тройник | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4138938 | Уплотнительное кольцо | 2 |
| 39 | 4189602 | Адаптер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 4331064 | Шланг (CR) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 344G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
