Погрузчик рычаг управления (1-рычаг тип) — HITACHI 344G

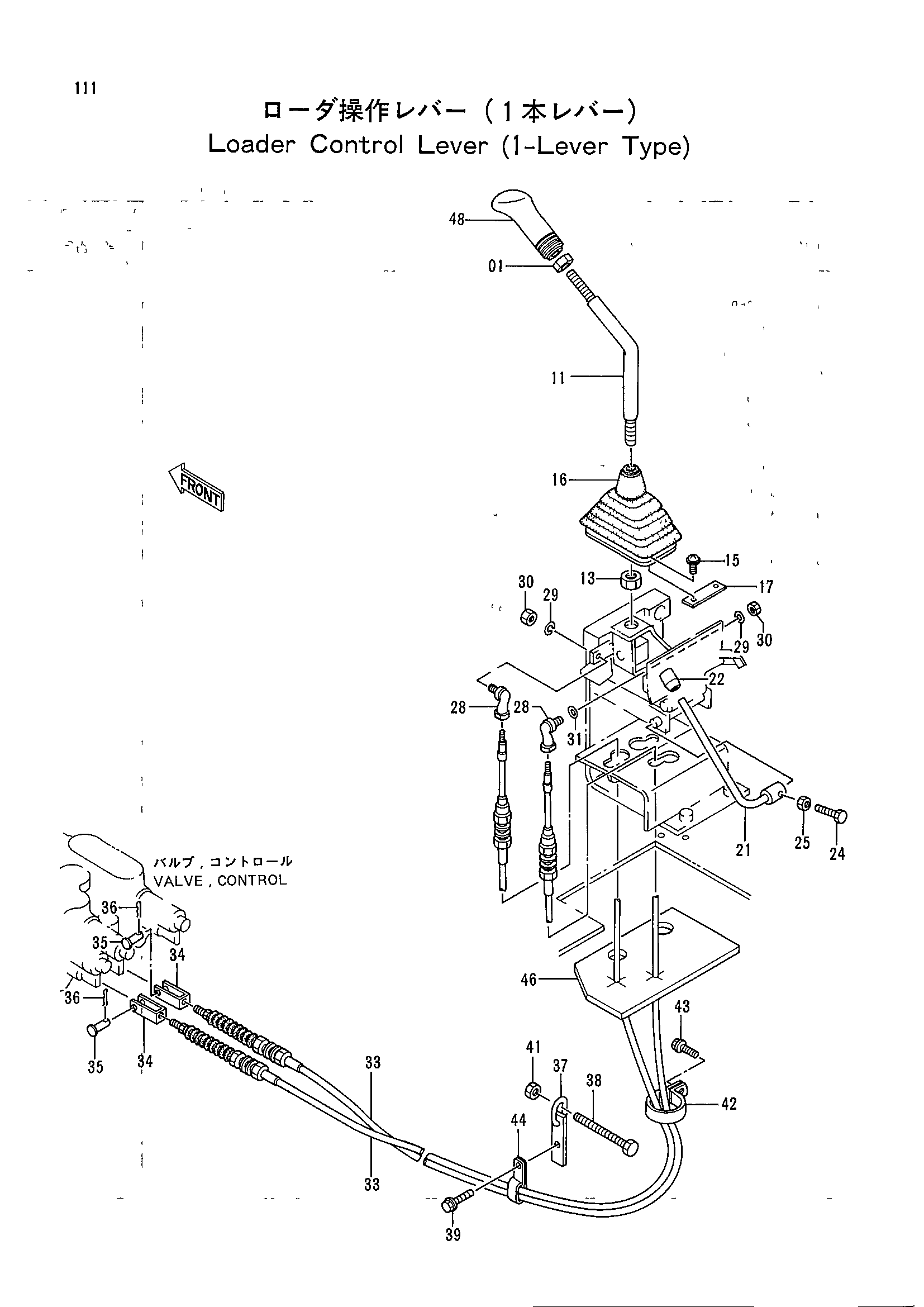

Заводская схема «Погрузчик рычаг управления (1-рычаг тип)» для HITACHI 344G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J952012 | Гайка | 1 |
| 11 | 8055394 | Шток | 1 |
| 13 | J950016 | Гайка | 1 |
| 15 | J460620 | Винт с шайбой | 4 |
| 16 | 2034550 | Защитный чехол | 1 |
| 17 | 9743007 | Пластина | 1 |
| 21 | 9741667 | Рычаг | 1 |
| 22 | 4286834 | Рукоятка | 1 |
| 24 | J900820 | Болт | 1 |
| 25 | M500807 | Гайка | 1 |
| 28 | 4056018 | Шарнир | 2 |
| 29 | A590908 | Пружинная шайба | 2 |
| 30 | M500807 | Гайка | 2 |
| 31 | A590108 | Плоская шайба | 1 |
| 33 | 4306478 | Трос управления | 2 |
| 34 | M980844 | Концевой вилка | 2 |
| 35 | A740821 | Палец | 2 |
| 36 | A762016 | Шплинт | 2 |
| 37 | 4330355 | Кронштейн | 1 |
| 38 | J901008 | Болт | 1 |
| 39 | J011020 | Болт с шайбой | 1 |
| 41 | J950010 | Гайка | 1 |
| 42 | 4190265 | Зажим | 1 |
| 43 | J011020 | Болт с шайбой | 1 |
| 44 | 4208479 | Зажим | 1 |
| 46 | 4332526 | Коврик | 1 |
| 48 | 2031487 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 344G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
