Боковой консоль (базовый) — HITACHI 344G

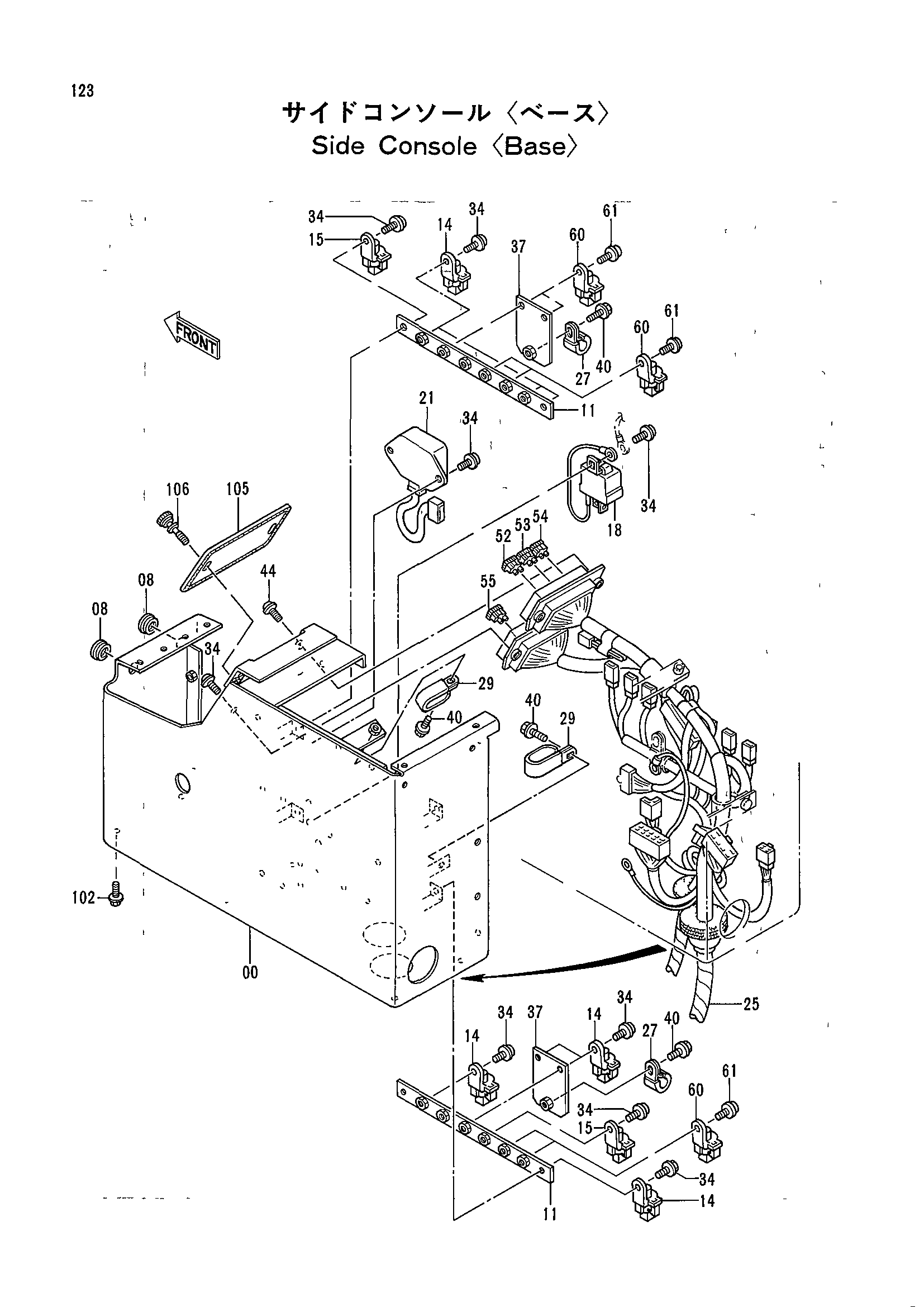

Заводская схема «Боковой консоль (базовый)» для HITACHI 344G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014385 | Консоль | 1 |
| 08 | 4176394 | Резиновая втулка | 2 |
| 11 | 9742902 | Кронштейн | 2 |
| 14 | 4236265 | Реле | 7 |
| 15 | 4236267 | Реле | 2 |
| 18 | 4215003 | Фласхер | 1 |
| 21 | 4297772 | Контроллер | 1 |
| 25 | 0001873 | Жгут проводов | 1 |
| 27 | 4190275 | Зажим | 2 |
| 29 | 4190263 | Зажим | 2 |
| 34 | J460616 | Винт с шайбой | 21 |
| 37 | 9742903 | Кронштейн | 2 |
| 40 | J011016 | Болт с шайбой | 4 |
| 44 | J450512 | Винт с шайбой | 2 |
| 52 | 4195593 | Предохранитель (5A) | 15 |
| 53 | 4195594 | Предохранитель (10A) | 12 |
| 54 | 4195595 | Предохранитель (15A) | 4 |
| 55 | 4195596 | Предохранитель (20A) | 2 |
| 60 | 4251588 | Реле | 6 |
| 61 | J460620 | Винт с шайбой | 6 |
| 102 | J010820 | Болт с шайбой | 6 |
| 105 | 9743569 | Крышка | 1 |
| 106 | 4207790 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 344G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
