HST управление трубопроводы (2) — HITACHI 344G

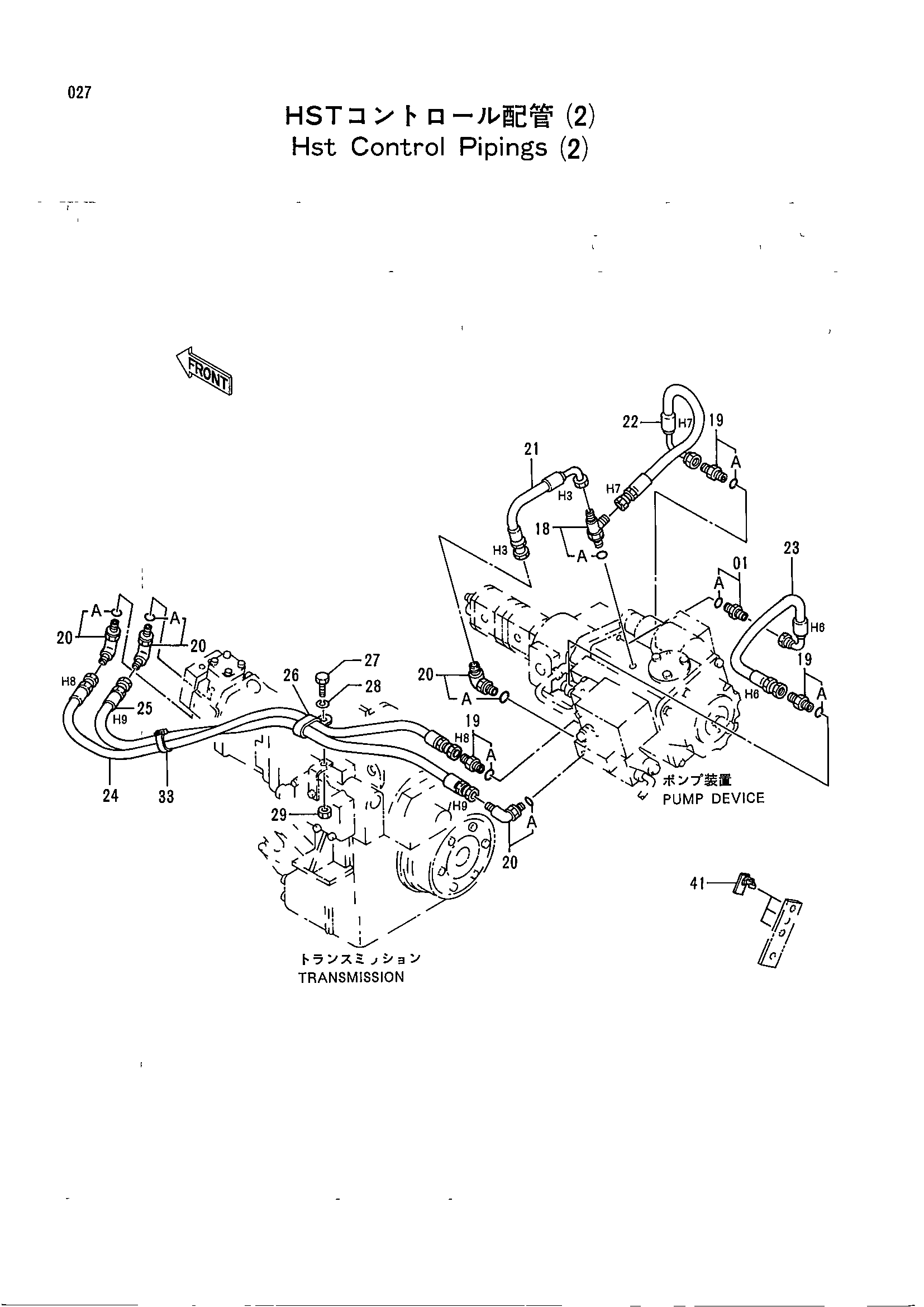

Заводская схема «HST управление трубопроводы (2)» для HITACHI 344G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4278868 | Тройник | 1 |
| 18A | 4510185 | Уплотнительное кольцо | 1 |
| 19 | 4241381 | Адаптер | 3 |
| 19A | 4510185 | Уплотнительное кольцо | 1 |
| 20 | 4278239 | Угловой штуцер | 4 |
| 20A | 4510185 | Уплотнительное кольцо | 1 |
| 21 | 4334418 | Шланг (H3) | 1 |
| 22 | 4330739 | Шланг (H7) | 1 |
| 23 | 4326308 | Шланг (H6) | 1 |
| 24 | 4326560 | Шланг (H8) | 1 |
| 25 | 4326561 | Шланг (H9) | 1 |
| 26 | 4190292 | Зажим | 1 |
| 27 | J901014 | Болт | 1 |
| 28 | A590910 | Пружинная шайба | 1 |
| 29 | J950010 | Гайка | 1 |
| 33 | 4055311 | Ленточный зажим | 2 |
| 41 | 4337290 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 344G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
