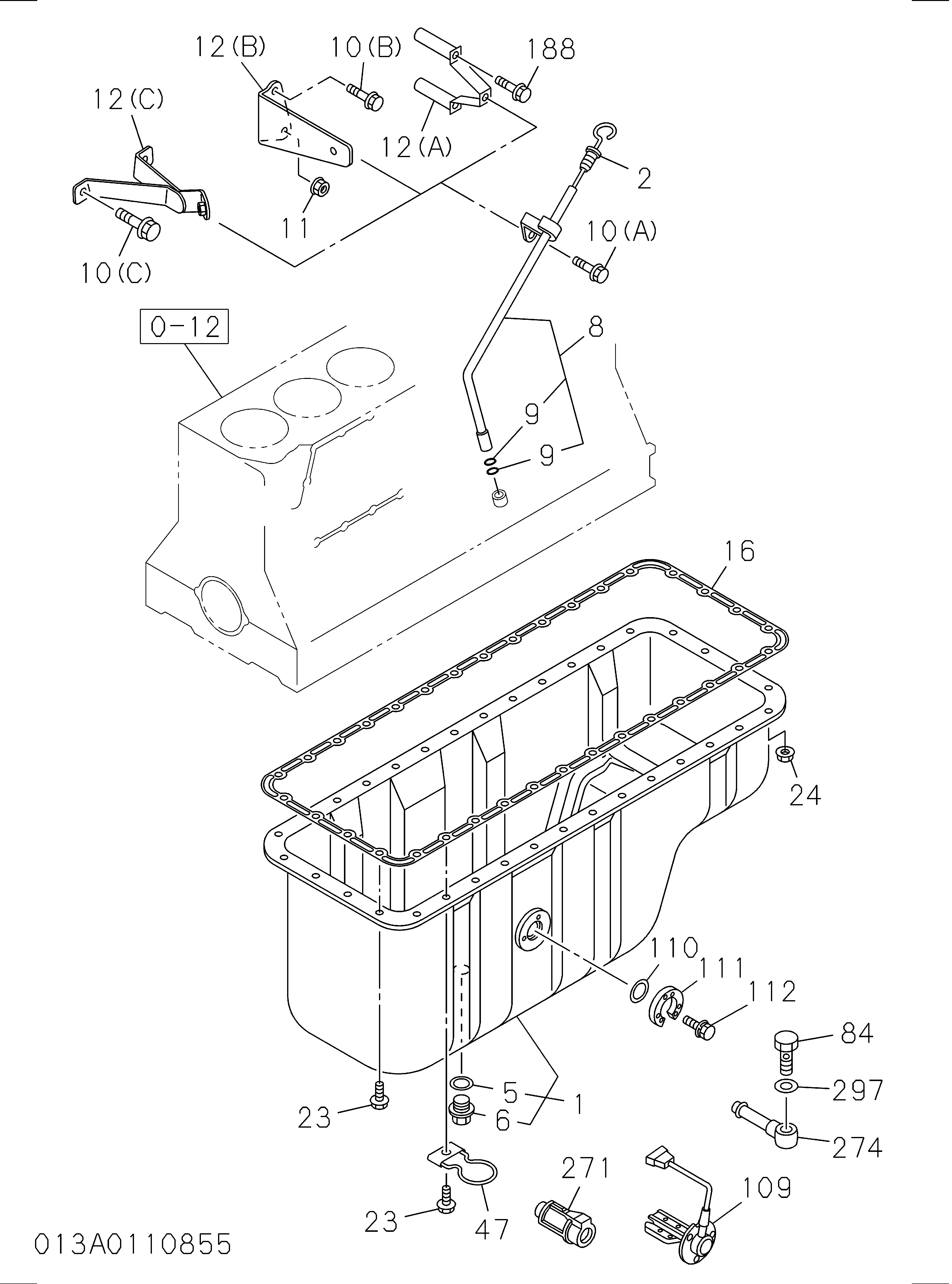

013: Масляный поддон и щуп уровня масла — HITACHI 330C LC JD
Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI 330C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1113608861 | Поддон в сборе масляный | 1 |
| 001 | 1113609031 | Поддон в сборе масляный | 1 |
| 002 | 1117604210 | Указатель масляный уровень | 1 |
| 002 | 1117604450 | Указатель масляный уровень | 1 |
| 002 | 1117604510 | Указатель масляный уровень | 1 |
| 002 | 1117604521 | Указатель масляный уровень | 1 |
| 005 | 1096230570 | Прокладка пробка, масляный дренажный | 1 |
| 005 | 1096230580 | Прокладка пробка, масляный дренажный | 1 |
| 006 | 9096620120 | Пробка масляный дренажный | 1 |
| 006 | 1096040220 | Пробка масляный дренажный | 1 |
| 008 | 1117665800 | Трубка направляющая, масляный указатель уровня | 1 |
| 009 | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 2 |
| 010(A) | 0280808160 | Болт направляющая трубка | 1 |
| 010(A) | 0280508160 | Болт направляющая трубка | 1 |
| 016 | 1113671210 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 1113671310 | Прокладка масляный поддон TO C/BL | 1 |
| 023 | 0280808180 | Болт масляный поддон | 30 |
| 024 | 0911501080 | Гайка масляный поддон | 4 |
| 024 | 0911801080 | Гайка масляный поддон | 4 |
| 047 | 1113691150 | Зажим шланг, воздушный сапун | 1 |
| 109 | 8971312230 | Выключатель масляный уровень | 1 |
| 110 | 1096233550 | Прокладка SW, масляный уровень | 1 |
| 111 | 5113690720 | Проставка SW, масляный уровень | 1 |
| 112 | 0286806250 | Болт SW, масляный уровень | 3 |
| 112 | 0286506250 | Болт SW, масляный уровень | 3 |
| 271 | 1812297530 | Колпачок масляный поддон дренажный трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 330C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
