Пилотные гидролинии (педаль)(правый)<330> — HITACHI 330C LC JD

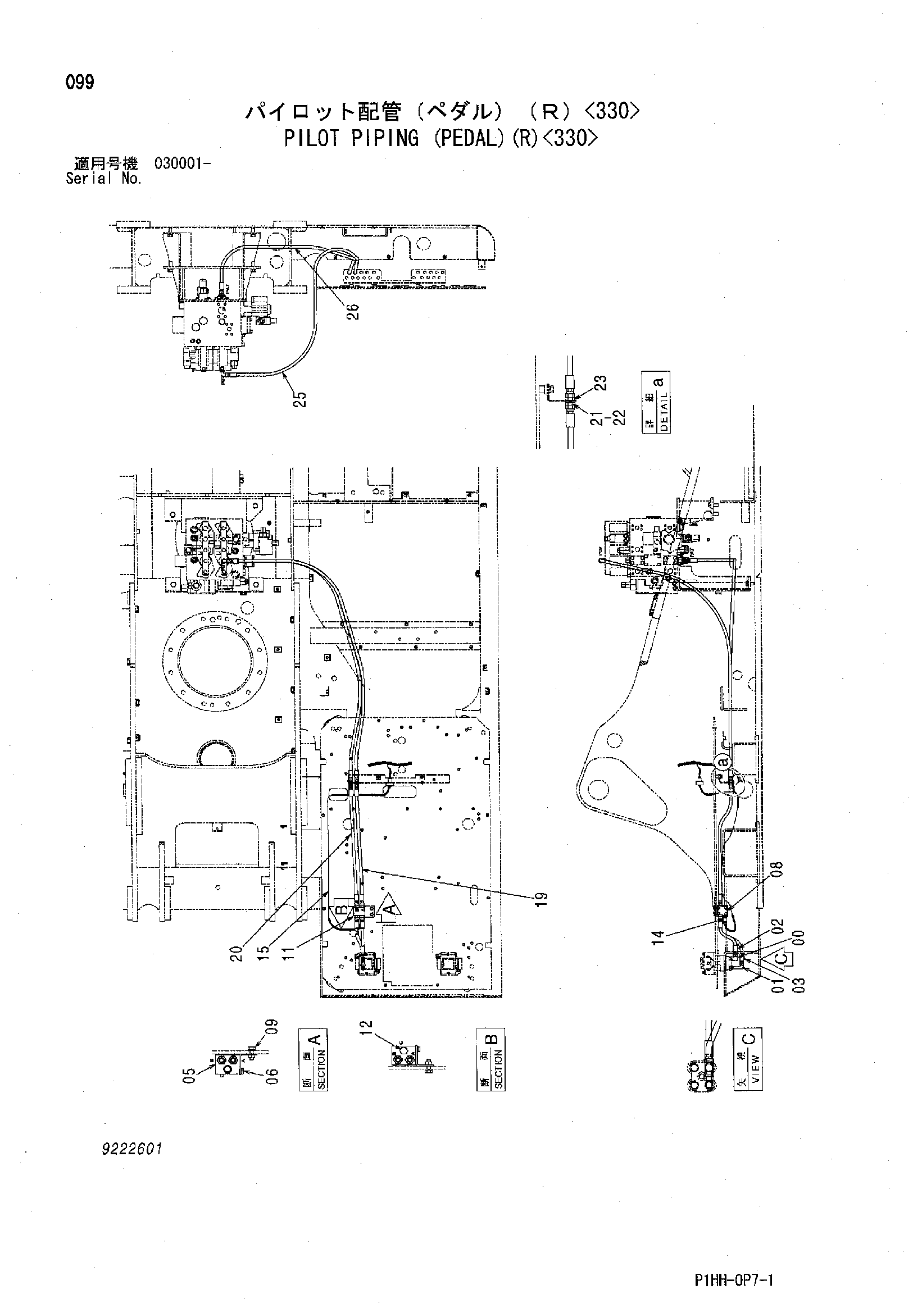

Заводская схема «Пилотные гидролинии (педаль)(правый)<330>» для HITACHI 330C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4278442 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4463973 | Шланг (1, A) | 1 |
| 03 | 4436267 | Шланг | 1 |
| 05 | 4330230 | Челночный клапан | 1 |
| 06 | J260816 | Болт с шайбой | 2 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 9746294 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | A852133 | Адаптер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4093624 | Пробка | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4436535 | Датчик давления | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4452432 | Жгут проводов | 1 |
| 17 | 4055312 | Ленточный зажим | 5 |
| 19 | 4469607 | Шланг (A) | 1 |
| 20 | 4470249 | Шланг (B) | 1 |
| 21 | 4202532 | Адаптер | 2 |
| 22 | A590914 | Пружинная шайба | 2 |
| 23 | 4202531 | Гайка | 2 |
| 25 | 4487777 | Шланг (PB7) | 1 |
| 26 | 4487778 | Шланг (PA7) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 330C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
