Пилотные гидролинии (10-2) — HITACHI 330C LC JD

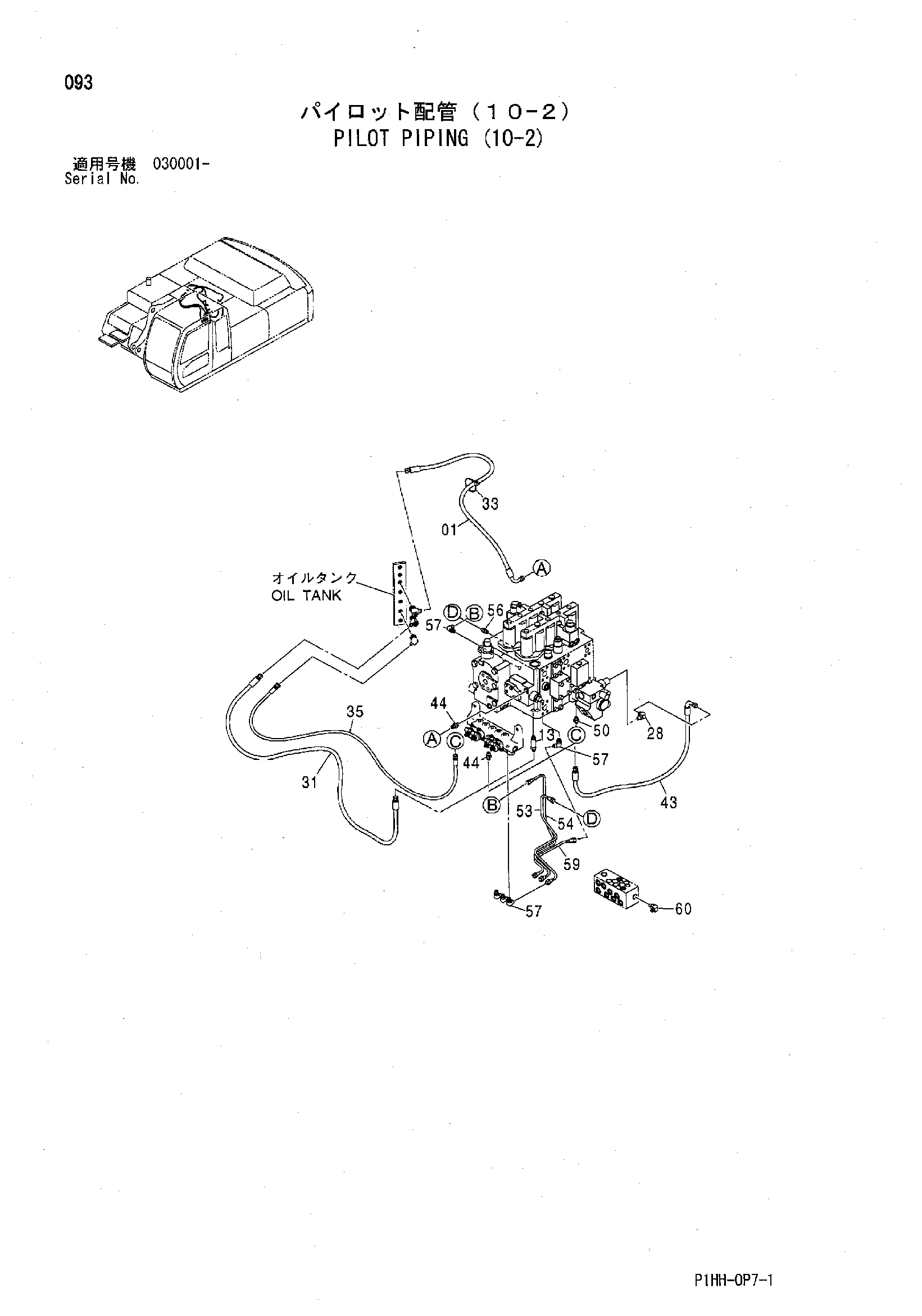

Заводская схема «Пилотные гидролинии (10-2)» для HITACHI 330C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4465684 | Пластиковый шланг | 1 |
| 13 | 4390157 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852323 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4465687 | Пластиковый шланг | 1 |
| 33 | 4055312 | Ленточный зажим | 1 |
| 35 | 4465688 | Шланг | 1 |
| 43 | 4437741 | Пластиковый шланг | 1 |
| 44 | A852123 | Адаптер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 50 | A852122 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4386525 | Трубка | 1 |
| 54 | 3079456 | Трубка | 1 |
| 56 | 4255304 | Штуцер трубки | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4293950 | Угловой штуцер | 5 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4386526 | Трубка | 1 |
| 60 | A852322 | Угловой штуцер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 330C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
