Платформа детали (слидинг кабина)<200, 225> — HITACHI 330C LC JD

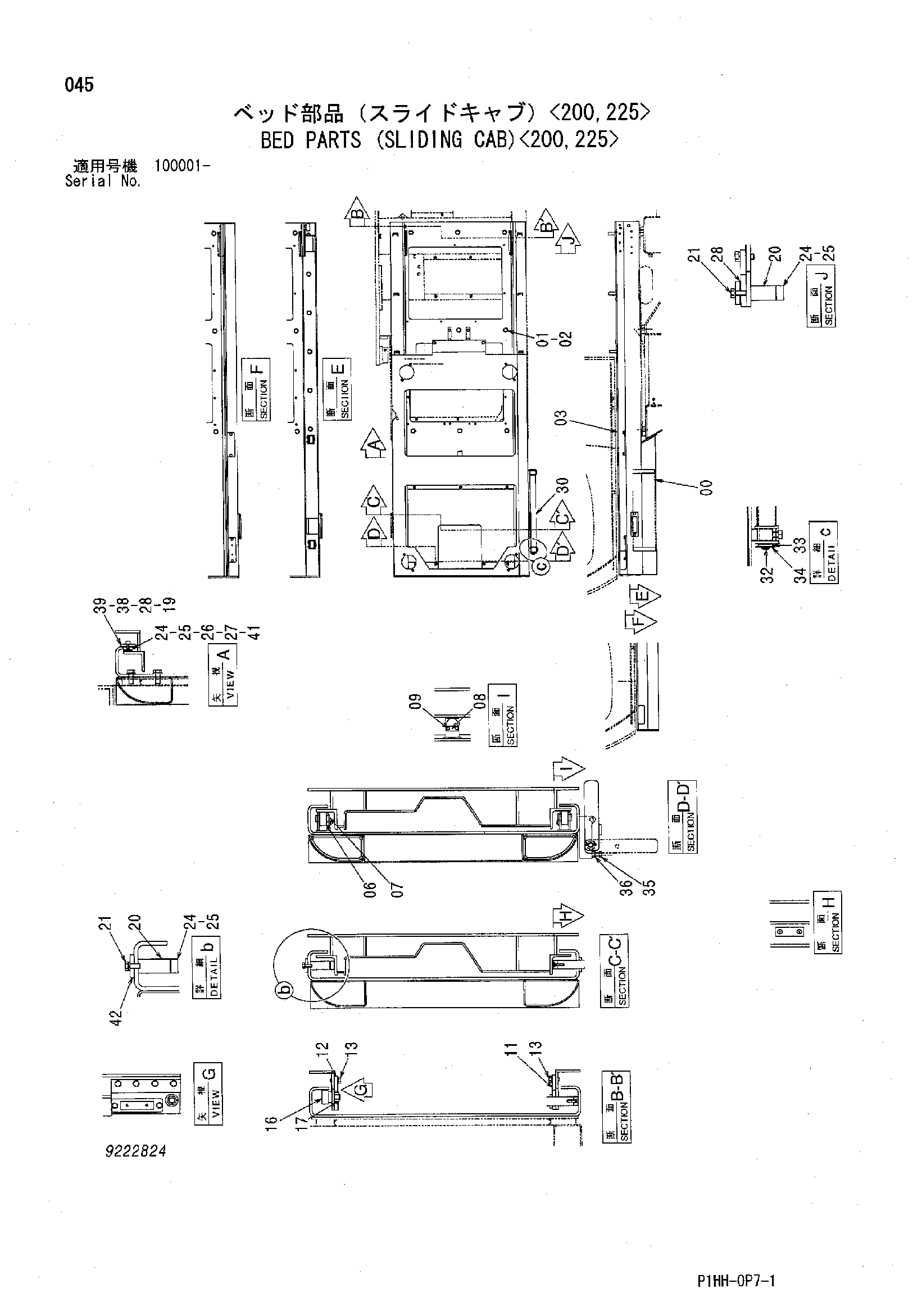

Заводская схема «Платформа детали (слидинг кабина)<200, 225>» для HITACHI 330C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021578 | Платформа | 1 |
| 01 | J921640 | Болт | 20 |
| 02 | J222016 | Шайба | 20 |
| 03 | 6021584 | Платформа кабина | 1 |
| 06 | 4425631 | Ролик | 4 |
| 07 | 4425632 | Палец | 4 |
| 08 | X4454 | Стопорная пластина | 4 |
| 09 | J260612 | Болт с шайбой | 8 |
| 09A | J900612 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 11 | 8089368 | Кронштейн | 1 |
| 12 | 8088959 | Кронштейн | 1 |
| 13 | J271230 | Болт с шайбой | 8 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4425611 | Ролик | 2 |
| 17 | 4056318 | U-образная гайка | 2 |
| 19 | 4485674 | Пластина | 4 |
| 20 | 9760207 | Кронштейн | 4 |
| 21 | J271025 | Болт с шайбой | 8 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4425605 | Пластина скольжение | 8 |
| 25 | 4425610 | Винт | 16 |
| 26 | 4425606 | Регулировочная шайба 1.0mm | 8 |
| 27 | 4425633 | Регулировочная шайба 2.3mm | 4 |
| 28 | 4485266 | Регулировочная шайба 1.0mm | 16 |
| 30 | 8077730 | Ступень | 1 |
| 32 | 4338267 | Палец | 2 |
| 33 | A590116 | Плоская шайба | 2 |
| 34 | 4022700 | Стопорный палец | 2 |
| 35 | J901240 | Болт | 2 |
| 36 | J950012 | Гайка | 2 |
| 38 | J781025 | Болт с внутренним шестигранником | 8 |
| 39 | A590110 | Плоская шайба | 8 |
| 41 | 4623352 | Регулировочная шайба 0.5mm | 4 |
| 42 | 4623353 | Регулировочная шайба 0.5mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 330C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
