014: Распределительный вал и клапаны — HITACHI 330C LC JD

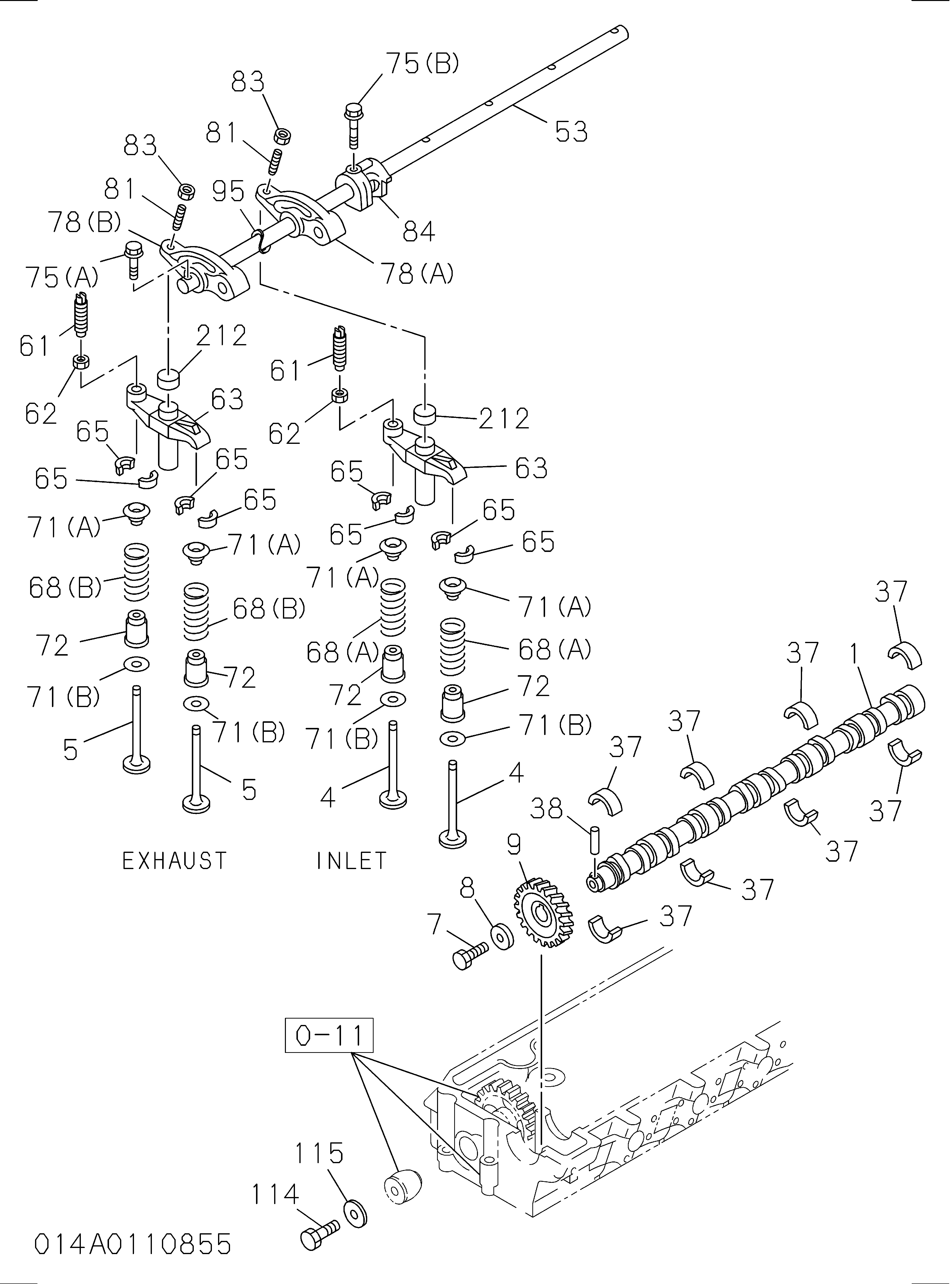

Заводская схема «014: Распределительный вал и клапаны» для HITACHI 330C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8943904691 | Камсхафт | 1 |
| 004 | 8943958822 | Клапан INL | 12 |
| 005 | 8943958832 | Клапан EXH | 12 |
| 005 | 8972098763 | Клапан EXH | 12 |
| 007 | 8943964390 | Болт CM/вал шестерня | 1 |
| 008 | 9098518503 | Шайба CM/вал шестерня | 1 |
| 009 | 8970944402 | Шестерня CM/вал | 1 |
| 037 | 8943903111 | Металлический CM/вал | 8 |
| 037 | 8976026990 | Металлический CM/вал | 8 |
| 037 | 8976026990 | Металлический CM/вал | 4 |
| 037 | 8973569390 | Металлический CM/вал | 4 |
| 037 | 8973861890 | Металлический CM/вал | 4 |
| 038 | 8943994870 | Палец кулачок подшипник комплект | 1 |
| 053 | 8943929961 | Вал коромысло рукоять | 1 |
| 053 | 8973899180 | Вал коромысло рукоять | 1 |
| 061 | 8943948030 | Винт ADJ, бридге | 12 |
| 062 | 9098445740 | Гайка ADJ винт LK бридге | 12 |
| 063 | 8943920023 | Бридге | 12 |
| 065 | 5125650040 | Втулка разрезной | 48 |
| 068(A) | 8943958840 | Пружина клапан | 12 |
| 068(B) | 8943958851 | Пружина клапан | 12 |
| 071(A) | 8943907832 | Сиденье SPR | 24 |
| 071(B) | 8943914680 | Сиденье SPR | 24 |
| 072 | 8971203070 | Уплотнение клапан направляющая | 24 |
| 072 | 8973767200 | Уплотнение клапан направляющая | 24 |
| 075(A) | 0280808400 | Болт кронштейн | 2 |
| 075(A) | 0280508400 | Болт кронштейн | 2 |
| 075(B) | 8943931310 | Болт кронштейн | 5 |
| 078(A) | 8943929920 | Рукоять коромысло | 6 |
| 078(A) | 8973064213 | Рукоять коромысло | 6 |
| 078(B) | 8943929930 | Рукоять коромысло | 6 |
| 078(B) | 8973064243 | Рукоять коромысло | 6 |
| 081 | 8943950240 | Винт ADJ, коромысло рукоять | 12 |
| 083 | 9091114100 | Гайка ADJ винт, LK | 12 |
| 083 | 0911115100 | Гайка ADJ винт, LK | 12 |
| 084 | 8943958362 | Кронштейн коромысло вал, интер | 5 |
| 095 | 8943929990 | Пружина коромысло вал | 6 |
| 101(A) | 0280908160 | Болт упорный втулка | 3 |
| 101(A) | 0280608160 | Болт упорный втулка | 3 |
| 101(B) | 9923614300 | Болт упорный втулка | 1 |
| 101(B) | 0239514300 | Болт упорный втулка | 1 |
| 101(C) | 8943947792 | Болт упорный втулка | 1 |
| 105 | 8970667980 | Болт холостой ход шестерня вал | 1 |
| 106(A) | 1095030310 | Шайба холостой ход шестерня вал | 1 |
| 106(B) | 8943706880 | Шайба холостой ход шестерня вал | 1 |
| 107(A) | 8971892441 | Вал холостой ход шестерня | 1 |
| 107(A) | 8973500210 | Вал холостой ход шестерня | 1 |
| 107(B) | 8943950732 | Вал холостой ход шестерня | 1 |
| 107(B) | 8976025880 | Вал холостой ход шестерня | 1 |
| 107(C) | 8943950960 | Вал холостой ход шестерня | 1 |
| 107(C) | 8943346820 | Вал холостой ход шестерня | 1 |
| 111(A) | 8943940971 | Втулка упорный, холостой ход шестерня | 1 |
| 111(B) | 8943706880 | Втулка упорный, холостой ход шестерня | 1 |
| 111(B) | 8943706880 | Втулка упорный, холостой ход шестерня | 2 |
| 111(B) | 8943706880 | Втулка упорный, холостой ход шестерня | 2 |
| 111(B) | 8972097282 | Втулка упорный, холостой ход шестерня | 2 |
| 112(A) | 8943934394 | Шестерня холостой ход | 1 |
| 112(B) | 8943940923 | Шестерня холостой ход | 1 |
| 112(C) | 8943945093 | Шестерня холостой ход | 1 |
| 114 | 8943722211 | Болт холостой ход шестерня | 1 |
| 115 | 8943706880 | Шайба упорный, холостой ход шестерня | 1 |
| 115 | 8972097282 | Шайба упорный, холостой ход шестерня | 1 |
| 212 | 8943960152 | Колпачок ADJ винт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 330C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
