Кабина крышка <200, 225> — HITACHI 330C LC JD

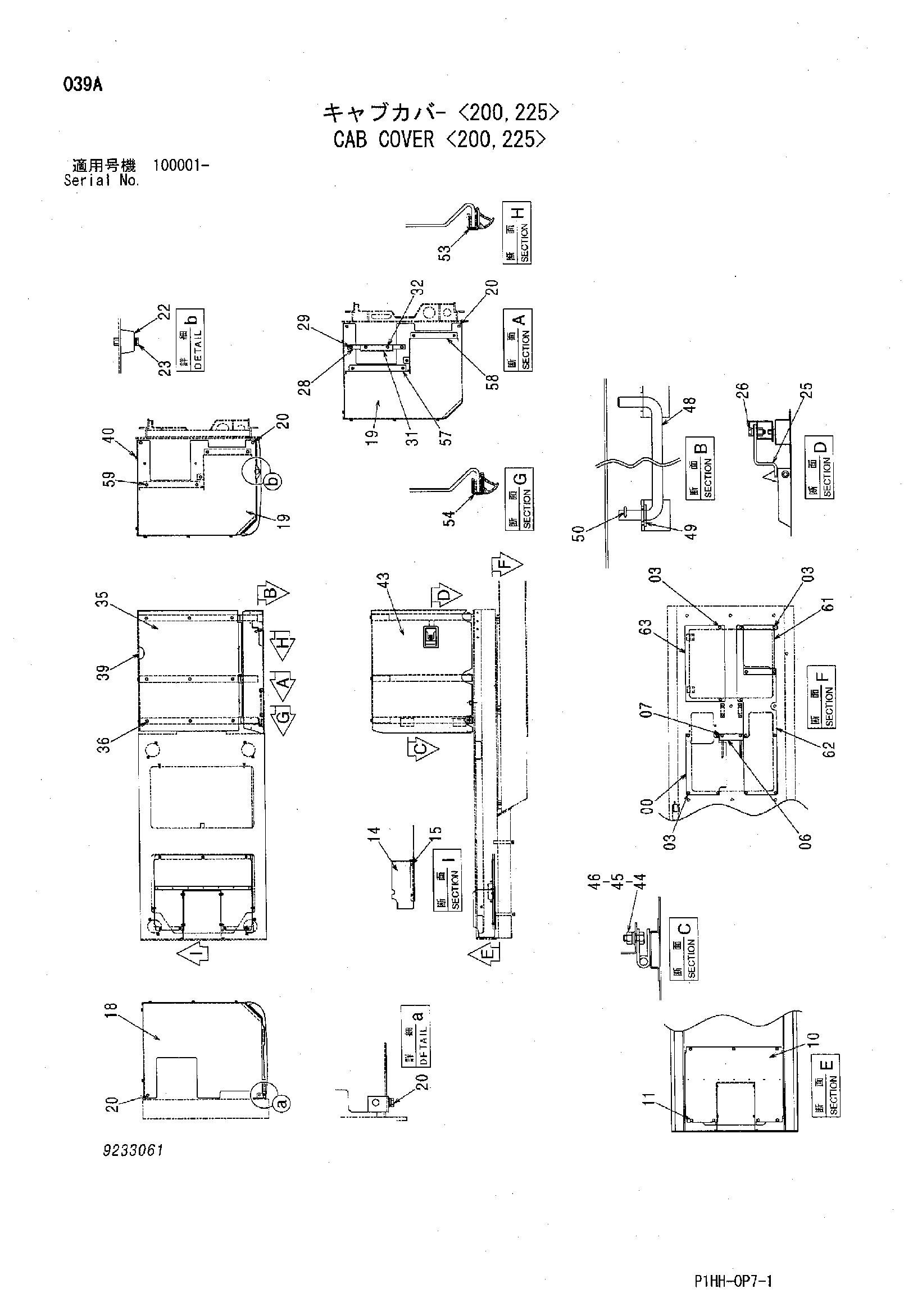

Заводская схема «Кабина крышка <200, 225>» для HITACHI 330C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4600631 | Крышка | 1 |
| 03 | J281030 | Болт с шайбой | 15 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 06 | 9760359 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 10 | 8091011 | Крышка | 1 |
| 11 | J281030 | Болт с шайбой | 7 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 14 | 8091597 | Крышка | 1 |
| 15 | J260825 | Болт с шайбой | 4 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 18 | 7045225 | Крышка | 1 |
| 19 | 7045224 | Крышка | 2 |
| 20 | J271030 | Болт с шайбой | 6 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4424157 | Ограничитель | 1 |
| 23 | J260635 | Болт с шайбой | 1 |
| 23A | J900635 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 25 | 4431357 | Ограничитель | 1 |
| 26 | J281030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 28 | 4610656 | Кронштейн | 1 |
| 29 | J271030 | Болт с шайбой | 2 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4426281 | Кронштейн | 1 |
| 32 | J271030 | Болт с шайбой | 2 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | 2050650 | Крышка | 1 |
| 36 | J271030 | Болт с шайбой | 9 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 39 | 4611560 | Крышка | 1 |
| 40 | J271030 | Болт с шайбой | 6 |
| 40A | J901030 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 43 | 7045245 | Дверь | 1 |
| 44 | A590110 | Плоская шайба | 4 |
| 45 | A590910 | Пружинная шайба | 4 |
| 46 | J950010 | Гайка | 4 |
| 48 | 4341788 | Стойка | 1 |
| 49 | A590108 | Плоская шайба | 1 |
| 50 | 4022697 | Стопорный палец | 1 |
| 53 | 4613740 | Уплотнительная окантовка | 1 |
| 54 | 4613742 | Уплотнительная окантовка | 1 |
| 57 | 8094652 | Крышка | 1 |
| 58 | 8094654 | Крышка | 1 |
| 59 | J271025 | Болт с шайбой | 10 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 61 | 8096651 | Крышка | 1 |
| 62 | 9762673 | Крышка | 1 |
| 63 | 9762558 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 330C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
