042: Топливный насос и трубопровод — HITACHI 330C LC JD

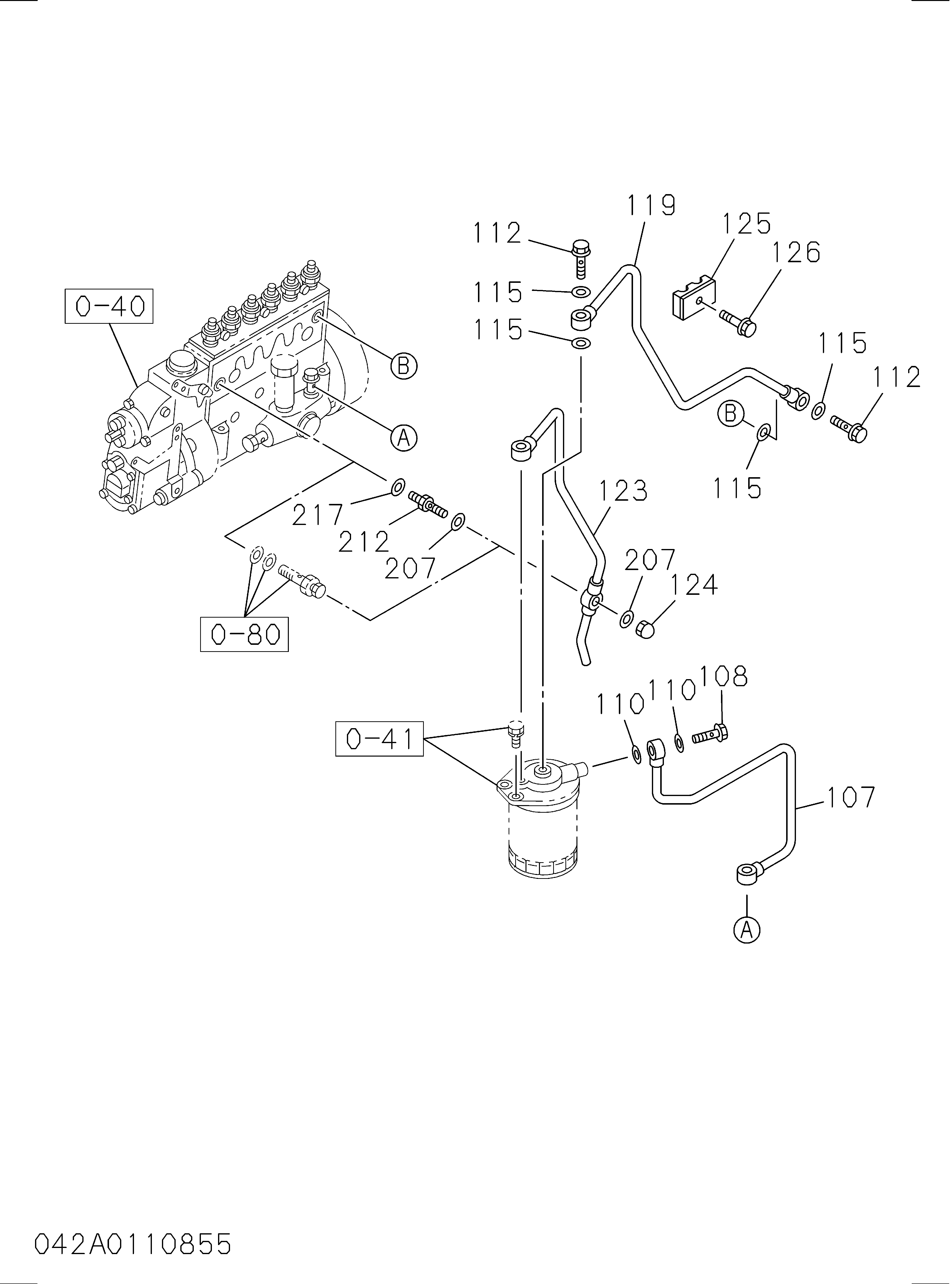

Заводская схема «042: Топливный насос и трубопровод» для HITACHI 330C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 107 | 1154165230 | Трубка топливный, подающий насос TO топливный фильтр | 1 |
| 108 | 1096750860 | Болт соединение, топливный фильтр | 1 |
| 110 | 1096300850 | Прокладка соединение болт, топливный трубка | 2 |
| 112 | 1096750860 | Болт соединение, топливный фильтр | 2 |
| 115 | 1096300850 | Прокладка соединение болт, топливный трубка | 4 |
| 119 | 1154165240 | Трубка топливный, топливный фильтр TO впрыск насос | 1 |
| 123 | 1154165260 | Трубка топливный, топливный фильтр леак OFF | 1 |
| 124 | 1094680021 | Гайка колпачок, топливный трубка | 1 |
| 125 | 5097091030 | Зажим топливный трубка | 2 |
| 126 | 0500406300 | Болт зажим, топливный трубка | 2 |
| 126 | 0505406300 | Болт зажим, топливный трубка | 2 |
| 207 | 1096300850 | Прокладка проушина болт | 3 |
| 212 | 1132600011 | Клапан оверфлов | 1 |
| 212 | 1132600011 | Клапан оверфлов | 1 |
| 217 | 1096300850 | Прокладка оверфлов клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 330C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
